نظام اختبار الاهتزاز لطاولة الهزاز ثلاثية المحاور IEC62133 لاختبار البطارية

نظام اختبار الاهتزاز لطاولة الهزاز ثلاثية المحاور IEC62133 لاختبار البطارية

الاسم التجاري:	Sinuo
رقم الطراز:	SN553- EV207HG40VT40VCusb-2
الـ MOQ:	1
السعر:	Customized
شروط الدفع:	تي / ت
القدرة على التوريد:	5 مجموعات / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

Calibration Certificate (Cost Additional)

الأعلى. قوة الإثارة التأثير:

1400Kg.f ((11760N) الذروة

الأعلى. قوة مثيرة عشوائية:

600Kg.f (6860N) آر إم إس

الأعلى. قوة الإثارة الجيبية:

700Kg.f (7000N) الذروة

الأعلى. النزوح:

51 ملم ص

الأعلى. سرعة:

2m/s

الأعلى. تسريع:

100 جرام

الأعلى. حمولة:

300 كجم

نطاق التردد:

1 ~ 4000 هرتز

تفاصيل التغليف:

حالة الخشب الرقائقي

القدرة على العرض:

5 مجموعات / شهر

إبراز:

نظام اختبار شحن 750V 65A AC DC

نظام اختبار شحن ISO 6469 AC DC

محلل طاقة 300V 30A AC DC

وصف المنتج

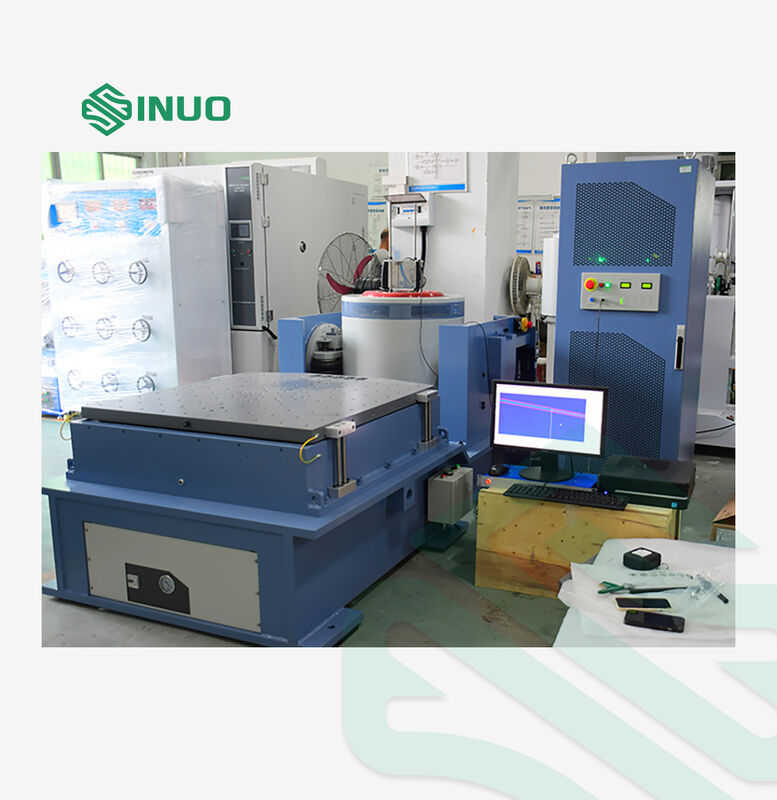

نظام اختبار الاهتزاز لطاولة الهزاز ثلاثية المحاور IEC62133 لاختبار البطارية

تم تصميم نظام اختبار الاهتزاز الاحترافي هذا خصيصًا لاختبار البطاريات بما يتوافق مع معايير IEC62133. يوفر حلول إثارة واختبار شاملة للمنتجات الصناعية بما في ذلك لوحات الدوائر الكهربائية ومكونات الطائرات وقطع غيار السيارات والأجهزة المنزلية.

تطبيقات المنتج

يقيم اختبار الاهتزاز كيفية تفاعل المكونات والأجهزة في بيئات العالم الحقيقي عن طريق إخضاعها للإثارة أو الصدمة الخاضعة للرقابة. توفر Sinuo حلول اختبار كاملة تتحقق من جودة المنتج وفقًا للمعايير الدولية بما في ذلك GB و GJB و UL و JIS و DIN و ISO و BS و MIL و IEC و ASTM.

اختيار مواصفات آلة الاهتزاز

معلمات الاختبار:

أنواع الاختبار: مسح الجيب؛ اهتزاز عشوائي
نطاق استجابة التردد: 2-5000 هرتز
صيغة الاختيار: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

تكوين المعدات

مكون	تكوين
هيكل طاولة الاهتزاز	مولد الإثارة الكهرومغناطيسية A07S23
جهاز التحكم في التمركز التلقائي	نظام توسيط الملف المتحرك
نظام التبريد	مروحة تبريد B402S

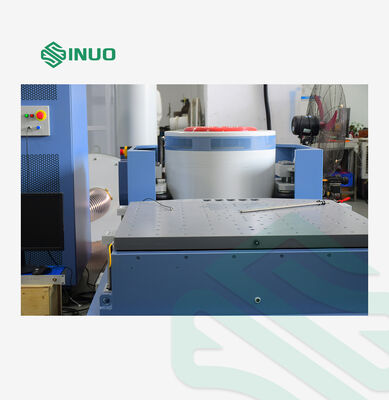

طاولة تمديد عمودية	VT40 (400×400 مم)

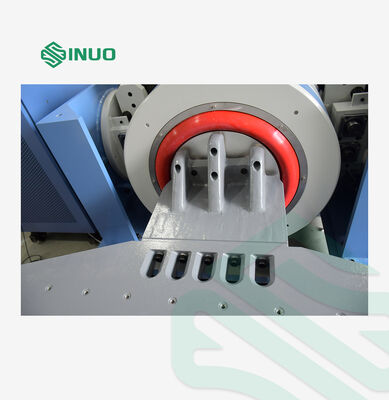

طاولة منزلقة أفقية	HG40 (400×400 مم)
مضخم الطاقة	مضخم طاقة تبديل رقمي LAO7K
نظام الحماية	نظام حماية المؤازرة
وحدة تحكم الاهتزاز	وحدة تحكم الاهتزاز الرقمية VCSusb-2
جهاز كمبيوتر التحكم	شاشة LCD مقاس 17 بوصة مع نظام التشغيل Windows 10

المعايير الفنية

مولد الإثارة الكهرومغناطيسية A07S23

أقصى قوة إثارة جيبية:700 كجم.f (7000N) ذروة

أقصى قوة إثارة عشوائية:600 كجم.f (6860N) r.ms

نطاق التردد:1-4000 هرتز

أقصى إزاحة:51 مم p-p

أقصى تسارع:100G (980 م/ث²)

أقصى حمولة:300 كجم

وزن المعدات:880 كجم

مضخم طاقة تبديل رقمي LAO7K

طاقة الإخراج:7KVA

جهد الخرج:120 فولت

كفاءة المضخم:≥90%

الميزات الرئيسية للنظام

تصميم الملف المتحرك المتقدم:يقلل التوجيه ذو المحمل المزدوج من العبور والدوران المحوري الديناميكي لتحقيق متانة فائقة
هيكل الدائرة المغناطيسية المزدوجة:تسرب منخفض للتدفق مع توزيع مجال مغناطيسي موحد
نظام تبريد محسن:تصميم مجرى الهواء على شكل قرص العسل مع تحسين كفاءة التبريد
مضخم طاقة تبديل رقمي:استقرار عالي يفي بمعايير الاتحاد الأوروبي CE مع نسبة إشارة إلى ضوضاء ممتازة
نظام حماية شامل: ميزات أمان كاملة بما في ذلك الحماية من الجهد الزائد ودرجة الحرارة الزائدة والإزاحة الزائدة
وحدة تحكم اهتزاز عالية الأداء:معالج DSP بفاصلة عائمة 32 بت بدقة 24 بت للتحكم الدقيق
إعداد تقارير الاختبار التلقائي:إنشاء تقارير اختبار Word أو PDF بنقرة واحدة مع تحليل بيانات شامل

المتطلبات الكهربائية

مصدر الطاقة:تيار متردد 3 مراحل 380 فولت/50 هرتز 17 كيلو فولت أمبير

هواء مضغوط:0.6 ميجا باسكال

مقاومة الأرض:≤4Ω
