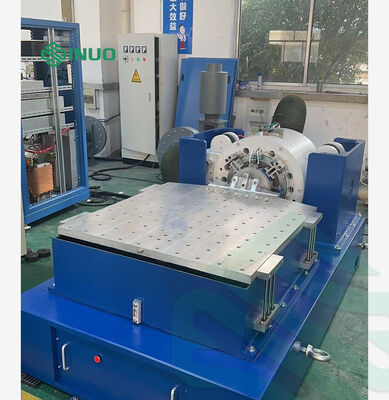

ISTA MIL-STD القياسية الرأسية والأفقية الزحف طاولة الاهتزاز الهزاز

ISTA MIL-STD القياسية الرأسية والأفقية الزحف طاولة الاهتزاز الهزاز

تطبيق المنتج

اختبار الاهتزاز هو عمل إثارة أو صدمة مكون أو جهاز لمعرفة كيفية تفاعله في بيئة حقيقية. نطاق تطبيق اختبار الاهتزاز واسع للغاية ،من المنتجات الصناعية مثل لوحات الدوائرالطائرات والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية.

يمكن أن يقدم لك Sinuo مع كامل مشروع الإثارة والاختبار، وإثبات جودة المنتجات بالنسبة لك وفقا للمعايير الوطنية والدولية، مثل GB، GJB، UL، JIS، DIN، ISO,BS، MIL، IEC و ASTM.

صيغة اختيار آلة الاهتزاز وشكل هيكل مولد الاهتزاز

1- ظروف الاختبار التي تقدمها شركة العميل

2نوع الاختبار: مسح الجانب الأيمن، عشوائي، صدمة كلاسيكية.

3نطاق استجابة التردد: 1-2700 هرتز

4الصيغة: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 D = A / 0.002F2

F=M(kg) ×A(g)

الرسم البياني الرئيسي للمعدات

تعليمات تكوين المعدات

المعلمات التقنية للمعدات

1جسم طاولة الاهتزاز

1.1 الملف المتحرك

تم تجهيز الطاولة الاهتزازية بملفات متحركة مصبوبة ومصنعة يدوياً ، ونظام دعم الحمل الإلكتروني والإرشاد المحوري المزدوج.توجيه محمل مزدوج هو ميزة فريدة من نوعها التي تساعد على تقليل التقاطع المحوري الديناميكي والدوران أثناء اختبار الاهتزاز لتحقيق متانة متفوقة.

1.2 لفائف الإثارة

هيكل دائرة مغناطيسية مزدوجة، تسرب تدفق منخفض، مجال مغناطيسي موحد.

1.3 سطح الجسم

باستخدام معالجة الفوسفات المتقدمة وتكنولوجيا طلاء السيارات ، لديها تأثيرات مضادة للارتداء والصدأ على المدى الطويل.

1.4 التبريد على الطاولة:

تبني مروحة منخفضة الضوضاء وتحسين بنية مدخول الهواء في جسم الطاولة. يتبنى لفائف الإثارة قناة هواء عسل ، ويتبنى الحلقة المغناطيسية الوسطى قناة هواء شنت مزدوجة الطبقة.يتم اعتماد تصميم قناة هواء جديدة لتعزيز تأثير التبريد.

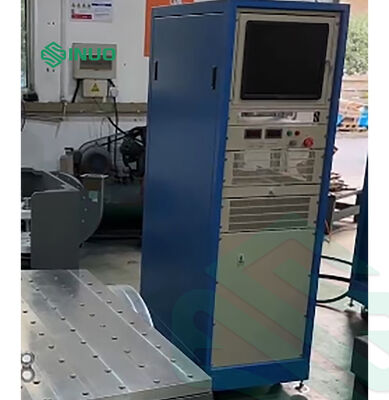

2مكبر الطاقة الرقمي

سلسلة LA مكبر الطاقة التبديل الرقمي يتبنى تقنية IGBT موثوقة:

a. الاستقرار والموثوقية العالية

ب. تلبية متطلبات معيار "CE" للاتحاد الأوروبي

c. باستخدام تقنية تعديل عرض النبض من خلال مضاعفة التردد السينوسويدي، فإن نسبة الإشارة إلى الضوضاء من مكبر الطاقة مرتفعة.

d. باستخدام مبدأ العمل لتبديل مصدر الطاقة ، فإن كفاءة التحويل مرتفعة.

e. استخدام تكنولوجيا تبادل التيار الكتروني التلقائي

أداء آمن جيد.

3. نظام حماية الخدمة

وظائف الحماية الكاملة، بما في ذلك زيادة الجهد في شبكة الكهرباء، تحت الجهد، فقدان المرحلة، خطأ المنطق، عبور وحدة الطاقة، فوق درجة الحرارة، زيادة التيار الخارجي، زيادة الجهد الخارجي،قوة القيادة، زيادة تحرك المنصة، درجة حرارة المنصة، الارتباط الخارجي، الخ

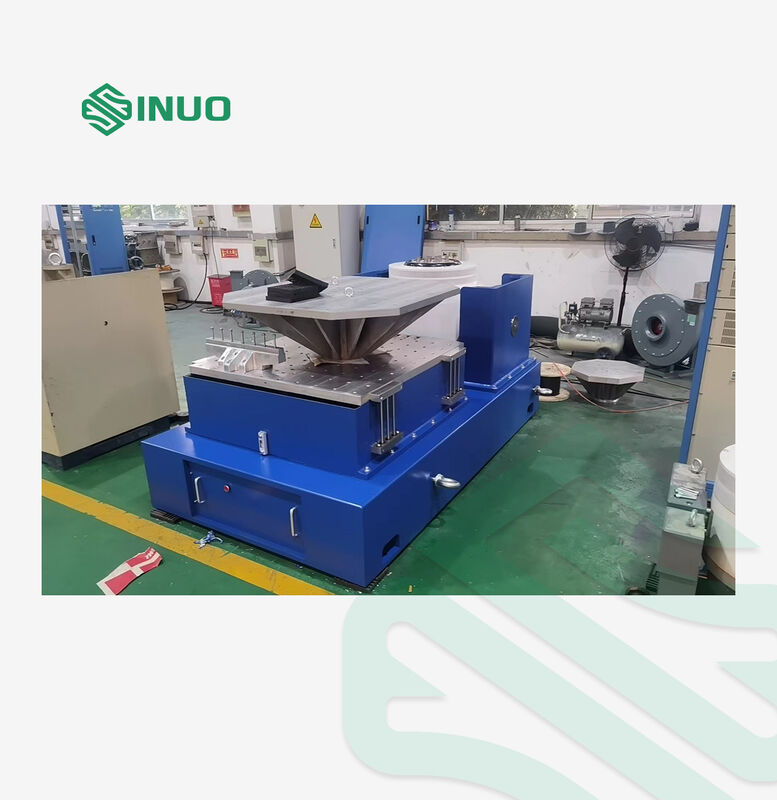

4منصة التوسع الرأسي

عادة ما تستخدم منصة التمديد كمنصة لعينات تركيب أكبر ويمكن أن تكون مربعة أو مستديرة أو محددة من قبل المستخدم.لتقليل تأثير الخصائص الديناميكية للمنصة الموسعة، يجب نمذجة وتحليل جميع المنصات الممتدة لتردداتها الوسائطية. عادة ما يتم صب هذه المنصات الممتدة من سبيكة المغنيسيوم ويتم إرفاق مواد التخفيف.

5نظام مركزية أوتوماتيكية كهربائية

يضبط تلقائيًا موقف الملف المتحرك للحفاظ عليه في حالة متوازنة. يضمن نظام التركيز التلقائي أن يكون الملف المتحرك دائمًا مركزًا أثناء التحميل والتفريغ.

6الزحف الأفقي

يحتوي تصميم الزلاجة الأفقية على لحظات الإطاحة العالية وقيود الجانبية.يوفر ضبط لحظة ديناميكية عالية مع الحفاظ على خصائص التخفيف لفيلم الزيت الموجهيتكون المنزلق الأفقي من لوحة الزحام، والمتصل، ولوحة الجرانيت الطبيعي، وقاعدة الزحام الأفقي، وإمدادات النفط المستقلة.

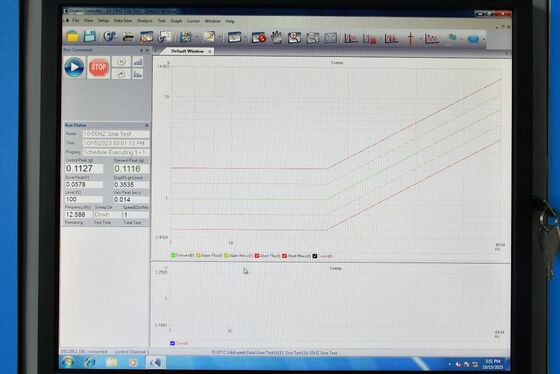

7جهاز تحكم الاهتزاز الرقمي

يتبنى جهاز التحكم في الاهتزاز نظام الهيكل الموزع المتقدم. يتم تحقيق التحكم في الحلقة المغلقة بواسطة معالج DSP ، ويكون جهاز الكمبيوتر الشخصي مستقلًا عن حلقة التحكم.يضمن في الوقت الحقيقي وكفاءة عالية من نظام التحكميمكن أن تستجيب لأي تغييرات في نظام الاختبار في الوقت المناسب وبشكل سريع. ضمان استقرار ودقة عالية من التحكم.تستخدم الأجهزة معالج DSP ذو الفقرة العائمة 32 بت بت بتردد رئيسي يصل إلى 300 ميغا هرتز و ADC / DAC بدقة 24 بتتكنولوجيا التصميم منخفضة الضوضاء مع تصفية رقمية عالية الدقة مع نقطة عائمة ودوائر الأجهزة.ونسبة الإشارة إلى الضوضاء أكبر من 100 ديسيبل.

الخصائص

أ. أداء عالية وموثوقية

يتم التحكم في الحلقة المغلقة بواسطة معالج DSP ، والحاسب الشخصي مستقل عن حلقة التحكم. وهو يضمن الوقت الحقيقي وكفاءة عالية لنظام التحكم.يمكن أن تستجيب لأي تغييرات في نظام الاختبار في الوقت المناسب وبشكل سريعضمان موثوقية ودقة عالية من التحكم. جميع قنوات الدخول لديها 24 بت دقة ADCs، تصميم الأجهزة منخفضة الضوضاء، ومبنية في المرشحات التناظرية والرقمية المضادة للتغيير،التي تضمن بدقة عالية من التحليل.

ب. سهلة التشغيل

البرمجيات التطبيقية القائمة على ويندوز سهلة التشغيل وغنية بالوظائف المساعدة.الساحر التلقائي القوي للنظام ووظيفة توليد تقارير الاختبار التلقائية تجعل مهام الاختبار المتكررة والملل سهلةإعدادات معايير الاختبار غنية و صارمة، و واجهة USB2.0 تجعلها أكثر ارتباطا وثيقا ومتناغمة مع الكمبيوتر.

c. وظائف قوية ومرونة

جهاز التحكم في الاهتزاز هو منصة تحكم قوية في الاهتزاز يمكنها إكمال العديد من المهام المعقدةيمكن تكوين برامج تطبيقات مختلفة لإكمال مجموعة متنوعة من مهام التحليل لتلبية احتياجات الاختبار والتحليل المختلفةيتبنى جهاز التحكم تصميمًا وحداتيًا ، ويمكن تكوين الأجهزة والبرمجيات المقابلة وفقًا لاحتياجات المستخدم المختلفة لتلبية الاحتياجات المختلفة.

د. سلامة الاختبار

يوفر جهاز التحكم التحكم في الإشارة على نطاق صغير للحصول على معاينة لمراقبة اهتزاز النظام. هذه الطريقة تساعد مهندسي الاختبار على تحديد مستويات الضوضاء مسبقاً.ولديهم فهم تقريب من وظيفة النقل والخصائص الأخرى للنظامهناك أيضًا العديد من عمليات التحقق من السلامة وإعدادات الارتباط. يتم ضمان سلامة المختبرين وأجسام الاختبار ومعدات طاولة الاهتزاز إلى أقصى حد ممكن.إذا كان هناك خلل في النظام، يمكنك الضغط على زر الإنهاء المدمج في النظام لإنهاء الاختبار.

e. إنتاج تقرير الاختبار

يدعم النسخة السريعة من تقارير الاختبار بنقرة واحدة في تنسيق Word أو تنسيق PDF. تحتاج فقط إلى النقر على زر إنشاء التقرير للحصول على نتائج الاختبار الحالية.من وصف وظيفة التحكم في الاختبار الأساسية إلى معايير ضبط الاختبار الخاصة، من منحنى الطيف المستهدف للتحكم إلى مجال وقت الاختبار و منحنى مجال التردد، كل شيء متاح.انها مريحة بالنسبة لك لتعديل وجعل وفقا لمواصفات مختلفة تقرير الاختبارويمكن طباعتها مباشرة ومعاينة، ويمكن إرسالها عبر الإنترنت.

المعلمات التقنية الرئيسية لمراقب الاهتزاز الرقمي
