| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN5516 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 20 مجموعة / ربع |

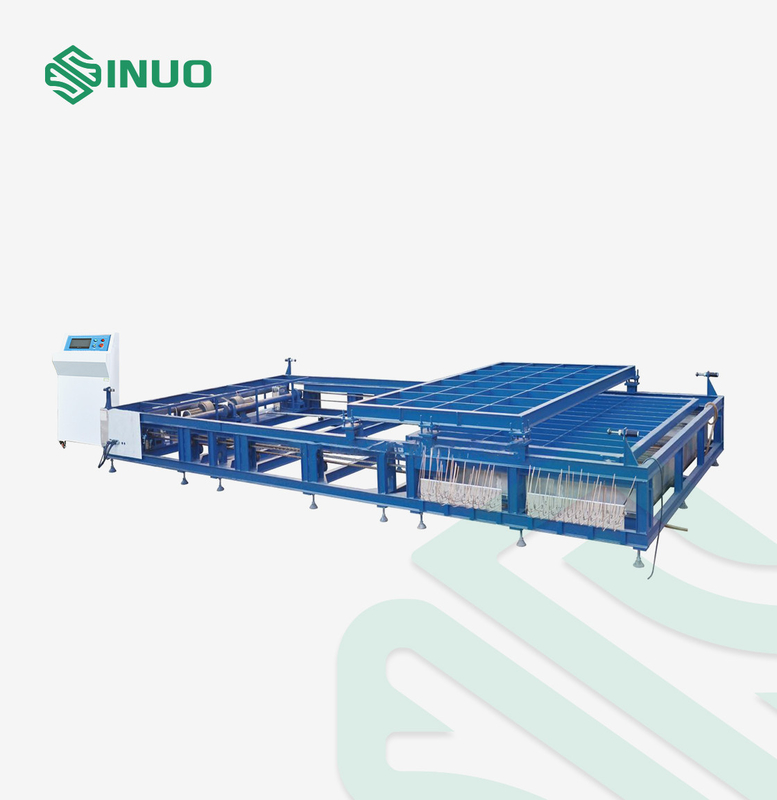

UL 2580 بطارية السيارة الكهربائية حزمة معدات اختبار التعرض للحريق الخارجي
المعايير والبنود المتوافقة
تتوافق معدات اختبار التعرض للحريق الخارجي لحزمة البطارية مع متطلبات UL 2580 بند 42 و ECE R100 Annex 8E ، إلخ.
المعايير الفنية
| رقم المنتج | SN5516-2500 | SN5516-3000 | |
| مساحة الاختبار | W1500xD2500xH800 ملم | W2000xD3000xH1000 ملم | |
| حجم المضيف | W7500xD3700xH960 ملم | W8500xD4200xH960 ملم | |
| حجم الرف المحمول | W1500xD3000 ملم | W2200xD3200 ملم | |
| الحاملة | 1000 كجم ، (2000 كجم ، 3000 كجم قابلة للتخصيص) | ||
| رف موبايلسرعة التحرك | 6000 مم / دقيقة (سرعة قابلة للتعديل) | ||
| يربك صهرسرعة التحرك | 6000 مم / دقيقة (سرعة قابلة للتعديل) | ||
| نظام التحكم | PLC + تعديل المدى القريب بشاشة تعمل باللمس مع جهاز التحكم عن بعد بالكمبيوتر | ||
| طريقة الاشتعال | إشعال حزمة الضغط العالي الأوتوماتيكي (جهاز التحكم عن بعد) | ||
| جدول الاحتراق لمسافة مستوى الزيت | يمكن ضبط المسافة بين مستوى سائل البنزين وكائن الاختبار في حدود 450 سم إلى 550 مم ، والقيمة الافتراضية هي 500 مم ؛يمتلئ الجزء السفلي من لوحة البنزين بالماء | ||
| حجم الطوب الحراري | يتوافق مع معيار ECER100 ، حجم الطوب الحراري 240 مم * 120 م * 70 مم | ||
| حجم لوحة البنزين | يوجد 3 لوحات بنزين ، ويمكن استبدال ألواح البنزين بأحجام مختلفة حسب حجم البطارية.العملية بسيطة.لا يزيد ارتفاع صفيحة البنزين عن 8 سم فوق سطح البنزين. | ||
| مزود الطاقة | AC 380V ، 7KW أو مطابقة متطلبات مصدر الطاقة في موقع العميل | AC 380V ، 8KW أو مطابقة متطلبات إمداد الطاقة في موقع العميل | |
| وزن المعدات | 3.5 طن | 4 ت | |
| متطلبات اخرى | يمكن ضبط منطقة الإشعال في لوحة البنزين وفقًا للمتطلبات | ||
| إضافة البنزين تلقائيًا | |||
| جهاز التحكم عن بعد ، الإشعال الكهربائي حسب متطلبات الاختبار | |||
| نظام المراقبة بالفيديو ونظام الإضاءة | |||
نظرة عامة على المعدات
1. متطلبات الاختبار القياسية ذات الصلة
1.1 تطابق معدات اختبار التعرض للحريق الخارجي لمجموعة البطارية متطلبات UL 2580 بند 42 ، ECE R100 Annex 8E ، إلخ. كائن الاختبار هو حزم أو أنظمة بطاريات مركبات الطرق الكهربائية.
1.2 درجة حرارة بيئة الاختبار أعلى من 0 ℃ ، وسرعة الرياح لا تزيد عن 2.5 كم / ساعة ، ومتطلبات SOC لحزمة البطارية أعلى من 50٪
1.3 في الاختبار ، يتجاوز حجم اللوح المسطح المحتوي على البنزين الحجم الأفقي لجسم الاختبار بمقدار 20 سم ، ولكن لا يزيد عن 50 سم.يجب ألا يزيد ارتفاع المقلاة عن 8 سم فوق سطح البنزين.يجب أن يتم توسيط كائن الاختبار.تم ضبط المسافة بين مستوى سائل البنزين وقاع جسم الاختبار على 50 سم.املأ قاع الإناء بالماء.يظهر الرسم التخطيطي للنار الخارجية في الشكل:
1.4 المرحلة الأولى: التسخين المسبق.أشعل البنزين على بعد 3 أمتار على الأقل من جسم الاختبار ، وبعد 60 ثانية من الإحماء ، ضع وعاء الزيت تحت الجهاز قيد الاختبار.إذا كانت لوحة البنزين المسطحة كبيرة جدًا بحيث لا يمكن تحريكها ، فقم بتحريك كائن الاختبار والوقوف
1.5 المرحلة الثانية: الاحتراق المباشر.يتعرض الأشخاص الخاضعون للاختبار مباشرة للهب لمدة 70 ثانية
1.6 المرحلة الثالثة: الاحتراق غير المباشر.ضع الحاجز الحراري فوق وعاء الزيت.يخضع الاختبار في هذه الحالة لمدة 60 ثانية.أو بالاتفاق المتبادل ، استمر في التعرض مباشرة للهب لمدة 60 ثانية.اللوح الحراري مصنوع من الطوب الحراري القياسي.يظهر حجم الشبكة المحدد في الشكل أدناه.يمكن أيضًا أن تكون مصنوعة من مواد مقاومة للحرارة مع الإشارة إلى هذا الحجم.
مقاومة الحريق: (Seger-Kegel) SK 30
تكوين A12O3: 30-33٪
المسامية (Po): حجم 20-22٪
الكثافة: 1900-2000 كجم / م 3
مساحة الفتحة الفعالة: 44.18٪
1.7 المرحلة الرابعة: ترك مصدر النار.قم بإزالة لوحة البنزين المسطحة أو العينة ولاحظ لمدة ساعتين أو تنخفض درجة حرارة سطح العينة إلى أقل من 45 درجة مئوية.
