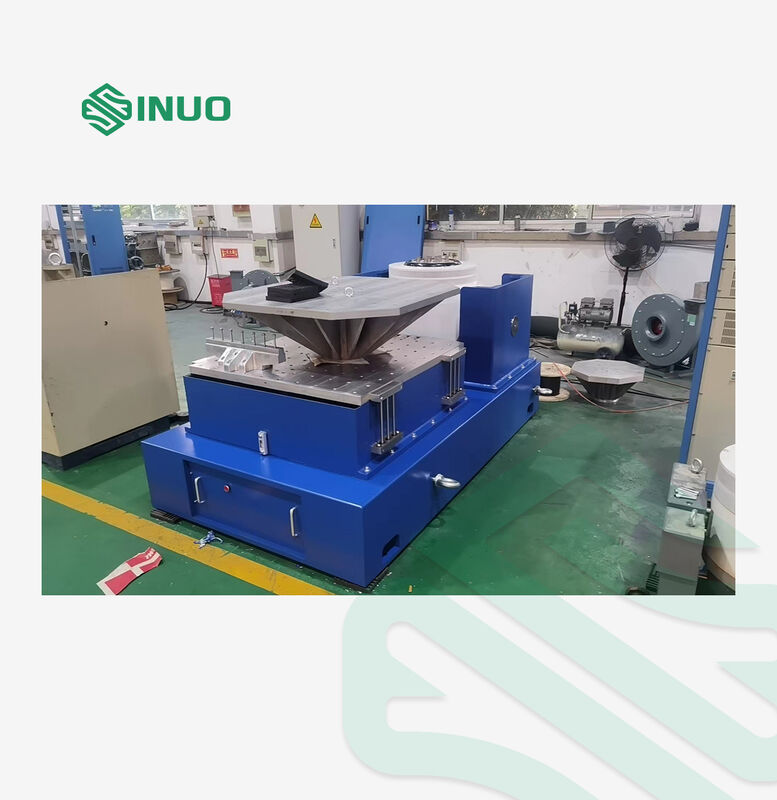

آلة اختبار الاهتزاز العشوائي ASTM D 4728 بقوة 1000 كجم.ف

المشروع

تعليمات التكوين

كمية

جسم طاولة الاهتزاز

VG1000-76 مولد الإثارة الكهرومغناطيسية

1 SET

جهاز تحكم مركزية تلقائية للفول المتحرك

1 SET

مروحة التبريد BL-1000 (بما في ذلك الصوت)

1 SET

VT60 جدول التمدد الرأسي (600 × 600 مم)

1 SET

HG60 شريط زيت أفقي (600 × 600 مم)

1 SET

مكبر طاقة التبديل الرقمي

مكبر الطاقة SA103 (بما في ذلك نظام إمداد الطاقة بالمجال المغناطيسي)

1 SET

نظام حماية الخدمة

1 SET

مصدر طاقة الإثارة

1 SET

جهاز تحكم الاهتزاز الرقمي

جهاز تحكم الرعشة الرقمي VCSusb-2

(بما في ذلك البرمجيات ووظائف الاستخدام)

2 SET

مقياس السرعة (يشمل كابل BNC-M5 منخفض الضوضاء 7m)

2 سي بي اس

سي دي تثبيت برنامج التحكم

1 SET

حاسوب التحكم

1 SET

VG1000-76 معايير مولد الإثارة الكهرومغناطيسية

القوة القصوى للإثارة الجوفية

1000 كيلوغرام في الساعة

أقصى قوة إثارة عشوائية

1000 كيلوغرام في الساعة

قوة الإثارة القصوى للصدمة

ذروة 2000 كيلوغرام

نطاق التردد

1 ′′2900 هرتز

الحد الأقصى للنزوح

76 mm p-p

السرعة القصوى

1.8 متر/ثانية

الحد الأقصى للتسارع

82G (800 متر/ثانية)²)

العلاقة بين الحد الأقصى للحمل والتسارع: F=M.A (sine)

5G

10G

20G

30G

188 كجم

88 كجم

38 كجم

21 كجم

تردد الرنين من الدرجة الأولى

3200 هرتز ± 5٪

الحمولة المفيدة M1 + M2

300 كجم

تردد عزل الاهتزاز

2.5 هرتز

قطر الملف المتحرك

ف240 ملم

وزن الملفات المتحركة

14 كجم

اللحظة الغريبة المسموح بها

350.N.M

المسمار على الطاولة

16 × M10

تسرب تدفق

< 10 غاوس

الزخم الغريب المسموح به

300N.m

حجم المعدات

945ملم × 720ملم × 784ملم

وزن المعدات

1000 كجم

لوس أنجلوس-12مكبر طاقة التبديل الرقمي K

الطاقة الخارجة

12KVA

الجهد الخارجي

100V

تيار الخروج

120A

كفاءة المضخم

≥ 90%

التشوه الهارموني الكلي (THD)

<1.0%

مستوى تشغيل وإطفاء

58كيه هرتز

القرار الحالي

0.1أ

SNR

≥65ديسيبل

نأوزة

≤ 70 ديسيبل

درجة عدم التوازن في موازنة التيار المتوازي

≤ 3%

عامل القمة الحالي

≥3σ

Fاستجابة الطلب

DC-5000Hz ±3dB

10-3000 هرتز ± 1 ديسيبل

مكاسب IF

≥ 80

استقرار التيار المباشر

< 0.1%

حجم المضخم

650mmL × 920mmD × 1700mmH

الوزن

400 كجم

نظام حماية الخدمة

الوظيفة

درجة الحرارة، ضغط الرياح، الزيادة في الاضطراب، الزيادة في الجهد، الزيادة في التيار، الضغط الدخلي المنخفض، الخطأ الخارجي، إمدادات الطاقة التحكمية، الخطأ المنطقي، فقدان مرحلة المدخل

وحدة تحكم الاهتزاز الرقمية VCSusb-2

تكوين الأجهزة

قنوات دخول متزامنة، قناة خروجا واحدة

وحدة وظيفة التحكم

الجانب العكسي

حاسوب التحكم

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port.and 4 USB port / Microsoft Windows 10/8 OS)

يوصى بـ Microsoft Word / Excel و Adobe Acrobat كمحررين تقارير الاختبار ((خيارات)

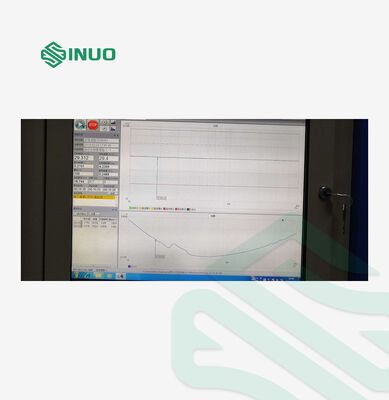

البرمجيات

تشغيل الصينية / الإنجليزية، مجال الزمن وتحليل مجال التردد، مصدر الإشارة، تحليل مسح تردد الجيب، الخ. يمكن أن تولد تلقائيًا تقارير اختبار WORD. يمكن أن تعرض،تخزين الإشارات والبيانات، وتحديد معايير الاختبار ووظائف التحليل.

تسريع النظام

النموذج: LAB24110

نطاق التردد: 1-5000 هرتز

الحساسية: 30 +/- 10٪ pC/g

نطاق درجة الحرارة: -40°C إلى 160°C

يحتوي على 2PCS 7M طويلة الكابلات PVC "BNC-M5" منخفضة الضوضاء

VT60 طاولة التمدد الرأسي

المواد

سبيكة المغنيسيوم، صلبة السطح

حجم الطاولة

600ملم × 600ملم × 200ملم

فتحة ثابتة

غطاء المسمار من الفولاذ المقاوم للصدأ M10 ، متين ومقاوم للارتداء

تواتر استخدام الحد الأعلى

2000 هرتز

الوزن

55 كجم

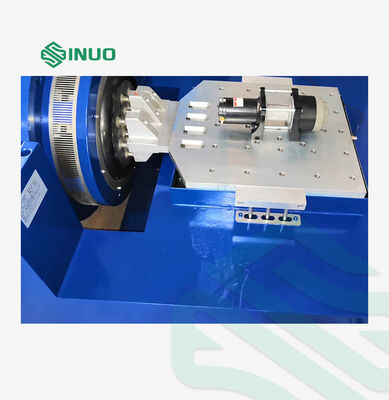

هـG60 طاولة الزيت الأفقية

المواد

سبيكة المغنيسيوم، صلبة السطح

حجم الطاولة

600×600

فتحة ثابتة

غطاء المسمار من الفولاذ المقاوم للصدأ M10 ، متين ومقاوم للارتداء

تواتر استخدام الحد الأعلى

2000 هرتز

الوزن

55 كجم

بل 1000 مروحة التبريد

قوة المروحة

4KW (5HP)

ضغط الهواء

0.0034 Mpa

معدل التدفق

0.33 متر/ثلاثة

متطلبات الكهرباء

إمدادات الطاقة

التيار المتردد ثلاثي المراحل 380V/50Hz 22 KW

الهواء المضغوط اللازم

0.7Mpa

درجة حرارة غرفة الاختبار

0~40 درجة مئوية

رطوبة غرفة الاختبار

0-85%، لا توتر
