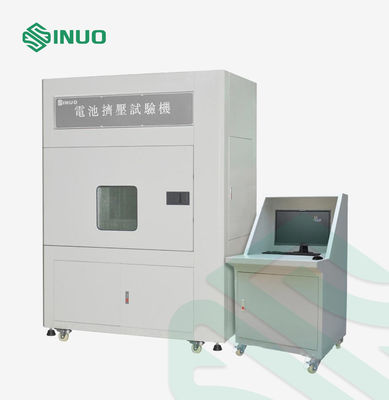

IEC 62133 EV معدات اختبار البطارية UL2580 RESS 100kN Crush Testing Equipment

IEC 62133 EV معدات اختبار البطارية UL2580 RESS 100kN Crush Testing Equipment

الاسم التجاري: Sinuo
رقم الطراز: SN554-100kN
الـ MOQ: 1
السعر: Customized
شروط الدفع: تي / ت
القدرة على التوريد: 30 مجموعة / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration Certificate (Cost Additional)
المعيار التطبيقي:
UL 2580 ، IEC 62133-2012 ، UN38.3 ، UL 2054
اختيار الجهد:
0-60 فولت ، 60 ~ 120 فولت ، 120 فولت ~ 700 فولت
قنوات الاختبار:
يمكن تخصيص
سرعة البثق:
1 ~ 80 مم / دقيقة (قابل للتعديل)
دقة البثق:
± 0.5٪ أو ± 1٪
طريقة البثق:
أفقي ، عمودي ، عمودي
تشوه البثق:
0 ~ 100٪ إعداد خطوة متعددة السرعات
أقصى قدر من النزوح:
1000 مم
تفاصيل التغليف:
حالة الخشب الرقائقي
القدرة على العرض:
30 مجموعة / شهر
إبراز:

معدات اختبار البطارية IEC 62133 EV

,

معدات اختبار بطارية UL2580 RESS EV

,

معدات اختبار السحق 100kN

وصف المنتج





حزمة بطارية UL2580 EV ومعدات اختبار سحق RESS 100kN



المعايير والبنود المتوافقة




UL 2580 بند 38 بطاريات للاستخدام في السيارات الكهربائية



بطاريات نيكل هيدريد معدنية GB183322-2001 لمركبات الطرق الكهربائية



QC / T743 بطارية ليثيوم أيون للمركبة الكهربائية



QC / T744 بطارية نيكل هيدريد معدنية للسيارات الكهربائية



المعايير ذات الصلة للمعايير الدولية لبطاريات طاقة السيارات (ISO / IEC / SAE / JEVA / CEN ، إلخ) ، الدولية

جمعية المعايير ومواصفات الاختبار ذات الصلة للمشاريع الخاصة الكبرى للسيارات الكهربائية في "برنامج 863"



QB / T2947.3-2008 بطارية وشاحن للدراجات الكهربائية الجزء 3



معيار اختبار بطارية ليثيوم دراجة كهربائية DB12 / T246-2005.



GB 19521.11-2005 كود الأمان لفحص الخصائص الخطرة للبضائع الخطرة في حزم بطارية الليثيوم



المعايير الفنية




مواصفات النموذج SN554-10T SN554-20T SN554-50T SN554-100T SN554-200T SN554-500T
الضغط (T) 10 20 50 100 200 500
أقصى إزاحة (مم) 500 500 500 1000 1000 1000
إمكانية الوصول الجهد ، التيار ، جمع درجات الحرارة ، مجموعة كاميرات المراقبة ، نظام إطفاء الحريق
سرعة البثق 1 ~ 80 مم / دقيقة (قابل للتعديل)
طريقة التشغيل التحكم اللاسلكي لمسافات طويلة
مساحة الاختبار (مم) 500 × 500 × 500 مم ، 800 × 800 × 800 مم ، 1000 × 1000 × 1000 مم عند الطلب
أبعاد تخضع للتصميم الفعلي

تكوين المقاييس



اختيار الجهد 0-60 فولت ، 60 ~ 120 فولت ، 120 فولت ~ 700 فولت
نطاق الحصول على درجة الحرارة -200 ~ 1200 ℃
دقة الجهد ودرجة الحرارة ± 1٪ FS
قرار الجهد 1mV
قرار درجة الحرارة 0.1 ℃
دور سرعة 1 ~ 80 مم / دقيقة (قابل للتعديل)
الإزاحة يمكن تخصيص أقصى إزاحة 1000 مم
بنية عمودي ، أفقي (يمكن تحديده حسب الحجم الفعلي)
عامل التقييد القوة ، الإزاحة (التشوه) ، السرعة ، الجهد
طريقة البثق أفقي ، عمودي ، عمودي
تشوه البثق 0 ~ 100٪ إعداد خطوة متعدد السرعات ، والذي يمكن أن يحقق باستمرار حالة تشوه البثق متعدد الطبقات
ضغط عقد الوقت 0 ~ 99 ساعة 99 دقيقة 99 ثانية ، يمكن تعديل حالة الوقت حسب الرغبة
وضع محرك الأقراص أجهزة كهربائية أجهزة هيدروليكية كهربائية
دقة البثق ± 0.5٪ ± 1٪
بنية علبة يتم فصل الهيكل الرأسي أو الأفقي عن قسم التحكم
الاتصالات اعتماد R232 ، 485 واجهة اتصال ، يمكن أن تضمن الاستقرار والأداء في الوقت الفعلي لاكتساب المسافات الطويلة ، مع وظيفة مقاومة للانفجار
تهزهز البثق رأس بثق من جنسين مختلفين (300 * 150 مم) ، قرص بثق مسطح ، قرص بثق قوس (نصف قطر 75 مم) ، يمكن اختيار تركيبات مختلفة وفقًا لمعايير مختلفة
وحدة الحصول على البيانات الاكتساب والعزل المستقل عن بُعد ، والجهد المتعدد ، ودرجة الحرارة ، وقنوات الاستحواذ الحالية لضمان صحة البيانات.
العدد القياسي للقنوات قناتان ، 4 قنوات ، 8 قنوات ، اختياري
نظام المراقبة بالكاميرا منطقة الاختبار مجهزة بنظام مراقبة كاميرا عالي الدقة ، والذي يمكن التحكم فيه عن بعد وله وظيفة مقاومة للانفجار
التكوين القياسي مضيف البثق ، خزانة الكمبيوتر ، برنامج التحكم ، نظام الحصول على الجهد / التيار / درجة الحرارة ، جهاز البثق ، نظام مراقبة الكاميرا ، نظام إطفاء الحريق ، الكمبيوتر.مجموعة واحدة لكل منهما.
حماية سلامة التسرب ، درجة الحرارة الزائدة ، الجهد الزائد ، الحمل الزائد ، الحماية الزائدة الحالية ، إنذار الصوت والضوء غير الطبيعي ، ضوء إنذار الدخان
تثبيت إختبار إنتاج محدد حسب ظروف الاستخدام الفعلي للعينة
الجهد االكهربى AC220V 50 هرتز AC380V ، 50 هرتز ، نظام خماسي الأسلاك ثلاثي الأطوار
استخدم البيئة 0 ℃ ~ 45 ℃


نظرة عامة على المعدات


1. متطلبات الدرجة المقاومة للانفجار:

1.1 الدرجة الكلية: درجة مقاومة للانفجار Exsd IIBT4.

1.2 مروحة العادم: استخدم محرك مقاوم للانفجار مقاوم للحرارة العالية.

1.3 الأضواء: ​​إضاءة عالية السطوع مقاومة للانفجار.

1.4 التبديل: مفتاح مقاوم للحريق والانفجار.

1.5 باب المعدات: شبكة حماية مقاومة للحريق والفولاذ المقاوم للصدأ.



2. نظام التشغيل:

2.1 ضبط أوضاع التشغيل اليدوي والآلي واثنين من أشكال العملية من السكتة الدماغية الثابتة والضغط المستمر.

2.2 لا يحتاج الوضع اليدوي إلى تعديل العملية ، ويتم التحكم في الشروط يدويًا ؛الوضع التلقائي هو العمل تلقائيًا وفقًا للعملية المعدلة (الإزاحة ، الضغط ، وقت ضغط الضغط ، إلخ)

2.3 وفقًا لمتطلبات العملاء الخاصة ، يمكننا التصميم والإنتاج خصيصًا لتلبية متطلبات عملية الإنتاج الخاصة بالعميل والتكوين الاختياري إلى أقصى حد.

2.4 أفقي ورأسي / قابل للتعديل وسرعة ثابتة / جهاز إطفاء حريق أوتوماتيكي / نظام مراقبة بالفيديو / 5T-2000T يمكن طلبها بشكل خاص



3. نظام الحصول على البيانات:

3.1 تم تطويره وتصميمه باستخدام ARM7 + μC / OSⅡ ، ويمكن ضبط التردد عبر الإنترنت على الأقل 10 مللي ثانية في الوقت الفعلي ، ويمكن برمجة الإزاحة والضغط بشكل مستقل.

3.2 وحدة أخذ عينات البيانات متعددة القنوات ، تتبنى قناة الحصول على الجهد ودرجة الحرارة الوضع N * 4 (قابل للتوسيع).

3.3 مجهزة بمنافذ RS232 و RS485 التسلسلية ، والتي يمكن توصيلها بأدوات اختبار متعددة لتحقيق الحصول على البيانات تلقائيًا ، مع قدرة قوية على مقاومة التداخل.

3.4 تم اعتماد العملية الكاملة لمراقبة الفيديو في الاختبار لضمان الدقة العالية لبيانات الاختبار والتشغيل المستقر.

3.5 يتم تسجيل البيانات وتخزينها تلقائيًا عبر الإنترنت ، ويتم إنشاء تقرير الاختبار تلقائيًا.



4. المبدأ:

يتم وضع نظام الحصول على البيانات في معدات التحكم المراقبة ، ويتم أخذ عينات من إشارة الجهد أو درجة الحرارة للجهاز والاحتفاظ بها من خلال المستشعر ، وإرسالها إلى محول A / D لتصبح إشارة رقمية ، ثم يتم إرسال الإشارة إلى الوارد أولاً يصرف أولاً.عندما تصل البيانات المخزنة في FIFO إلى رقم معين ، تتم قراءتها من FIFO بواسطة ARM7 ، ثم إرسالها إلى الكمبيوتر المضيف من خلال اتصال Ethernet الخاص بـ ARM7 أو RS232.بالنظر إلى أنه قد يكون هناك العديد من الأجهزة التي يجب مراقبتها ، فقد تم تصميم قنوات اكتساب متعددة ، وهي تمر عبر المفتاح التمثيلي ثم تدخل محول A / D.CPLD هو جوهر التحكم في النظام بأكمله.يتحكم في تبديل قناة الاستحواذ ، وبدء / إيقاف محول A / D ، ومولد عنوان التخزين للبيانات المحولة في FIFO ، وإنشاء طلب مقاطعة لإخطار ARM7 بقراءته وتخزينه في FIFO.البيانات وما إلى ذلك.



5. النظام الهيدروليكي:

يعتمد النظام الهيدروليكي على نظام إمداد زيت المضخة المتغير ، وكتلة صمام التحكم المركزي بالتدفق الكبير ، وفلتر شفط الزيت عند مدخل الزيت بالمضخة ، وفلتر الزيت عالي الضغط عند مخرج المضخة لمنع الشوائب من دخول النظام الهيدروليكي لضمان التشغيل الطبيعي لدائرة الزيت.توجد درجة حرارة الزيت وعرض مستوى الزيت وفلتر الهواء والأجهزة الأخرى في النظام.خزان الوقود عبارة عن هيكل ملحوم بالصفائح الفولاذية مع نافذة تنظيف وسدادة لولبية لتصريف الزيت والصرف الصحي في الأسفل.



6. نظام مقاومة للانفجار

إنها تعتمد لوحة فولاذية سميكة مزدوجة الطبقة وتصميم شبكة حماية من الفولاذ المقاوم للصدأ ، وجميع المكونات الكهربائية تعتمد مكونات مقاومة للانفجار وتدابير عزل وقائية.
