جهاز اختبار القوة الميكانيكية لمقابس ومآخذ متعددة محمولة IEC 60884-1:2022

جهاز اختبار القوة الميكانيكية لمقابس متعددة محمولة IEC 60884-1:2022

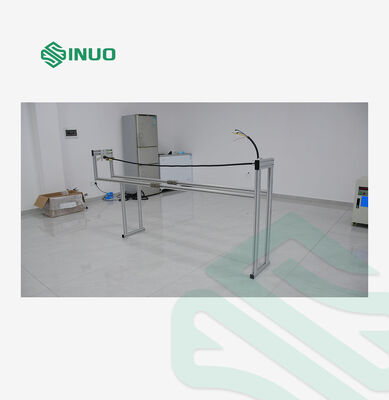

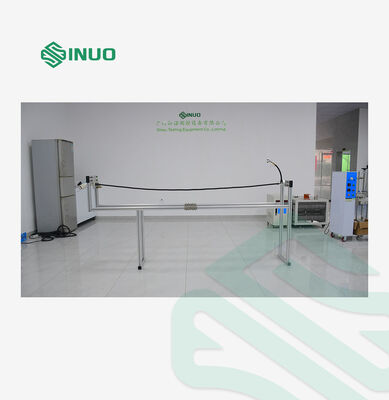

نظرة عامة على المنتج

تم تصميم جهاز اختبار القوة الميكانيكية للمقابس المتعددة المحمولة لتقييم القوة الميكانيكية للمقابس القابلة لإعادة التوصيل والموصلات المركبة على المركبات والمزودة بكابلات مرنة. وهو يدعم إجراءات الاختبار الميكانيكي المحددة في معايير IEC ذات الصلة للملحقات الكهربائية وموصلات شحن المركبات الكهربائية.

أثناء الاختبار، يتم إسقاط العينة من ارتفاع محدد والسماح لها بالسقوط على أرضية خرسانية. تساعد الصدمات المتكررة، جنبًا إلى جنب مع دوران الكابل بزاوية 45 درجة بين السقوطات المتتالية، في تقييم السلامة الميكانيكية للعينة ومقاومتها للتلف في ظل ظروف الاختبار المحددة.

مع ارتفاعي اختبار قابلين للتعديل يبلغان 750 مم و 1000 مم، يدعم هذا الجهاز تكوينات اختبار مختلفة لمتطلبات IEC 60884-1 و IEC 62196 المطبقة. وهو مناسب لمختبرات السلامة الكهربائية ومصنعي موصلات شحن المركبات الكهربائية ومرافق فحص الجودة.

الميزات الرئيسية

• تطبيق متعدد المعايير: مصمم لإجراءات اختبار القوة الميكانيكية ذات الصلة المحددة في IEC 60884-1 و IEC 62196.

• ارتفاع اختبار قابل للتعديل: يدعم ارتفاعات سقوط 750 مم و 1000 مم.

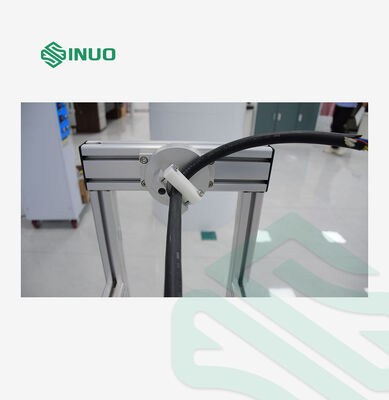

• اتجاه كابل متحكم فيه: يتيح دوران الكابل المرن بزاوية 45 درجة عند نقطة تثبيته بين السقوطات المتتالية.

• اختبار الصدمات المتكررة: يدعم تسلسل اختبار من ثماني مرات سقوط وفقًا لإجراء الاختبار المطبق.

• اختبار الأرضية الخرسانية: يسمح بتقييم سلامة العينة بعد الصدمات المتكررة.

• الاستخدام في المختبرات ومراقبة الجودة: مناسب لمصنعي الملحقات الكهربائية ومنتجي موصلات المركبات الكهربائية ومختبرات اختبار المنتجات.

مبدأ الاختبار

طريقة اختبار IEC 60884-1

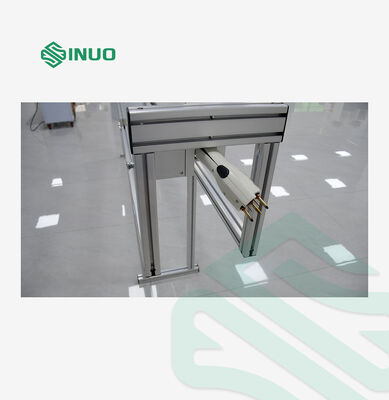

يتم تثبيت العينة مع كابلها المرن أفقيًا، مع تثبيت الطرف الحر بنقطة تثبيت على ارتفاع 750 مم فوق الأرض. ثم يتم إسقاط العينة والسماح لها بالسقوط على أرضية خرسانية.

تتكرر العملية ثماني مرات. بعد كل سقوط، يتم تدوير الكابل بزاوية 45 درجة عند نقطة التثبيت. بعد الانتهاء، يتم فحص العينة بحثًا عن التلف أو المكونات المفكوكة أو الأجزاء المنفصلة وفقًا لمعايير القبول المطبقة.

طريقة اختبار IEC 62196

يتم تثبيت الكابل المرن، جنبًا إلى جنب مع حبل إضافي أو امتداد مرن مناسب آخر عند الحاجة، على جدار على ارتفاع 1000 مم فوق الأرض. يبلغ الطول المجمع 2.25 متر، كما هو محدد في إجراء الاختبار المقدم.

يتم وضع العينة مع الكابل أفقيًا وإسقاطها للسقوط على أرضية خرسانية. يتكرر الاختبار ثماني مرات، مع تدوير الكابل بزاوية 45 درجة عند نقطة تثبيته بين السقوطات المتتالية.

ثم يتم فحص العينة وفقًا للمتطلبات المطبقة لمعيار IEC 62196 ذي الصلة.

المعلمات الفنية:

1. ارتفاع السقوط: 1000 مم و 750 مم، قابل للتعديل.

2. عدد مرات السقوط: 8

3. جهاز الدوران: 45 درجة، يمكن تدويره في جميع الاتجاهات.

4. الأبعاد: الطول * العرض * الارتفاع 2443 * 360 * 1132 مم
