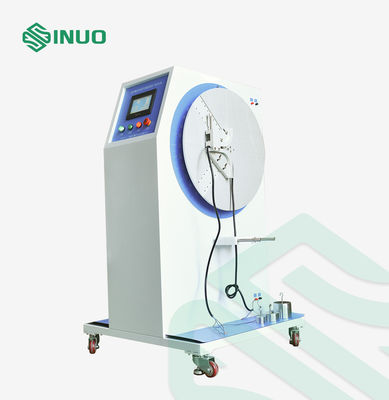

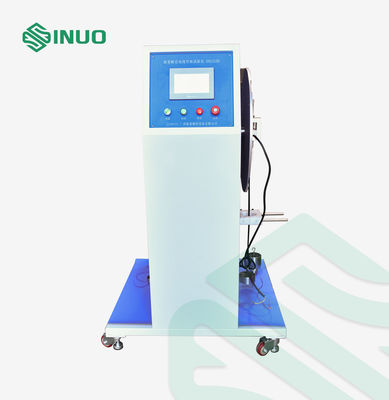

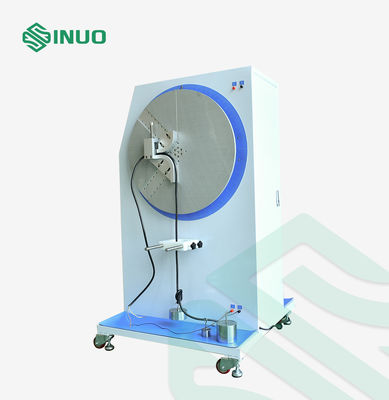

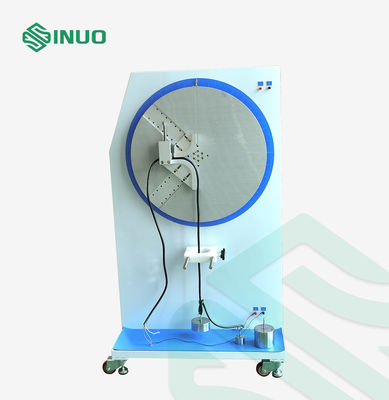

أجهزة اختبار ثني و اختبار الإختطاف للكابلات المعدة و المعزولة بالبيكس

أجهزة اختبار ثني و اختبار الإختطاف للكابلات المعدة و المعزولة بالبيكس

الاسم التجاري: Sinuo
رقم الطراز: SN1112D
الـ MOQ: 1
سعر: Customized
شروط الدفع: تي/تي
القدرة على التوريد: 30 مجموعة / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration Certificate(Cost Additional)
معيار:
إيك 60227-1
انتزاع تحميل:
500 جرام
سرعة الانحناء:
0-65 دورة في الدقيقة
تحميل الانحناء:
500 جرام - 100 ن
وضع القيادة:
مدفوعة المحرك
عنصر الاختبار:
اختبار الانحناء والخطف
تفاصيل التغليف:
حالة الخشب الرقائقي
القدرة على العرض:
30 مجموعة / شهر
إبراز:

معدات اختبار ثني الحبل

,

اختبار إزالة الكابلات المعزولة بالبي بي سي

,

معدات اختبار الكابلات IEC 60227

وصف المنتج

أجهزة اختبار ثني و اختبار الإختطاف للكابلات المعدة و المعزولة بالبيكس

معلومات عن المنتج:

تم تصميم وتصنيع معدات اختبار ثني حبل التنسيل وابتزازها وفقًا لمتطلبات معيار IEC 60227-1 الفقرة 5.6.3.2، 5.6.3.3؛ مادة IEC 60227-2.2، 3.3؛ وهلم جرا.

يتم استخدامه لاختبار مقاومة الانحناء للأسلاك المنتهية والأسلاك المعزولة بالبي.في.سي.، كما يستخدم لاختبار قلب الحمل المكسور للأسلاك المعزولة بالبي.في.سي.سي للتحقق من موثوقيتها.

اختبار الانحناء: يجب تثبيت عينة من الحبل بطول مناسب في الجهاز كما هو موضح في الشكل 2 ويتم تحميلها بوزن يبلغ كتلته 0.5kg.1A يجب أن تمر عبر الموصلات.

يجب أن ينحني العينة إلى الوراء وإلى الأمام في اتجاه عمودي على مستوى محاور الموصلات ، حيث يشكّل الموقفين المتطرفين زاوية 90 درجة على جانبي العمودية.

إن الانحناء هو حركة خلال 180 درجة مع الاختبار، ويتم تكرار ذلك بعينتين إضافيتين، يجب أن تكون كلتاهما متوافقة مع الاختبار المتكرر.

اختبار الإختراق: يجب ربط عينة من الحبل ذات الطول المناسب من طرف واحد إلى دعم جامد ويتم ربط وزن بكتلة 0.5 كجم بالعينة 0.5 أمتار تحت نقطة التثبيتيتم تمرير تيار من حوالي 0.1A من خلال الموصلات. يجب رفع الوزن إلى نقطة التثبيت وإسقاطه، خمس مرات.

أجهزة اختبار ثني و اختبار الإختطاف للكابلات المعدة و المعزولة بالبيكس

المعلمات التقنية:

المعيار المطبق IEC 60227-1
البند المطبق 5.6.3.2
محطة اختبار للإنحناء تطبيق على 40mm ~ 130mm مجموعة واحدة
محطة اختبار للاختراق تطبيق على 160mm ~ 500mm مجموعة واحدة
طريقة القيادة محرك محرك
طريقة التحكم تحكم PLC ، تشغيل الشاشة اللمسية
زاوية الانحناء الاتجاه الإيجابي والسلبي: 0-360 درجة، الشاشة اللمسية المحددة مسبقاً
نصف قطر الجهاز المنحني R2.5mm، R80mm، R120mm، R200mm
معدل الانحناء 0 ≈ 65 دورة في الدقيقة ، يمكن تعيينها مسبقًا
أوقات الانحناء 0999999, رقم الذاكرة المحدد مسبقاً من ستة أرقام
عبء الانحناء 500 غرام، 50N، 75N، 100N
أوقات الإختطاف 0999999, رقم الذاكرة المحدد مسبقاً من ستة أرقام
حمولة الاختطاف 500 غرام
تيار الحمل 100mA±10mA
