جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

الاسم التجاري: Sinuo
رقم الطراز: SNQC1013
الـ MOQ: 1
سعر: Customized
شروط الدفع: تي/تي
القدرة على التوريد: 10 مجموعات في الشهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Calibration Certificate (Cost Additional)
المعيار المطبق:
IEC 62196-1 البند 14.1.5، 14.1.6
الجدول التطبيقي:
الجدول 5
طريقة التشغيل:
العملية اليدوية
تكوين الوزن:
165-750 شمالا
اختبار المقابس:
حسب الطلب
محطة الاختبار:
محطة واحدة
تفاصيل التغليف:
حالة الخشب الرقائقي
القدرة على العرض:
10 مجموعات في الشهر
إبراز:

جهاز اختبار قوة السحب لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

,

جهاز اختبار التحقق من الإغلاق لمركبات الطاقة الكهربائية

,

معدات اختبار المركبات الكهربائية مع ضمان

وصف المنتج

جهاز اختبار قوة السحب والتحقق من القفل لموصلات المركبات الكهربائية وفقًا للمعيار IEC 62196-1

معلومات المنتج:

تم تصميم جهاز اختبار قوة السحب والتحقق من القفل لإجراء الاختبارات الميكانيكية لمقابس وموصلات المركبات الكهربائية المزودة بأجهزة تشابك أو قفل. يتحقق من قوة السحب المطلوبة لإزالة قابس الاختبار ويفحص أداء آلية القفل.

يتوافق الجهاز مع طرق الاختبار ذات الصلة في IEC 62196-1:2025 البند 14.1.5، 14.1.6، الشكلين 13 و 14، و IEC 62196-3:2026 البند 14. يستخدم تجهيزة مخصصة، ونظام تثبيت، وأوزان رئيسية وأوزان إضافية لتوفير تطبيق قوة مستقر وقابل للتكرار.

إنه مناسب لمصنعي موصلات شحن المركبات الكهربائية، ومختبرات معدات شحن المركبات الكهربائية، وهيئات الاعتماد، ومختبرات اختبار السلامة الكهربائية.

الميزات الرئيسية:

  • مصمم للاختبار الميكانيكي لمقابس وموصلات المركبات الكهربائية
  • يدعم التحقق من قوة السحب واختبار أجهزة القفل
  • ينطبق على IEC 62196-1:2025 و IEC 62196-3:2026
  • تكوين الاختبار بناءً على IEC 62196-1 الشكلين 13 و 14
  • اتجاه سحب عمودي لتطبيق قوة متحكم بها
  • نظام تحميل يعتمد على ثقل موازن لتشغيل مريح
  • تجهيزة مخصصة لتركيب وتثبيت العينة
  • أوزان رئيسية وإضافية متضمنة لتطبيق قوة الاختبار
  • مناسب لمصنعي معدات شحن المركبات الكهربائية ومختبرات السلامة الكهربائية
  • متوافق مع قابسات الاختبار القياسية التي يتم شراؤها بشكل منفصل

المتطلبات الفنية:

أ. قوة السحب

يتم تثبيت مقبس المركبة الكهربائية المزود بمفتاح أو موصل المركبة المزود بمفتاح تشابك على دعم الجهاز الموضح في الشكل 13 من IEC62196-1:2025 بحيث يكون محور الفصل عموديًا، وحركة الملحق المتزاوج لأسفل.

يجب أن تلبي قوة سحب المقبس متطلبات الجدول التالي. الأوزان متضمنة.

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

ب. ميزات الهيكل

ب.1 جهاز فحص قوة السحب:

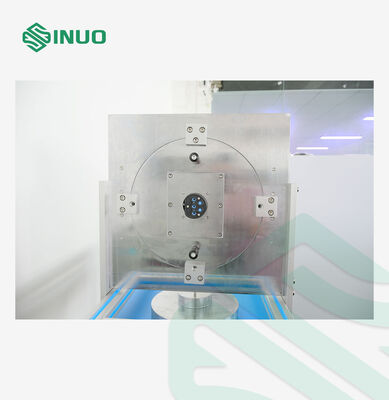

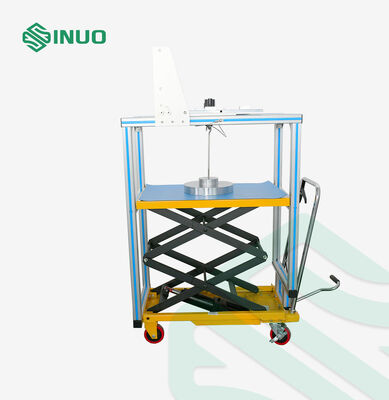

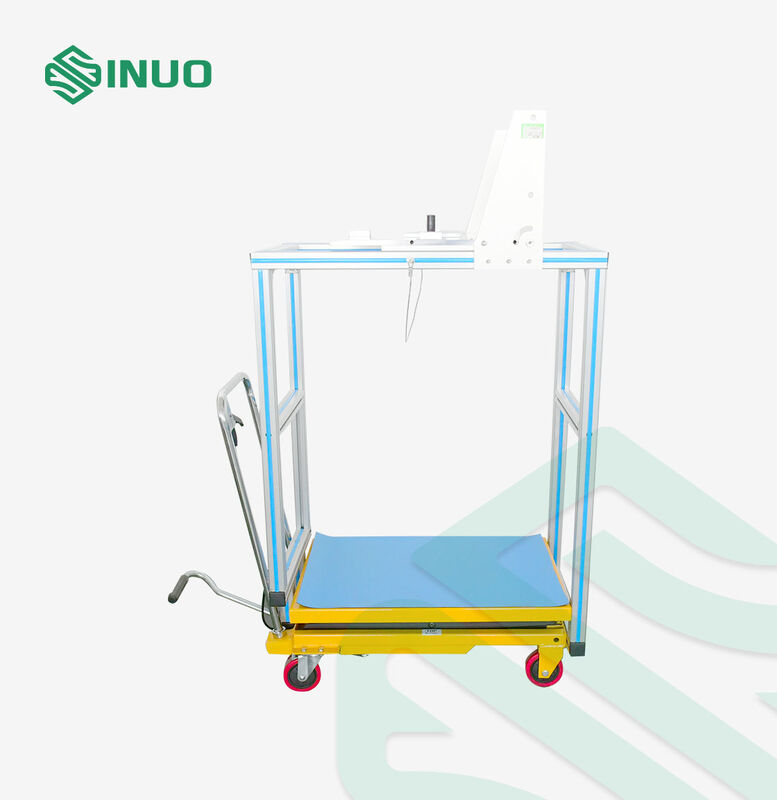

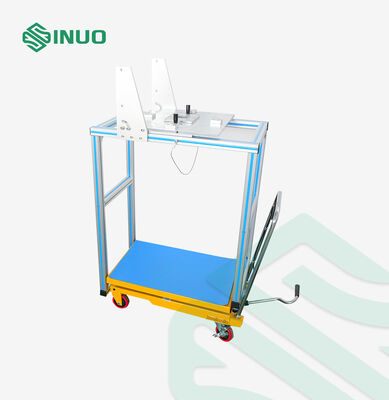

يتكون هذا الجهاز بشكل أساسي من تجهيزة التركيب، وجهاز التثبيت، والوزن الرئيسي، والوزن الإضافي، وقابس الاختبار. بناءً على الخبرة، تم تغيير مشبك السحب إلى ثقل موازن، وتم توصيل خطاف الوزن مباشرة بقابس الاختبار، وتم تكوين تجهيزة لتثبيت العينة. الشكل المحدد موضح في الشكل 1.

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

الشكل 1

ب.2 التحقق من جهاز القفل:

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1 جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1

د. قابسات الاختبار

يجب أن تحتوي قابسات الاختبار، وفقًا لأوراق المعايير ذات الصلة، على نقاط تلامس مصقولة بدقة من الفولاذ المقوى، بسماكة سطح لا تتجاوز 0.8 ميكرومتر على طولها النشط ومتباعدة بالمسافات الاسمية، مع تفاوت يبلغ ±0.05 مم.

يجب أن يكون بُعد نقاط تلامس القابس أو المسافة بين أسطح التلامس لأنواع أخرى من نقاط تلامس القابس وفقًا للحد الأدنى للأبعاد الواردة في أوراق المعايير ذات الصلة، مع تفاوت يبلغ+0.010مم

قابسات الاختبار غير متضمنة في جهاز الاختبار هذا، يرجى استخدام قابسات الاختبار التي طلبها العميل بالفعل بشكل منفصل على النحو التالي:

الجدول 3

رقم: المعيار رقم الشكل: الاسم الكمية
1 IEC62196-2/Ed.3/CDV © IEC(E) ورقة المعيار 2-Ilf ورقة 1 اختبار: مقبس المركبة: 63 أمبير، 480 فولت ثلاثي الطور أو 70 أمبير، 250 فولت أحادي الطور 1
2 IEC62196-3/Ed.2/CDV © IEC(E) ورقة المعيار 3-Iva مقبس المركبة الأوضاع 2، 3 و 4 ورقة 2 اختبار مقبس المركبة 1

لاختبار الشكل 13
جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1


لاختبار الشكل 14

جهاز اختبار قوة السحب والتحقق من الإغلاق لمركبات الطاقة الكهربائية وفقًا للمعيار IEC 62196-1
