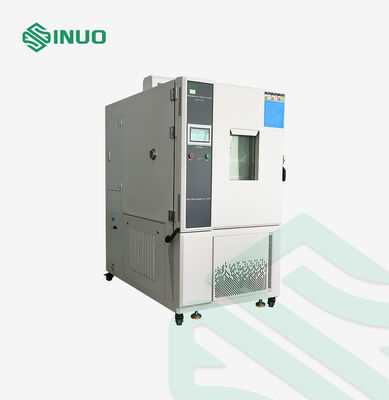

غرفة اختبار بيئية مقاومة للانفجار IEC 60068-2-1 لاختبار درجة الحرارة والرطوبة

التحكم والتشغيل

نظام التحكم الذكي لجهاز التحكم الآلي وشاشة اللمس

حجم الغرفة

الحجم الداخلي

الحجم الخارجي

1000*1000*1000 ملم

1250*2150*1950 مم

نطاق الحرارة

-70 °C ~ + 150 °C

نطاق الرطوبة

20 ٪ ٪ 98 ٪ RH

(درجة الحرارة: 20°C 85°C، الرجوع إلى مخطط نطاق الحرارة والرطوبة القابلة للسيطرة، لا حرارة نشطة)

تقلبات الحرارة

± 0.5°C

تقلبات الرطوبة

≤2.5%

انحراف الحرارة

≤±2.0 درجة مئوية

انحراف الرطوبة

≤ ± 3%

معدل التدفئة

-70 درجة مئوية→+150 درجة مئوية ≤2-3 درجة مئوية/دقيقة متوسط عدم الحمل

معدل التبريد

+150°C→-70°C ≤1°C/min متوسط عدم الحمل

حالة الحمل

لا شيء

ضوضاء العمل

مستوى الصوت≤70dB (((A)

(يتم قياسه في غرفة معزولة عن الصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وانعكاس منخفض. باستخدام الوزن A ، اختبر متوسط 9 نقاط.كل نقطة اختبار تبعد مترًا واحدًا أفقيًا عن مصدر الضوضاء و متر واحد فوق الأرض)

هيكل الحجرة العازلة

1مادة الجدار الخارجي: الرش لوحة A3

2مادة الجدار الداخلي: صفيحة الفولاذ المقاوم للصدأ SUS#304.

3مادة العزل الحراري للغرفة: رغوة البولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم.

4مادة عزل باب الغرفة: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم.

قوة الهيكل السفلي

سعة الوزن للقطار في الجزء السفلي من غرفة الاختبار: ≤100Kg/m2 (حمل)

قناة تكييف الهواء

1مروحة طائرات الطرد المركزي ذات المحور الطويل من الفولاذ المقاوم للصدأ: 4 مجموعات/90 واط.

2مروحة، سخان، تبخر (أيضا مكفف من الرطوبة) ، جهاز الصرف الصحي، منفذ توازن الضغط، مرفق الهواء القابل للتعديل، جهاز استشعار درجة الحرارة

التكوين القياسي لغرفة الاختبار

1. نافذة المراقبة: 400x600x40mm زجاج مكثف تحت الفراغ بثلاث طبقات

2المقبضات المدمجة المسطحة

3مفاصل الأبواب: مفاصل واردة SUS # 304

4مصباح توفير الطاقة داخل الغرفة

5ثقب الرصاص: φ100mm قطعة واحدة

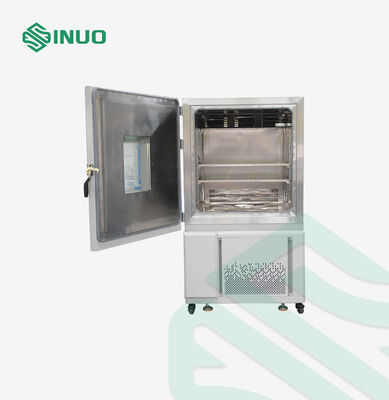

باب الغرفة

1الباب من قطعة واحدة يفتح إلى الخارج، مع المفصل على اليسار والمقبض على اليمين (عندما تواجه الجزء الأمامي من الصندوق).

2مجهزة بآلية قفل الباب الآمن (يمكن فتح الباب في غرفة الاختبار) ، يتم تجهيز الباب بالحرارة الكهربائية لمنع التكثيف.ومدى مرئية نافذة المراقبة الزجاج العازل (W400 × H600mm)إطار الباب مجهز بجهاز تسخين كهربائي مضاد للتكثيف.

منفذ تخفيف الضغط المقاوم للانفجار

يتم تجهيز المعدات بمنفذ واحد ضد الانفجار في الجانب الأيسر، بحجم 300mm × 300mm. عندما يكون الضغط الداخلي للغرفة ≥0.104MPa،سيبدأ فتح منفذ تخفيف الضغط تلقائيًا.

سلسلة مضادة للانفجار

نافذة مضادة للانفجار

لوحة التحكم

شاشة العرض 7 بوصة، شاشة العرض لتحكم درجة الحرارة (الرطوبة) ، ضوء مؤشر التشغيل، وزر الإضاءة.

الغرفة الميكانيكية

وحدة التبريد، وعاء المياه للضاغط، جهاز تخفيف الضغط، جهاز التدفئة

خزانة توزيع الطاقة

لوحة التوزيع، مروحة التبريد، مفتاح الطاقة الرئيسي، المحول، المرور المتوسط، المرور الزمني، المرور الصلب، رابط التيار المتردد، مفك الدوائر

سخان

1سخان كهربائي من الفولاذ المقاوم للصدأ على شكل رادياتور

2طريقة التحكم في التسخين: SSR (إرسال الحالة الصلبة) بدون اتصال معدل عرض النبضات

3قوة التدفئة: حوالي 4 كيلوواط

ثقب في كابل الطاقة

يقع في الجزء الخلفي من الغرفة
