| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-1000L |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

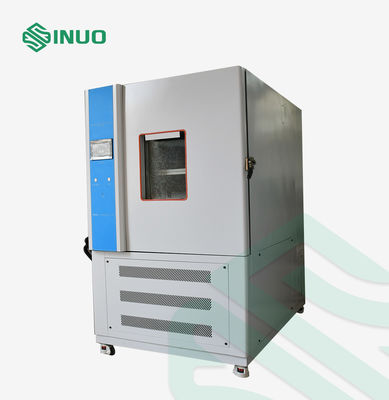

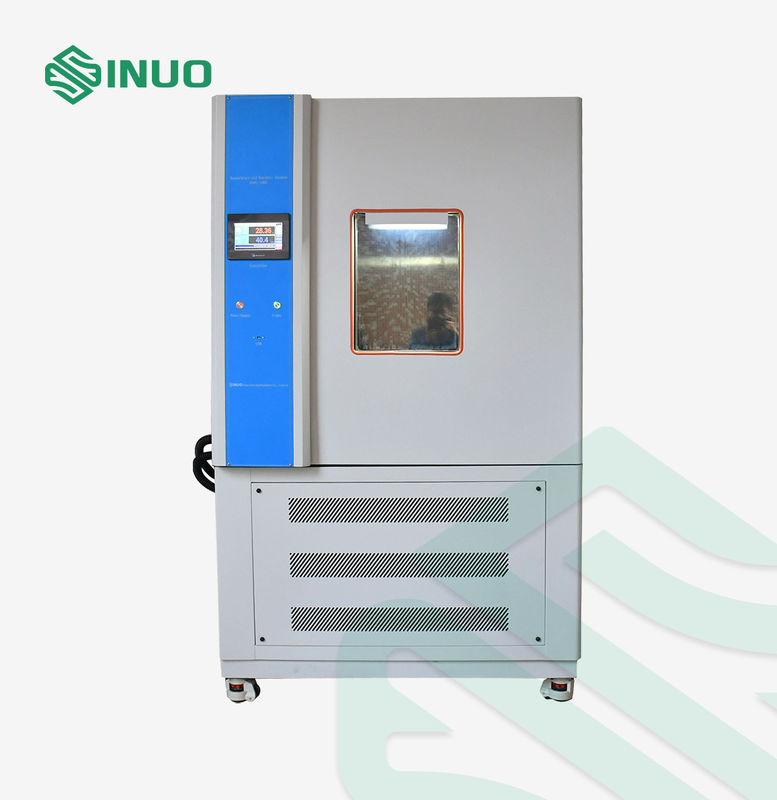

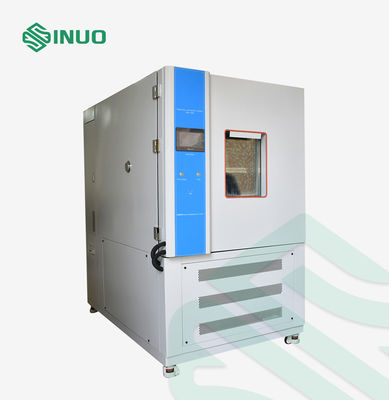

تم تصميم غرفة اختبار درجة الحرارة والرطوبة لاختبار الموثوقية البيئية للمكونات الإلكترونية والمنتجات الكهربائية والأجهزة والبلاستيك والمواد الخام والمنتجات الصناعية الأخرى.
إنه يوفر ظروف اختبار يمكن التحكم فيها لدرجات الحرارة العالية ودرجات الحرارة المنخفضة والرطوبة لتقييم أداء المنتج وموثوقيته أثناء التخزين والنقل والتعرض البيئي. مع نظام التحكم في درجة الحرارة والرطوبة القابل للبرمجة، يمكن للغرفة إجراء اختبارات بيئية ثابتة ودورية.
الغرفة مناسبة لتطبيقات مثل الاختبار البارد، واختبار الحرارة الجافة، واختبار الحرارة الرطبة في الحالة المستقرة، واختبار الحرارة الرطبة الدورية، مما يجعلها حلاً عمليًا لتطوير المنتجات ومراقبة الجودة ومختبرات الموثوقية واختبار الامتثال.
تم تصميم الغرفة البيئية لطرق الاختبار المحددة في معايير الاختبار البيئي IEC 60068 التالية:
| معيار | طريقة الاختبار | طلب |
|---|---|---|
| إيك 60068-2-1:2007 | الاختبار أ - البرد | اختبار البيئة درجات الحرارة المنخفضة |
| إيك 60068-2-2:2007 | الاختبار ب – الحرارة الجافة | اختبار الحرارة الجافة في درجات الحرارة العالية |
| إيك 60068-2-30:2005 | اختبار ديسيبل - الحرارة الرطبة، دوري | اختبار درجة الحرارة والرطوبة الدورية |
| إيك 60068-2-78:2012 | كابينة الاختبار – الحرارة الرطبة، الحالة الثابتة | اختبار الرطوبة البيئية المستمرة |
|
التحكم والتشغيل |
PLC ونظام التحكم الذكي بشاشة اللمس |
|
|
حجم الغرفة |
الحجم الداخلي |
الحجم الخارجي |
|
1000*1000*1000 ملم |
1280*2150*2050 ملم |
|
|
نطاق درجة الحرارة |
-70 درجة مئوية ~ +150 درجة مئوية |
|
|
نطاق الرطوبة |
20% ~ 98% رطوبة نسبية
|
|
|
تقلب درجات الحرارة |
±0.5 درجة مئوية |
|
|
تقلبات الرطوبة |
.52.5% |
|
|
انحراف درجة الحرارة |
± ± 2.0 درجة مئوية |
|
|
انحراف الرطوبة |
± ± 3% |
|
|
معدل التدفئة |
≧2-3 درجة مئوية/دقيقة |
|
|
معدل التبريد |
≧1 درجة مئوية/دقيقة، متوسط عدم التحميل |
|
|
حالة التحميل |
لا أحد |
|
|
ضجيج العمل |
مستوى الصوت ≥70 ديسيبل (أ) (تم القياس في غرفة عازلة للصوت مع درجة حرارة محيطة تبلغ 25 درجة مئوية وصدى منخفض. باستخدام الوزن، اختبر متوسط 9 نقاط. تقع كل نقطة اختبار على بعد متر واحد من مصدر الضوضاء أفقيًا ومتر واحد فوق سطح الأرض.) |
|
|
الميزات الهيكلية |
||
|
هيكل الضميمة العزل |
1. مادة الجدار الخارجي: رش لوح A3. 2. مادة الجدار الداخلي: لوحة الفولاذ المقاوم للصدأ المصقولة SUS﹟304. 3. مادة العزل الحراري للغرفة: رغوة البولي يوريثان الصلبة المقاومة لدرجة الحرارة العالية 100 مم. 4. المواد العازلة لباب الغرفة: رغوة البولي يوريثان الصلبة المقاومة لدرجة الحرارة العالية 100 مم. |
|
|
قوة الهيكل السفلي |
سعة وزن المسار في الجزء السفلي من غرفة الاختبار: 100Kg/m² (الحمل) |
|
|
قناة تكييف |
1. مراوح الطرد المركزي ذات المحور الطويل المصنوعة من الفولاذ المقاوم للصدأ: مجموعتان / 90 وات. 2. المروحة، السخان، المبخر (مزيل الرطوبة أيضًا)، جهاز الصرف، منفذ توازن الضغط، عاكس الهواء القابل للتعديل، مستشعر درجة الحرارة |
|
|
التكوين القياسي لغرفة الاختبار |

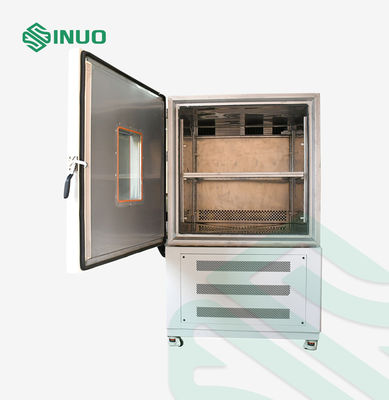

1. نافذة المراقبة: 400x600x40mm 3 طبقات من الزجاج المقسى المفرغ 2. مقابض مسطحة مدمجة 3. مفصلات الأبواب: مفصلات مستوردة SUS #304 4. مصباح موفر للطاقة داخل الغرفة 5. ثقب الرصاص: φ50mm 1 قطعة |
|
|
باب الغرفة |
1. يفتح الباب ذو القطعة الواحدة للخارج، مع وجود المفصلة على اليسار والمقبض على اليمين (عند مواجهة الجزء الأمامي من الصندوق). 2. مجهزة بآلية قفل باب الأمان (يمكن فتح الباب في غرفة الاختبار)، والباب مجهز بالحرارة الكهربائية لمنع التكثيف، والنطاق المرئي لنافذة المراقبة الزجاجية العازلة (W400×H600mm). تم تجهيز إطار الباب بجهاز تسخين كهربائي مضاد للتكثيف. |
|
|
لوحة التحكم |
شاشة عرض 7 بوصة للتحكم، وشاشة عرض للتحكم بدرجة الحرارة (الرطوبة)، ومؤشر ضوئي للتشغيل، وزر إضاءة. |
|
|
غرفة ميكانيكية |
وحدة التبريد، علبة الماء الضاغط، جهاز تخفيف الضغط، جهاز التسخين |
|
|
خزانة توزيع الطاقة |
لوحة التوزيع، مروحة التبريد، مفتاح الطاقة الرئيسي، المحول، المرحل المتوسط، مرحل الوقت، مرحل الحالة الصلبة، موصل التيار المتردد، قاطع الدائرة |
|
|
سخان |
1. سخان كهربائي من الفولاذ المقاوم للصدأ على شكل زعنفة 2. طريقة التحكم في التسخين: SSR (مرحل الحالة الصلبة) عدم الاتصال بفترة متساوية تعديل عرض النبض 3. قوة التسخين: حوالي 4KW |
|
|
فتحة كابل الطاقة |
تقع على الجزء الخلفي من الغرفة |
|
تسمح وحدة التحكم للمستخدمين بإنشاء ملفات تعريف معقدة لدرجة الحرارة والرطوبة لاختبار الموثوقية.
يمكن للنظام عرض:
يدعم النظام القابل للبرمجة دورات الاختبار المتكررة والاستمرار التلقائي بعد استعادة الطاقة، مما يساعد على التبسيطالاختبارات البيئية الآليةللمختبرات وأقسام مراقبة جودة الإنتاج.
تستخدم الغرفةنظام التبريد بالضغط الميكانيكي المبرد بالهواءمصممة للاختبار البيئي في درجات الحرارة المنخفضة.
| مكون التبريد | إعدادات |
|---|---|
| وضع التبريد | ضغط ميكانيكي مبرد بالهواء |
| ضاغط | هيتاشي ضاغط التمرير ذو درجة الحرارة المنخفضة |
| تكوين الضاغط | 3 حصان × 2 |
| المبرد | R404A |
| مكثف | مكثف زعانف الألمنيوم AC&R |
| المبخر | مبادل حراري مخصص |
| مبادل حراري | تصميم نوع SWEP عالي الكفاءة |
| التحكم في التبريد | التعديل التلقائي لقدرة التبريد |
| نظام التوسع | نظام التبريد الذي يتم التحكم فيه بالقدرة |
| المكثف التبخيري | مبادل حراري من أنبوب النحاس |
| التحكم في الضغط | صمام تنظيم ضغط التبخر |
| عودة الهواء | دائرة تبريد الهواء الراجع للضاغط |
يقوم نظام التبريد تلقائيًا بضبط قدرة التبريد وفقًا لظروف الاختبار المبرمجة. ويساعد ذلك في الحفاظ على ظروف بيئية مستقرة مع تقليل استهلاك الطاقة غير الضروري أثناء التشغيل.
يستخدم نظام التسخين سخانًا كهربائيًا من الفولاذ المقاوم للصدأ من النوع الزعانف مع التحكم في الحالة الصلبة.
| المعلمة | مواصفة |
|---|---|
| نوع السخان | سخان كهربائي من الفولاذ المقاوم للصدأ من النوع الزعنفي |
| قدرة التدفئة | تقريبا. 4 كيلو واط |
| طريقة التحكم | تعديل عرض النبضة بدون اتصال SSR |
| التحكم في درجة الحرارة | التحكم الذكي القائم على PID |
تعمل أنظمة التدفئة والتبريد مع نظام التحكم في الرطوبة لتوفير التحكمدورة درجة الحرارة وظروف الاختبار المناخية.
تستخدم الغرفة مراوح طرد مركزي طويلة المحور مصنوعة من الفولاذ المقاوم للصدأ لتوزيع الهواء المكيف في جميع أنحاء مساحة العمل. تم تصميم نظام تدفق الهواء لتعزيز التوزيع الموحد لدرجة الحرارة والرطوبة داخل غرفة الاختبار.
| عنصر | مواصفة |
|---|---|
| مروحة الدورة الدموية | مروحة طرد مركزي ذات محور طويل من الفولاذ المقاوم للصدأ |
| كمية | 2 مجموعات |
| قوة المروحة | 90 واط لكل منهما |
| مكونات تدفق الهواء | مروحة، سخان، المبخر، نظام إزالة الرطوبة، نظام الصرف الصحي |
| تعديل تدفق الهواء | منحرف الهواء قابل للتعديل |
| مراقبة درجة الحرارة | مستشعر درجة الحرارة |
