| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNB02C-10KN |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات شهريا |

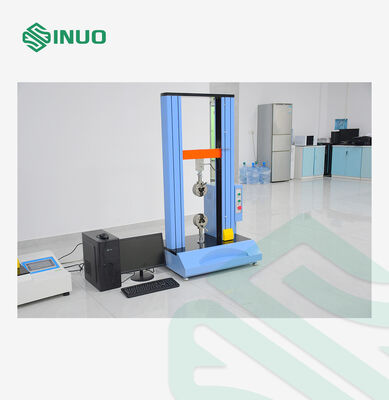

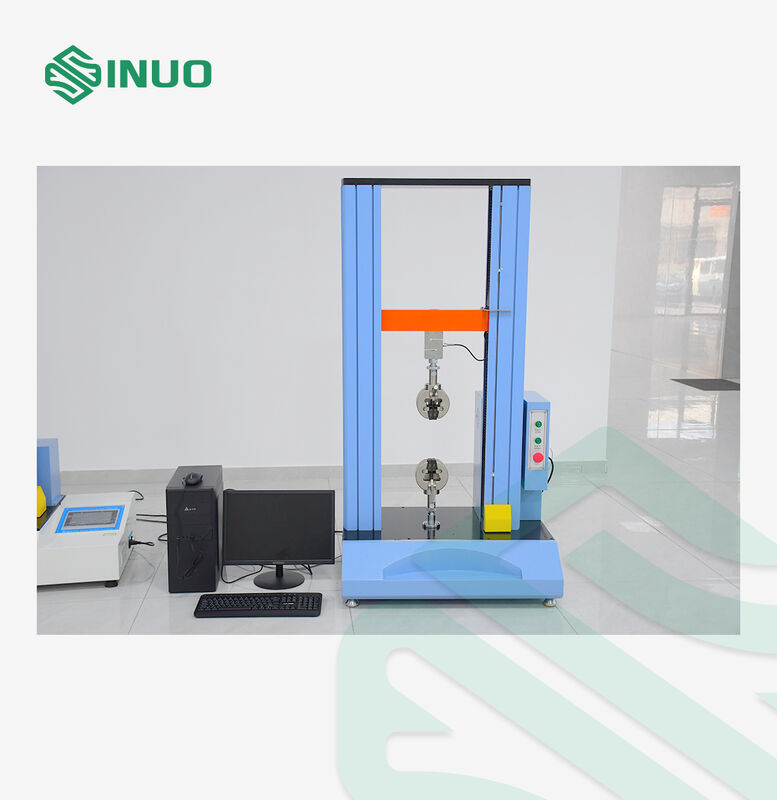

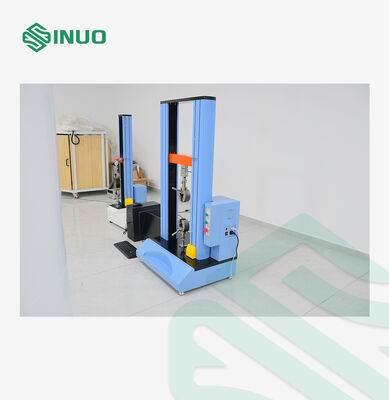

تعتمد هذه الآلة التحكم بالكمبيوتر، وتستخدم على نطاق واسع في الخواص الميكانيكية لاختبار المواد المختلفة، مع تركيبات خاصة مناسبة أيضًا لجميع أنواع اختبار الشد والضغط والتجريد والقص والتمزق والانحناء (الطي) للمنتجات النهائية. يمكنه طباعة عدد من البيانات، وفقًا لبيانات مختلفة لإجراء مقارنة مخرجات الرسوم، ودقة تحكم عالية، وسهل التشغيل؛ تصميم وحدات، مجموعة متنوعة من الملحقات المتنوعة، التجميع المرن.
يمكن تكوين إطار اختبار واحد لتطبيقات الاختبار الميكانيكية المختلفة، بما في ذلك:
يسمح نظام التحكم المعتمد على الكمبيوتر بتكوين سرعة الاختبار وظروف التحميل وظروف التمزق ومدة الاختبار وفقًا لطريقة الاختبار المحددة.
يوفر نظام المحرك المؤازر تحكمًا مغلقًا في الموضع والسرعة وعزم الدوران، مما يساعد في الحفاظ على حركة مستقرة أثناء الاختبار.
تم تصميم نظام القيادة لضمان التشغيل السلس عند السرعات المنخفضة والعالية على حد سواء، كما يوفر استجابة سريعة أثناء التسارع والتباطؤ.
تستخدم الآلة نظام نقل لولبي كروي ZPT تايواني من أجل حركة ميكانيكية دقيقة ومستقرة.
يوفر الهيكل اللولبي الكروي نقلًا فعالًا للطاقة، واحتكاكًا منخفضًا وإمكانية تكرار تحديد المواقع بشكل جيد، مما يجعله مناسبًا لحركات اختبار الشد والضغط والانحناء التي يمكن التحكم فيها.
يستخدم نظام التحكم جهاز اكتساب تناظري إلى رقمي 24 بت مع معدل أخذ عينات يصل إلى2000 قياس في الثانية.
وهذا يمكّن النظام من التقاط التغيرات السريعة في القوة أثناء الاختبار ومعالجة بيانات القياس عالية الدقة.
يوفر جهاز تشفير الإزاحة دقة تصل إلى 0.0005 مم وفقًا للتكوين المزود.
يوفر برنامج الكمبيوتر المرفق إعداد الاختبار والقياس في الوقت الحقيقي وتحليل المنحنى وإنشاء التقارير.
يمكن للمستخدمين تكوين مشاريع اختبار مختلفة واختيار وحدات القياس المطلوبة ومعلمات التحكم وعناصر النتائج.
تشمل المنحنيات المدعومة ما يلي:
ويدعم البرنامج أيضًا الحسابات الإحصائية، بما في ذلك القيمة المتوسطة والانحراف المعياري ومعامل الاختلاف.
يمكن تزويد آلة الاختبار الشاملة بتركيبات متعددة قابلة للتبديل لتطبيقات الاختبار الميكانيكية المختلفة.
| تركيبات | القدرة / المواصفات | طلب |
|---|---|---|

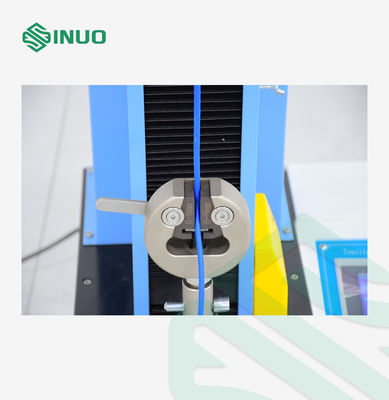

| مقابض الشد الإسفينية الميكانيكية | 10 كيلو نيوتن؛ عينات مسطحة 0-12 ملم؛ عينات أسطوانية Ø4-12 ملم | اختبار الشد |
| مقابض ذات تأثير جانبي | قدرة 5 كيلو نيوتن | الشد والاختبارات ذات الصلة |
| لوحات الضغط | 10 كيلو نيوتن؛ الحد الأدنى Ø120 مم؛ أقل Ø200 ملم كحد أدنى. | اختبار الضغط |
| تركيبات الانحناء ثلاثية النقاط | دعم قابل للتعديل 10-180 ملم؛ نصف قطرها 5 ملم | اختبار الانحناء |
تم تصميم أداة الثني ثلاثية النقاط المرفقة وفقًا للتكوين المحدد لاختبار ISO 178.
يتم أيضًا تضمين مقياس التشوه الكبير في التكوين المتوفر لقياس التشوه.
تم تطوير نظام القياس والتحكم بالكمبيوتر TM2101 لتطبيقات اختبار المواد العالمية.
يمكن تهيئتها لإجراءات اختبار مختلفة ودعم تقييم الخصائص الميكانيكية في ظل ظروف الشد والضغط والانحناء والقص والتمزق والتقشير والثقب.
| نطاق قوة الاختبار | 0-10KN، 0-500N مستشعر مزدوج القناة |
| دقة قياس القوة | 0.001 كجم |
| وحدات التبديل | كجم، ن، رطل |
| تحليل الحمل | 1/250000 |
| دقة التحميل | ±0.5% |
| دقة عرض قياس القوة | 0.001 كجم |
| دقة عرض قياس النزوح | 0.001 ملم |
| قياس التشوه | مجهزة: مقياس التشوه الكبير |
| أزرار التحكم | تحتوي الماكينة على أزرار تحكم ذات مستويين للتوقف في حالات الطوارئ والحركة السريعة والبطيئة لأعلى ولأسفل، والتي يمكن تشغيلها من خلال برنامج ووحدة تحكم |
| نطاق قياس التشوه | 0.2%-100% خ |
| السكتة الدماغية الاختبار | 900 ملم (بما في ذلك التركيبات) |
| اختبار العرض الفعال | 400 ملم |
| نطاق اختبار السرعة | 0.001-1000 مم/دقيقة تنظيم السرعة بدون خطوات |
| نظام النقل | باستخدام محرك سيرفو، تايوان ZPT الكرة اللولبية، برنامج الكمبيوتر TM2101 |
| جهاز السلامة | جهاز إيقاف الطوارئ الزائد، جهاز حد السفر لأعلى ولأسفل، وظيفة التوقف التلقائي |
| تركيبات الاختبار | مجموعة قبضة الشد الميكانيكية من النوع الإسفيني بقدرة 10 كيلو نيوتنمع فكوك قابلة للتبديل قادرة على الإمساك بالعينات المسطحة التي يتراوح سمكها بين 0 و12 مم والعينات الأسطوانية التي يتراوح قطرها بين 4 و12 مم، ومجهزة بإدراج فك على شكل حرف V. |
| مجموعة قبضة جانبية بقدرة 5 كيلو نيوتنمع فكين قابلة للتبديل. | |
| مجموعة قبضة ضغط بقدرة 10 كيلو نيوتنبقطر علوي لا يقل عن Ø120 مم وقطر سفلي لا يقل عن Ø200 مم. يجب أن يكون لقبضة الضغط العلوية ذات شكل كروي حر للتمركز. | |
| مجموعة اختبارات الانحناء ثلاثية النقاط طبقاً للمواصفة ISO 178مع دعم سفلي قابل للتعديل بين 10 و180 ملم ودعم سفلي بنصف قطر 5 ملم وطرف منحني. | |
| قوة العمل | تيار متردد 220 فولت، 50 هرتز |
| قوة العمل | 1.0 كيلو واط |
| وزن الآلة | حوالي 150 كجم |
قائمة التكوين:
| 1. اختبار مضيف الجهاز | مجموعة |
| 2. محرك سيرفو | مجموعة |
| 3. مستشعر تحميل عالي الجودة وعالي الدقة | جهازي كمبيوتر |
| 4. نظام التباطؤ | مجموعة |
| 5. تايوان الكرة اللولبية ZPT | مجموعة |
| 6. التركيبات | مجموعة |
| 7. نظام قياس التشوه الكبير | مجموعة |
| 8. برنامج القياس TM2101 | مجموعة |
★ ميزات البرنامج المتميزة
1. دعم تبديل واجهة اللغة الإنجليزية والصينية.
2. دعم التنقل الوظيفي، يدخل المستخدمون إلى وحدة وظيفة الاختبار المقابلة وفقًا لواجهة التنقل.
3. دعم جميع أنواع اختبارات الخواص الميكانيكية للمواد المعدنية، مثل اختبارات الشد والضغط والثني والقص وغيرها من الاختبارات.
4. دعم جميع أنواع اختبار الخواص الميكانيكية للمواد غير المعدنية، مثل ضغط الأسمنت ومقاومة الانحناء، وضغط الخرسانة، وضغط الرغوة الصلبة، وما إلى ذلك.
5. دعم وظيفة الاختبار الموسعة، يمكن للمستخدمين إضافة عناصر الاختبار الخاصة بهم.
6. وحدة إعداد مشروع اختبار مفتوح مستقل، يمكن إنشاء مشاريع الاختبار من قبل الموظفين الفنيين، ومشغلي الاختبار مشاريع الاختبار المرجعية لإجراء الاختبارات، مما يقلل بشكل كبير من متطلبات المستوى المهني لغالبية مشغلي الاختبار وصعوبة التشغيل.
7. تصميم عملية التحكم في الاختبار، يعرض المستخدمون خطوات التحكم في الاختبار في لمحة، وأنواع التعليمات الغنية.
8. يمكن تعديل اسم بيانات الاختبار ويمكن تعديل تسلسل عرض بيانات الاختبار لتلبية متطلبات إخراج البيانات الخاصة للمستخدمين.
9. دعم عناصر بيانات الاختبار الملحقة المخصصة.
10. دعم معايير الاختبار الإضافية المخصصة ومعالجة بيانات الاختبار.
11. دعم الحساب الإحصائي لبيانات الاختبار (المتوسط، الانحراف المعياري، معامل الاختلاف).
12. دعم تحليل المنحنى.
13. دعم تتبع الاختبار.
14. دعم تقرير الاختبار المخصص، باستخدام جدول بيانات Word أو Excel، سهل التشغيل، إعدادات بسيطة، يمكنك الطباعة أو المعاينة.
15. يحتوي البرنامج على مجموعة متنوعة من سلامة المعدات وحماية سلامة الاختبار.
16. وثائق مساعدة مفصلة للبرامج.
تجمع الآلة بين التحكم في البرامج وأزرار التحكم المادية لضمان التشغيل المعملي المريح.
وظائف السلامة تشمل:
توفر لوحة التحكم أيضًا واجهات إدخال وإخراج متعددة لتوسيع النظام، بما في ذلك USB وRS232 وRS485 وواجهات الإدخال/الإخراج التناظرية وواجهات التشفير.
