| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4418 |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

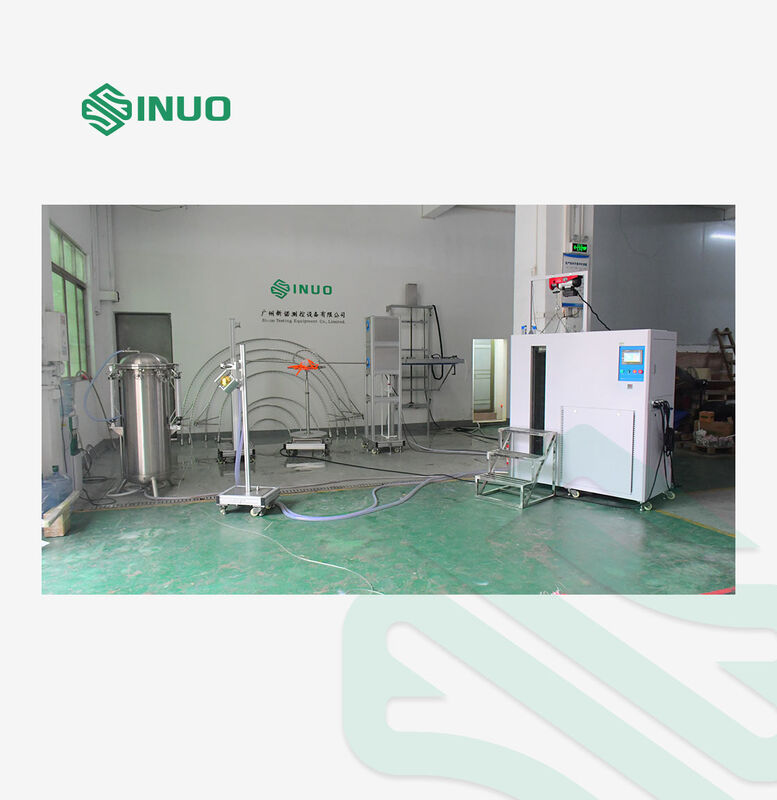

نظام اختبار مقاومة الماء المتكامل IPX1-IPX8 SN4418 هو حل معياري لاختبار تسرب المياه لتقييم حماية الأغلفة الكهربائية والإلكترونية ضد اختراق الماء.
تم تصميم النظام وفقًا لمعيار IEC 60529:2013، ويدمج النظام طرق اختبار متعددة من IPX1 إلى IPX8 في حل مختبري واحد منسق. يمكن تكوينه للمنتجات التي تتراوح من الأجهزة الكهربائية المنزلية ومعدات الإضاءة إلى الأغلفة الكهربائية والمنتجات الأخرى التي تتطلب اختبار مقاومة الماء والحماية من دخول IP.
يشمل هذا النظام ما يلي:
| رقم. | الاسم | رمز IP | ملاحظة |
|---|---|---|---|
| 1. | جهاز اختبار المطر الرأسي | IPX1~2 | منطقة التنقيط: 1000 مم * 1000 مم يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 2 | جهاز اختبار الأنابيب المتذبذبة | IPX3~4 | أنابيب متذبذبة: R200 مم، R400 مم، R600 مم، R800 مم، R1000 مم، R1200 مم، R1400 مم، R1600 مم يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 3 | فوهة الرش | IPX3~4 | يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 4 | فوهة الخرطوم | IPX5~6 | يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 5 | حجرة الغمر المتكاملة وخزان إمداد المياه وخزانة التحكم | IPX7 | حجم الحجرة الداخلية: 650 مم * 600 مم * 1500 مم يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 6 | خزان الغمر العميق | IPX8 | قطر 600 مم * 1000 مم يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |
| 7 | قرص دوار | ملحق لـ IPX1~IPX6 | قطر 600 مم يتم التحكم فيها بواسطة خزانة التحكم على IPX7 |

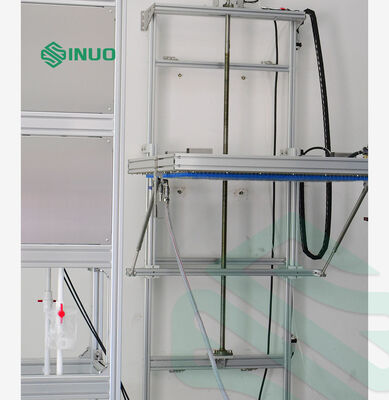

1. جهاز اختبار المطر الرأسي IPX1-IPX2
تم تصميم جهاز اختبار المطر الرأسي لمحاكاة قطرات الماء المتساقطة رأسيًا. يمكن رفع صندوق التنقيط أو خفضه تلقائيًا، بينما توفر لوحة التنقيط المصنوعة من الفولاذ المقاوم للصدأ توزيعًا مستقرًا للمياه.
المواصفات:
| التطبيق | ينطبق على إجراء اختبارات IPX1، IPX2. |
| منطقة المطر | 1000 مم × 1000 مم |
| مادة الخزان | الفولاذ المقاوم للصدأ |
| فتحة التنقيط | 0.4 مم |
| مسافة الفتحة | 20 مم |
| تدفق هطول الأمطار | 1 مم/دقيقة، 3 مم/دقيقة، معلمات قابلة للضبط من قبل المستخدم (خطأ: + 0.5 مم / دقيقة). |
| ارتفاع تساقط الماء | 200 مم (يتم التحكم فيه تلقائيًا بواسطة معدات الاختبار) |
| وقت الاختبار | 10 دقائق، يمكن ضبطه حسب الحاجة |
| التصريف | تفريغ مياه الخزان تلقائيًا بعد اكتمال الاختبار |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (طول × عرض × ارتفاع) | 1100 × 1200 × 2800 مم |
| هيكل الجهاز | مثبت على الحائط |
| ضاغط هواء | ضاغط هواء صامت |
2. جهاز اختبار الأنابيب المتذبذبة IPX3-IPX4
يستخدم جهاز اختبار الأنابيب المتذبذبة آلية ربط ميكانيكية مدفوعة بمحرك لتوليد رش مياه متذبذب متحكم فيه. تتوفر أقطار أنابيب متعددة لأبعاد الأغلفة المختلفة.
المعلمات الفنية:
| رقم. | البند | المعلمات |
|---|---|---|
| 1 | إمداد المياه | معدل تدفق المياه > 10 لتر/دقيقة ± 5% مياه نظيفة بدون شوائب. هذا الجهاز مزود بوحدة ترشيح مياه نظيفة |
| 2 | حجم الأنبوب المتذبذب | يأتي مع أنابيب متذبذبة قياسية بأقطار R200 مم، R400 مم، R600 مم، R800 مم، R1000 مم، R1200 مم، R1400 مم، R1600 مم، مصنوعة من الفولاذ المقاوم للصدأ |
| 3 | فتحة الإبرة | 0.4 مم |
| 4 | الزاوية المضمنة لفتحتين | IPX3: 120 درجة؛ IPX4: 180 درجة |
| 5 | زاوية تأرجح الأنبوب المتذبذب | يمكن ضبطها مسبقًا بحد أقصى ± 175 درجة (ملاحظة: يتطلب المعيار IPX3: 120 درجة؛ IPX4: 360 درجة، ولكن نظرًا لوجود قرص دوار أسفل الأنبوب المتذبذب أثناء الاختبار، لا يمكن تحقيق 360 درجة أثناء الاختبار الفعلي، إذا كان بدون قرص دوار، فيمكن تحقيق 360 درجة) |
| 6 | سرعة التأرجح | IPX3: 4 ثوانٍ/مرة (2 × 120 درجة)؛ IPX4: 12 ثانية/مرة (2 × 360 درجة)؛ |
| 7 | تدفق المياه | يمكن ضبطه حسب حجم البندول وعدد الثقوب (0.07 لتر/دقيقة لكل ثقب) |
| 8 | وقت الاختبار | 0.01 ثانية ~ 99 ساعة 59 دقيقة، يمكن ضبطه مسبقًا |
| 9 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 10 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن تكون الأرضية مستوية مع إضاءة مفتاح تسرب مقاوم للماء 10 أمبير (أو مقبس) مستخدم للمعدات. مع وظيفة جيدة للتدفق والصرف. تركيب أرضي |
| 11 | المساحة | حسب اختيار الأنبوب المتذبذب |
3. فوهة الرش IPX3-IPX4
بالنسبة لمناطق الغلاف التي لا يمكن تغطيتها بشكل كافٍ بواسطة الأنبوب المتذبذب، توفر فوهة الرش المحمولة طريقة اختبار بديلة.
تم تصميم وتصنيع فوهة الرش وفقًا لمعيار IEC60529 IPX3 و IPX4. الفرق بين IPX3 و IPX4 هو أنه يجب إزالة الحاجز في اختبار IPX4.
المعلمات الفنية:
| رقم. | البند | المعلمة |
|---|---|---|
| 1 | إمداد المياه | معدل تدفق المياه هو 50 ~ 150 كيلو باسكال مياه نظيفة بدون شوائب. |
| 2 | معلمات فوهة الرش | القطر الخارجي: 102 مم القطر الكروي: 75.5 مم توجد فتحة وسطى و 24 فتحة في الدائرة الداخلية للفتحات بزاوية مضمنة 30 درجة. توجد 96 فتحة في الدائرة الخارجية للفتحات بزاوية مضمنة 15 درجة. 121 فتحة إجمالاً. قطر الفتحة: 0.5 مم مصنوعة من النحاس. |
| 3 | تدفق المياه | 10 لتر/دقيقة ± 5%، قابلة للتعديل بواسطة مقياس التدفق (مقياس التدفق غير مدرج في هذا البند، اختياري) |
| 4 | نطاق مقياس الضغط | 0 ~ 0.4 ميجا باسكال |
| 5 | الحاجز | قابل للإزالة |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن تكون الأرضية مستوية مع إضاءة مع وظيفة جيدة للتدفق والصرف. |

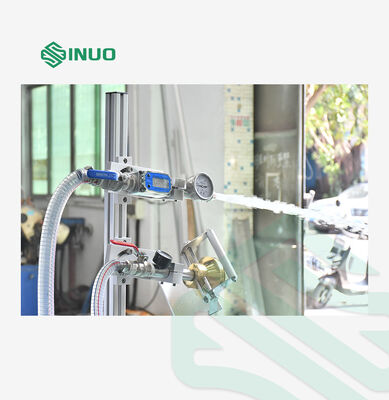

4. فوهة الخرطوم IPX5-IPX6
تم تصميم وحدة فوهة الخرطوم لاختبارات نفث المياه القوية وتدعم متطلبات التدفق المنفصلة لـ IPX5 و IPX6.
المعلمات الفنية:
| رقم. | البند | IPX5 | IPX6 |
|---|---|---|---|
| 1 | إمداد المياه | معدل تدفق المياه > 12.5 لتر/دقيقة ± 5% مياه نظيفة بدون شوائب. يمكن تحقيق ذلك بواسطة خزان المياه المصنوع من الفولاذ المقاوم للصدأ ومعدات الضغط | معدل تدفق المياه > 100 لتر/دقيقة ± 5% مياه نظيفة بدون شوائب. يمكن تحقيق ذلك بواسطة خزان المياه المصنوع من الفولاذ المقاوم للصدأ ومعدات الضغط |
| 2 | قطر الفوهة | 6.3 مم | 12.5 مم |
| 3 | تدفق المياه | 12.5 ± 0.625 لتر/دقيقة، قابل للتعديل بواسطة مقياس التدفق | 100 ± 5 لتر/دقيقة، قابل للتعديل بواسطة مقياس التدفق |
| 4 | المسافة من فوهة النفث إلى الغلاف | 2.5 ~ 3 متر | 2.5 ~ 3 متر |
| 5 | وقت الاختبار | لا يقل عن 1 دقيقة/م² (لا يقل عن 3 دقائق) | لا يقل عن 1 دقيقة/م² (لا يقل عن 3 دقائق) |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة بعرض أكثر من 3 أمتار، مع وظيفة جيدة للتدفق والصرف. | غرفة اختبار IP مقاومة للماء مخصصة بعرض أكثر من 3 أمتار، مع وظيفة جيدة للتدفق والصرف. |

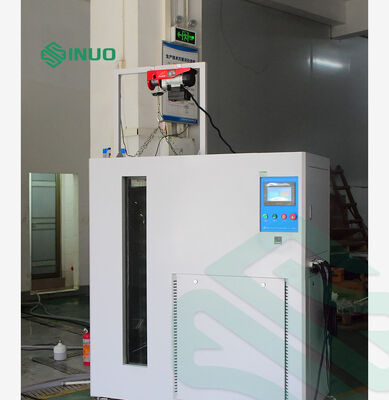

5. حجرة الغمر المتكاملة وخزان إمداد المياه وخزانة التحكم IPX7
تعمل وحدة إمداد المياه المتكاملة كقسم التحكم المركزي لنظام اختبار مقاومة الماء. توفر تدفقًا ودرجة حرارة مياه متحكم فيها لمستويات اختبار IP المختلفة وتعمل أيضًا كحجرة غمر IPX7 ونظام إمداد مياه IPX8.
المعلمات الفنية:
|
المعلمة
|
المواصفات
|
|
التطبيق
|
اختبار مقاومة الماء IPX1~IPX6، اختبار غمر الماء IPX7، اختبار إحكام الماء IPX8
|
|
إمداد المياه
|
إمداد مياه بدرجة حرارة ثابتة وتدفق ثابت
|
|
درجة حرارة الماء
|
درجة حرارة الغرفة ~ 65 درجة مئوية (± 3 درجة مئوية)، تحكم PID
|
|
نطاق التدفق
|
تدفق صغير: 1 ~ 10 لتر/دقيقة؛ تدفق كبير: 10 ~ 100 لتر/دقيقة
|
|
خزان تخزين المياه
|
حوالي 500 لتر
|
|
قوس رفع IPX7
|
مسافة الرفع: 0 ~ 1200 مم؛ الحمولة: 100 كجم
|
|
نظام التحكم
|
PLC Mitsubishi + شاشة لمس ملونة 7 بوصة
|
|
الأبعاد / الطاقة
|
1400 مم × 750 مم × 1600 مم؛ ثلاث مراحل تيار متردد 380 فولت، 50 هرتز
|
6. خزان الغمر العميق IPX8
تم تصميم وتصنيع خزان الغمر العميق وفقًا لمعيار IEC60529 IPX8.
المعلمات الفنية:
1 وعاء ضغط: خزان من الفولاذ المقاوم للصدأ، قطر 0.6 متر، ارتفاع 1.2 متر.
2 نطاق ضبط الضغط: 0 ~ 5 بار (يمكن تخصيصه).
3 نظام الضغط: مضخة من الفولاذ المقاوم للصدأ + محول تردد.
4 دقة مقياس الضغط: درجة 0.25، النطاق: 6 بار.
5 وقت الاختبار: 0-99 دقيقة.
6 أقصى ضغط حد: 5 بار.
7 حماية الضغط: حماية مفتاح الضغط.
8 الاتصال بمعدات إمداد المياه بواسطة وصلة خرطوم سلك فولاذي عالي الضغط 3/4 بوصة
7. قرص دوار
المنصة الدوارة القابلة للإمالة هي الملحق الضروري لاختبار IPX1~IPX6.
| قطر القرص الدوار | 600 مم |
| سرعة القرص الدوار | 1 دورة في الدقيقة |
| زاوية الإمالة | يمكن تحقيق 0 درجة و 15 درجة |
| زاوية دوران الاختبار | 90 درجة، دوران مستمر |
| مادة الجسم | سبائك الألومنيوم الصناعية |
| الأبعاد (طول × عرض × ارتفاع) | 800 × 800 × 250 مم |
| قاعدة ألومنيوم بعجلات | |
| تحكم عكسي، تحكم في الحركة الدورانية بواسطة خزانة التحكم | |
بدلاً من تثبيت آلات اختبار مقاومة للماء منفصلة لكل مستوى IP، يجمع التكوين المتكامل بين طرق متعددة لاختبار تسرب المياه في حل مختبري واحد.تدفق ودرجة حرارة مياه متحكم فيهايدعم نظام إمداد المياه المركزي تطبيقات التدفق الصغير والكبير، مع تحكم قابل للبرمجة في درجة حرارة المياه وتدفقها.
يمكن ضبط معلمات الاختبار ومراقبتها من خلال واجهة شاشة اللمس الملونة مقاس 7 بوصات التي يتحكم فيها PLC، مما يبسط التشغيل اليومي ويحسن تكرار الاختبار.
تسمح أحجام الأنابيب المتذبذبة المختلفة، وطرق الرش، ومعدات الغمر، وتكوينات الأقراص الدوارة بتكييف النظام مع عينات الاختبار المختلفة وتخطيطات المختبر.
تم تصميم النظام حول متطلبات اختبار مقاومة الماء IEC 60529 IPX1-IPX8، مما يجعله مناسبًا للمختبرات المشاركة في حماية دخول الغلاف، واختبار المنتجات الكهربائية، واختبارات الامتثال.
