IEC 60112 جهاز اختبار تتبع التسرب لاختبار المواد العازلة للمركبات الكهربائية CTI PTI

IEC 60112 جهاز اختبار تتبع التسرب لاختبار المواد العازلة للمركبات الكهربائية CTI PTI

معلومات المنتج:

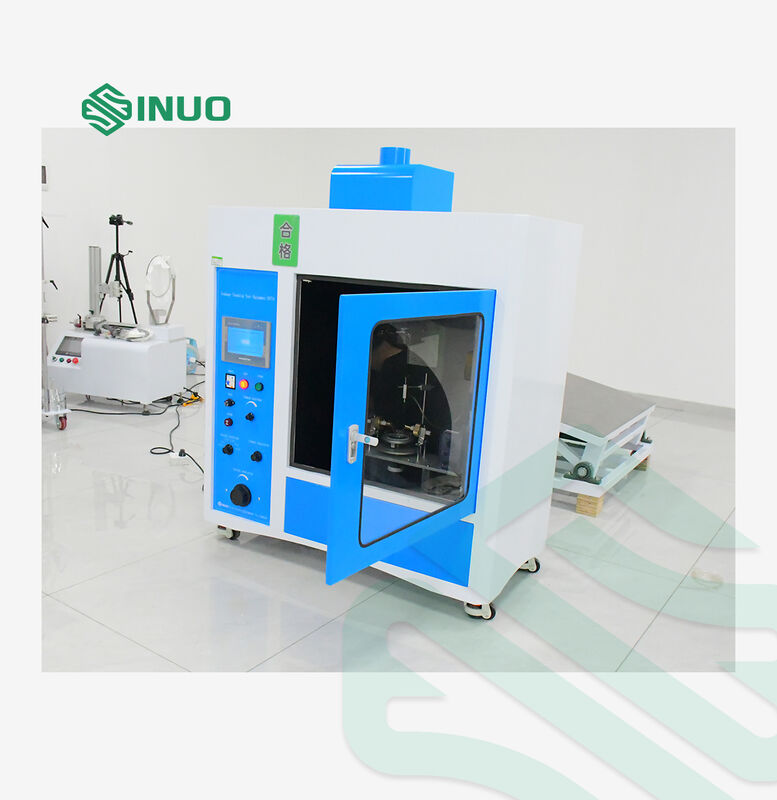

جهاز اختبار مؤشر التتبع المقارن (CTI) ومؤشر التتبع (PTI) SN774 هو جهاز اختبار معملي احترافي مصمم لتقييم أداء مقاومة التتبع للمواد العازلة الصلبة. متوافقة تمامًا مع المعايير الدولية IEC وUL وASTM العالمية، ويتم اعتماد معدات اختبار الدقة هذه على نطاق واسع من قبل مختبرات فحص الجودة ومصانع التصنيع ومؤسسات إصدار الشهادات التابعة لجهات خارجية في جميع أنحاء أوروبا وأمريكا الشمالية وجنوب شرق آسيا ومناطق عالمية أخرى.

لمحاكاة بيئة العمل الفعلية للمنتجات الكهربائية، يستخدم جهاز الاختبار تقطير سائل كلوريد الأمونيوم ووضع توصيل القطب الكهربائي عالي الجهد للكشف عن فشل العزل وتتبع الانهيار واشتعال اللهب للمواد العازلة تحت العمل المشترك للمجال الكهربائي والرطوبة والملوثات. فهو يوفر بيانات اختبار دقيقة وموثوقة لاختيار المواد وشهادة سلامة المنتج ومراقبة جودة المنتجات الكهربائية والإلكترونية.

مزايا المنتج والميزات الرئيسية

تكوين اختبار عالي الدقة: مجهزة بمضخة صغيرة بارزة مستوردة لضمان حجم قطرة السائل فائقة الدقة وفاصل التقطير، مما يزيل أخطاء التشغيل اليدوي ويضمن نتائج اختبار قابلة للتكرار.

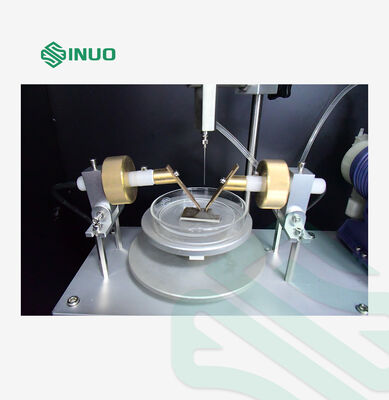

القطب الكهربائي البلاتيني الاحترافي: يعتمد قطبًا كهربائيًا من البلاتين بالحجم القياسي بزاوية 60 درجة وضغط ثابت 1.00 نيوتن، وعرض الضغط في الوقت الحقيقي على الشاشة، يلبي متطلبات الاختبار القياسية بالكامل.

نظام التحكم الذكي PLC: مجهزة بشاشة لمس كاملة الألوان مقاس 7 بوصات، وإعداد بنقرة واحدة لجهد الاختبار، والتيار، وأوقات التقطير ومعلمات التوقيت، وتشغيل بسيط وعرض ذكي للبيانات.

تصميم آمن وإنساني: غرفة اختبار مغلقة، تشغيل خارجي بعد إغلاق الباب، إنذار تلقائي لفشل التتبع (≥2s)، مما يضمن سلامة المشغل بشكل فعال.

هيكل قابل للتعديل والمعايرة: مجهزة بكتلة قياس قياسية، وارتفاع طاولة قابل للتعديل وزاوية قطب كهربائي، مريحة للمعايرة السريعة وتلبية متطلبات الاختبار المتنوعة.

تغطية واسعة للتطبيق: مناسب لجميع أنواع مواد العزل الكهربائي والبلاستيك الهندسي والملحقات الكهربائية، ويدعم فحص الجودة الصناعية واختبار البحث والتطوير.

المعلمات التقنية

المعلمة \ النموذج	SN774 (0.5 متر مكعب)
جهد العمل	تيار متردد 220 فولت ±10% / 50 هرتز، 1 كيلو فولت أمبير
يتحكم	بلك
عرض	شاشة ملونة تعمل باللمس مقاس 7 بوصة
اختبار الجهد	0 ~ 600 فولت قابل للتعديل، الدقة 1.5%
جهاز توقيت	9999X0.1S
القطب	قطب البلاتين، زوج واحد
البعد الكهربائي البلاتيني	(5 ± 0.1) × (2 ± 0.1) × (5) مم، 30 درجة مائلة
يشمل القطب الزاوية والمسافة	60°±5°، المسافة (4±0.1㎜)
ضغط القطب	1.00 ن ± 0.05 ن يمكن تعديل الضغط ويمكن قياس القيمة وعرضها في الوقت الحقيقي على شاشة اللمس

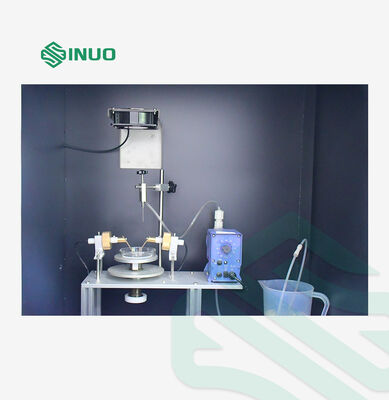

إسقاط السيطرة على السائل	يتم التحكم بها بواسطة مضخة صغيرة حجم السائل المتساقط والفاصل الزمني دقيقان العلامة التجارية Micropump: بارزة
الفاصل الزمني لإسقاط السائل	30±5S، قابل للتعديل
انخفاض ارتفاع السائل	35 ± 5 ملم
تأخير نزول السائل	0.2S (وقت فتح صمام الملف اللولبي)
إسقاط حجم السائل	45 ~ 50 بالتنقيط / سم3
دائرة تأخير الوقت	2 ± 0.1 ثانية (في 0.5 أمبير أو تيار أكبر)
انخفاض ضغط الدائرة القصيرة	8% كحد أقصى
تيار الدائرة القصيرة	1±0.1 أمبير 1%
سرعة الرياح	0.2 م / ث
المتطلبات البيئية	0～40 درجة مئوية، الرطوبة النسبية ≥80%، في مكان لا يوجد فيه اهتزاز واضح وغاز مسبب للتآكل
حجم المعدات والوزن	1100 مم * 550 مم * 1100 مم، 180 كجم
يتوافق مع المعيار	IEC60695، IEC60112، IEC 60598-1، IEC 60884-1، UL746A، ASTMD3638، إلخ.
