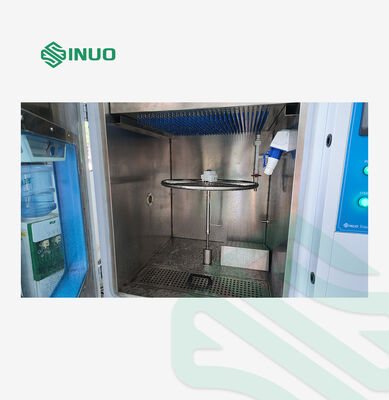

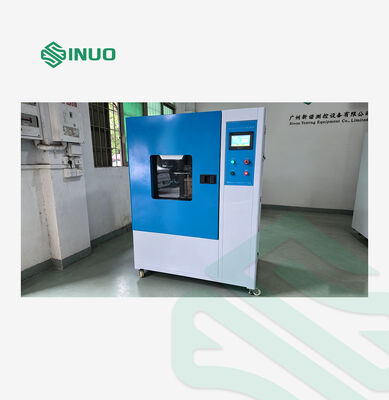

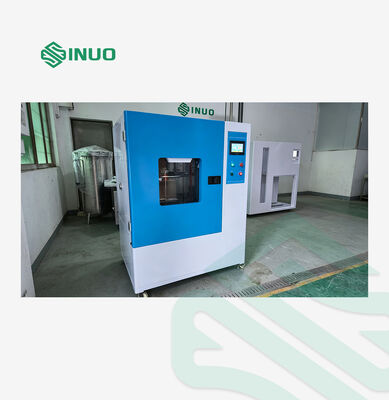

غرفة اختبار التنقيط الرأسي IEC 60529 IPX1-2 للأجزاء الإلكترونية والسيارات

المعلمات التقنية

المعايير الهيكلية

حجم الصفيحة

حوالي L600 × W600 مم

حجم الغرفة الداخلية

حوالي L800 × D800 × H1000 ملم

البعد الخارجي الكلي

حوالي L1250 × D1020 × H1750 مم

قطر الثقب

Ø0.4 ملم

المسافة بين الثقوب

20 × 20 ملم

قطر الجهاز

Ø600 ملم

المعايير الوظيفية

حجم الأمطار

IPX1: 1±0.5 ملم/دقيقة
IPX2: 3±0.5 ملم/دقيقة

وضع تنظيم التدفق

ضبط يدوي

وضع رفع الصفيحة

النوع الثابت غير القابل لرفع؛ الرفع يتحقق بواسطة لوحة تحويل حامل العينات

ارتفاع رفع الجهاز

400-700 ملم

قدرة حمولة الجهاز

50 كجم

زاوية ميل الجهاز

0° أو 15° (الإشارة الأفقية)

سرعة دوران الجهاز

1 r/min (للتجربة IPX1)

نطاق وقت الاختبار

0-999 دقيقة

أجهزة حماية السلامة

الحماية من تسرب الأرض، الحماية من نقص المياه، الحماية من الدائرة القصيرة

المعلمات الكهربائية

إمدادات الطاقة

220 فولت متردد

الطاقة المسجلة

1.0 كيلوواط

الملحقات القياسية

نسخة واحدة من دليل التشغيل
نسخة واحدة من شهادة المصنع
1 بطاقة ضمان للمعدات
1 غلاف فلتر
100 إبرة اختبار للقطرة
20 قاعدة إبرة نقية

ظروف التشغيل

يجب على المستخدم ضمان الشروط التالية وإكمال الاتصالات المقابلة.

موقع التثبيت

1. أرضية مسطحة مع تصريف سلس؛ يجب أن تكون الأرضيات والجدران مقاومة للماء، ومجهزة بمصارف أرضية أو خنادق تصريف.
2. سعة حمولة الأرضية ≥ 200 كجم/م2
3. الموقع المتنفّس جيداً
4. لا توجد اهتزازات شديدة حول المعدات
5. لا وجود لتداخلات ساحة كهرومغناطيسية قوية حول المعدات
6. لا توجد مواد قابلة للاشتعال أو متفجرة أو آكلة أو غبار بالقرب من المعدات
7. مساحة كافية للتشغيل والصيانة حول الوحدة: 600 مم من الفضاء الخالي على الجانبين الخلفي واليسري واليمين والعلوي
8. مساحة 1200 ملم في الجانب الأمامي للمعدات

ظروف البيئة

درجة الحرارة: 5°C ~ 35°C
الرطوبة النسبية: ≤85% RH
ضغط الغلاف الجوي: 86 kPa ~ 106 kPa

ظروف إمدادات الطاقة

الجهد و التردد

AC 220V±10٪، 50Hz±10٪؛ الأسلاك الحية + الأسلاك المحايدة + أسلاك الأرض الواقية

الطاقة المثبتة

1.0 كيلوواط

مقاومة الأرض الواقية

المقاومة الوقائية للأرض أقل من 4 Ω

مفتاح الطاقة

1. يجب على المستخدم تثبيت مقطع مدار مستقل للتيار المتبقي (RCCB) ذات القدرة المقابلة حصراً لهذا المعدات في موقع التثبيت.
2. محظور استخدام مفاتيح السكاكين أو المقابس الجدارية
3. يجب تثبيت مفك التيار المتبقي على بعد مترين من المعدات.

احتياجات إمدادات المياه

1. يجب على المستخدم توفير إمدادات المياه بضغط المياه ≥0.2 MPa ، مجهزة بنقرة مياه ذات 4 نقاط في موقع التثبيت.
2. يجب أن تكون صنبور المياه على بعد مترين من المعدات.

احتياجات إمدادات الهواء

مطلوب ضاغط هواء؛ يوصى بالضغط الهوائي: 0.6 ~ 0.8 MPa.
