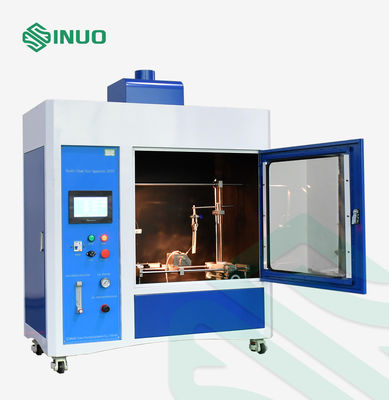

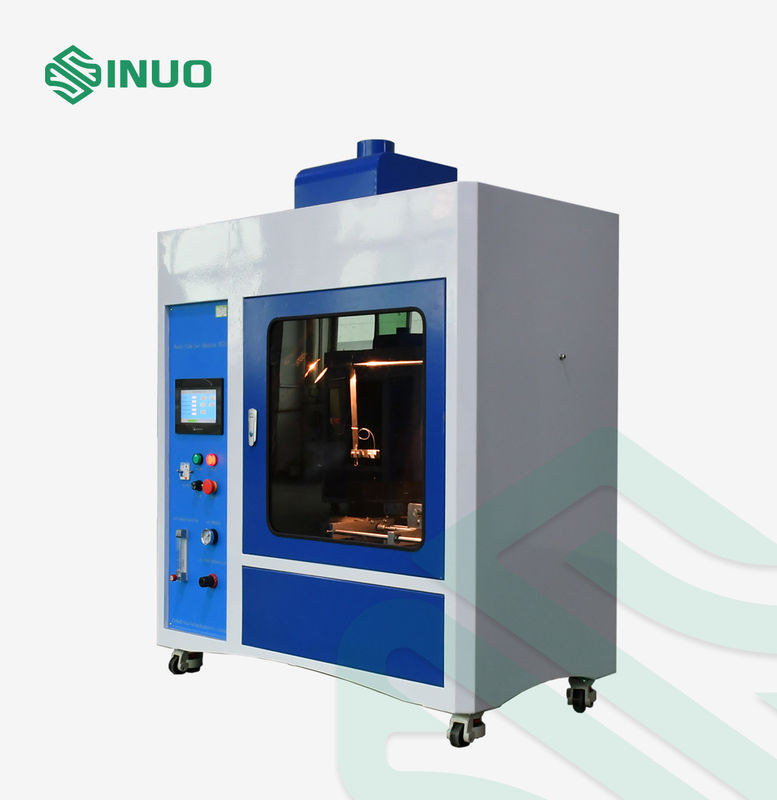

اختبار اللهب الإبرة مع التحكم في PLC وشاشة اللمس

جهاز اختبار اللهب الإبرة مصمم لتقييم خطر الحريق للمنتجات الكهربائية والإلكترونية والمكونات والمواد العازلة والمواد القوية القابلة للاشتعال في ظل ظروف العطل.

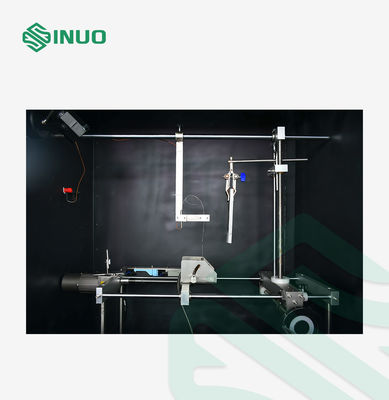

يطبق الجهاز المختبر لهب الإبرة المتحكم به على العينة المختبرة بزاوية محددة ويقيم ما إذا كانت المادة ستشتعل ، وكذلك مدة الشعلة وسلوك الاحتراق بعد التعرض.

تم تصميم المعدات وفقًا لمعيار IEC 60695-11-5 وهي مناسبة لاختبار اللهب من الإبرة في ظل ظروف الاختبار المحددة.

مع تحكم PLC وشاشة لمس ملونة 7 بوصات ، يوفر SN773 عملية اختبار تلقائية ومراقبة المعلمات المريحة لتطبيقات المختبرات ومراقبة الجودة.

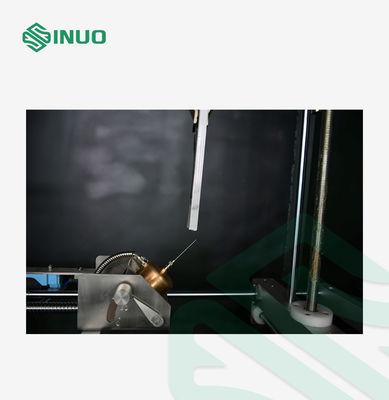

يستخدم الاختبار مُحرقًا على شكل إبرة مزودًا بغاز البوتان.45 درجةإلى العينة أثناء الاختبار.

يتم تطبيق اللهب المحدد على العينة لمدة المدة المطلوبة. يتم تقييم خطر الحريق بناءً على عوامل تشمل:

• ما إذا كانت العينة تستشعل
• ما إذا استمرت الاحتراق بعد تطبيق اللهب
• مدة الحرق
• انتشار اللهب أو سلوك الاحتراق

يساعد الاختبار في تقييم مقاومة المواد والمكونات للاشتعال الناجم عن اللهب الخارجي الصغير في ظل ظروف غير طبيعية أو خطأ.

نظام التحكم في PLC يعمل على أتمتة تسلسل الاختبار ويحسن من إمكانية تكرار الاختبار.

واجهة الشاشة اللمسية سهلة الاستخدام تسمح للمشغلين بتعيين ومراقبة معايير الاختبار بسهولة.

ارتفاع اللهب يمكن ضبطه إلى 12 ± 1 ملم ويمكن التحقق منه باستخدام مقياس ارتفاع اللهب المورد.

مؤقت المدمج يدعم قياس دقيق للإشعال ومدة الاحتراق.

يتضمن إجراء الاختبار نظام طيران مستقل للمساعدة في الحفاظ على ظروف الاختبار المطلوبة.

المعلم/ النموذج	SN773
الجهد العامل	التيار المتردد 220 فولت/50 هرتز
التحكم	PLC
العرض	شاشة لمسة ملونة 7 بوصات
جهاز توقيت	9999X0.1S
محرقة	الحفرة الداخليةφ0.5mm ± 0.1mm ، OD ≤φ0.9mm ، L ≥ 35mm ، الفولاذ المقاوم للصدأ
زاوية الاحتراق	ميل 45 درجة ((اختبار)) أو عمودي (عند ضبط ارتفاع اللهب)
ارتفاع اللهب	12±1mm قابل للتعديل ((مع مقياس ارتفاع اللهب)
فئة الغاز	95% من غازات البيوتا (يمكن استخدام غاز المشعل المعبأة)
نطاق اختبار درجة الحرارة	0~1000°C
متطلبات تسخين اللهب	من 100° إلى 700°،الوقت للقيم القياسية ضمن 23.5S±1S
الحرارة الحرارية	φ0.5 الدرع السلك النيكل الكروم/النيكل الألومنيوم K-ثيرموبول
متجر العمل	0.5 مكعب، صندوق من الفولاذ المقاوم للصدأ، خلفية سوداء
عملية الاختبار	إجراءات الاختبار التحكم التلقائي، مسار الهواء المستقل
تعديل حجم الحجم	ضبط عداد التدفق
الملحقات	لوحة الصنوبر الأبيض * 1 ورق النسيج *5 مقياس ارتفاع اللهب حسب الشكل A.3 * 1 جهاز تحكم عن بعد*1: أنبوب نفاذ من ورق الألومنيوم *1
حجم المعدات ووزنها	1100ملم* 550ملم* 1100ملم، 120كغ
تتوافق مع المعيار	IEC 60695-11-5، الخ
