| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4423 |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

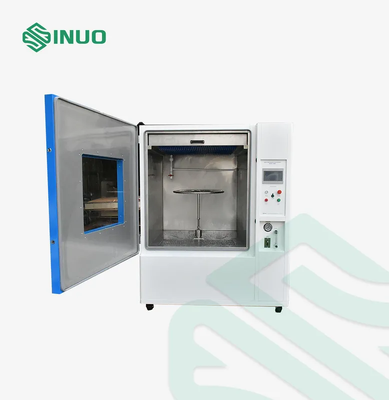

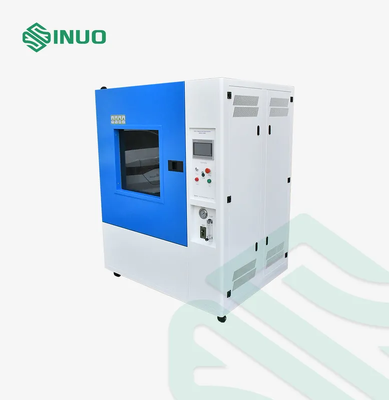

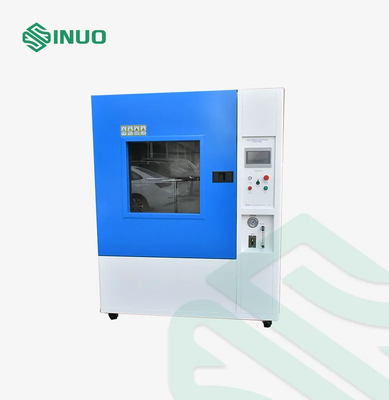

تم تصميم معدات اختبار مقاومة التنقيط للإلكترونيات للطيران المدني DO-160G لاختبار مقاومة الماء للمعدات المحمولة جواً والإلكترونيات الجوية المعرضة لمياه متساقطة أو نازفة أثناء تشغيل الطائرة.
يقوم النظام بمحاكاة بيئة مياه متساقطة خاضعة للرقابة على العينة الاختبارية ويساعد في تقييم ما إذا كان الغلاف والمعدات يمكنهما الحفاظ على الأداء المطلوب بعد التعرض للماء.
تم تصميم الاختبار للتحقق مما إذا كانت معدات الطيران الجوي من النوع W يمكنها الحفاظ على الأداء السليم عند تعرضها لبيئة مياه متساقطة. يقوم بتقييم الأداء الوقائي لغلاف المنتج ضد تنقيط الماء.
يقوم الجهاز بالتحكم في تدفق إمدادات المياه لتحقيق معدل التنقيط المطلوب البالغ 140 لتر/متر مربع/ساعة. يولد تدفقًا موحدًا للمياه على كامل سطح غلاف العينة الاختبارية لمحاكاة بيئة التنقيط المحددة.
يقوم النظام بالتحكم في تدفق إمدادات المياه للحفاظ على معدل التنقيط البالغ 140 لتر/متر مربع/ساعة ويوفر توزيعًا موحدًا للمياه عبر كامل سطح غلاف العينة.
تيار متردد 220 فولت ±5%، 50 هرتز
يجب تركيب المعدات وتشغيلها في ظل الظروف التالية:
| البند | المتطلب |
|---|---|
| درجة الحرارة المحيطة | 15-35 درجة مئوية |
| الرطوبة النسبية | 25-75% رطوبة نسبية |
| الضغط الجوي | 86-106 كيلو باسكال (860-1060 ملي بار) |
| التركيب | أرضية مستوية مع إضاءة مناسبة |
| السلامة الكهربائية | مفتاح أو مقبس تسرب مقاوم للماء |
| المياه والصرف | مرافق جيدة لإدخال المياه والصرف |
استخدم مياه نظيفة أو مياه صنبور خالية من الشوائب. الجهاز مزود بجهاز لتنقية المياه وترشيحها للمساعدة في ضمان جودة المياه المناسبة لاختبار التنقيط.
| التحكم والتشغيل | نظام تحكم ذكي PLC وشاشة لمس |
| أبعاد الصندوق الداخلي والخارجي | الصندوق الداخلي WDH=1000×1000 مم × 1000 مم، الصندوق الخارجي WDH=1280×2050 مم × 2150 مم |
| منطقة اختبار التنقيط | WD=800×800 مم، يمكن تخصيص أحجام أخرى |
| ارتفاع التنقيط | المسافة بين الإبرة والعينة هي 0-500 مم، عن طريق ضبط ارتفاع القرص الدوار أو رفع العينة |
| سرعة التنقيط (تدفق المياه) | 140 لتر/متر مربع/ساعة، تعديل تلقائي، الرجوع إلى الشكل القياسي أ، يستخدم الجهاز مقياس تدفق إلكتروني للتحكم في كمية المياه التي يتم ضخها في خزان المياه، بحيث يلبي خرج المياه من الإبرة متطلبات المعيار |
| رسم تخطيطي |
|

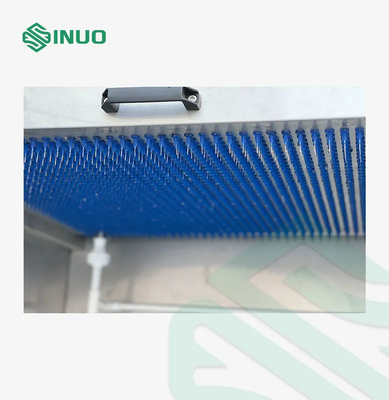

| قطر ثقب دبوس صينية قطرات المطر | 0.33 مم ±0.01 مم |
| تباعد فتحات التنقيط | 25 مم × 25 مم، ترتيب مصفوفة |
| مراقبة درجة حرارة السائل، مراقبة درجة الحرارة المحيطة، | الجهاز مزود بجهاز ترموستات، يمكنه تسخين العينة. تأكد من أن درجة حرارة العينة أعلى بـ 10 درجات مئوية على الأقل من درجة حرارة الماء. تقتصر معلمات درجة الحرارة وفقًا لـ JJF1101. تأكد من تجانس درجة الحرارة في غرفة التجربة. |
| موقع صندوق التنقيط | يقع في الجزء العلوي من الصندوق الداخلي، موقع ثابت. |
| وقت الاختبار | 0-99.9 دقيقة، يمكن ضبطه مسبقًا. |
| مادة الصندوق | الصندوق الداخلي مصنوع من الفولاذ المقاوم للصدأ SUS304. |
| نظام تدوير المياه | يحتوي مدخل المياه على جهاز ترشيح تنظيف، ويتم جمع مياه التنقيط الاختبارية تلقائيًا في خزان المياه عبر الهيكل ويمكن إعادة تدويرها. |
| الحماية والسلامة | حماية تسلسل الطور، حماية التسرب، حماية نقص المياه، حماية غير طبيعية |
