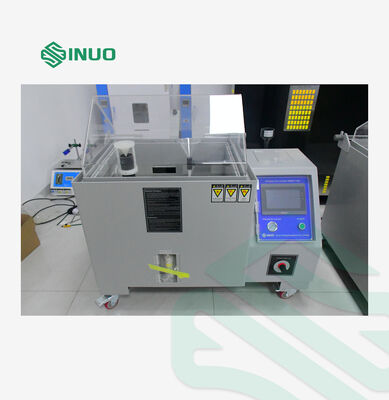

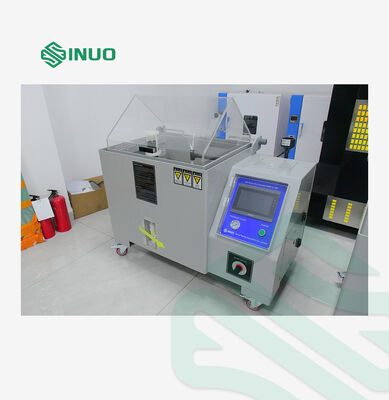

غرفة اختبار رذاذ الملح IEC 60068-2-11 لاختبار مقاومة التآكل المتسارع

1. درجة حرارة البيئة هي 5~30 درجة مئوية، والرطوبة النسبية هي ≤ 85% ر.ح؛

2. يجب أن يكون موقع التركيب مستويًا وخاليًا من الاهتزازات؛

3. يجب إبقاء الجهاز بعيدًا عن مصادر الحرارة والمواد القابلة للاشتعال والمتفجرة؛

4. يجب ألا يتعرض موقع التركيب لأشعة الشمس المباشرة، ويجب الحفاظ على دوران الهواء الداخلي؛

5. يجب أن يكون موقع تركيب الجهاز نظيفًا، ويجب عدم تركيبه في مكان به غبار كثير أو عند مخرج الغبار.

درجة حرارة المختبر: درجة حرارة الغرفة ~ 50 درجة مئوية

درجة حرارة برميل الضغط: درجة حرارة الغرفة ~ 63 درجة مئوية

الرطوبة النسبية ≥ 85% ر.ح

درجة حرارة المختبر درجة حرارة الغرفة → +50 درجة مئوية ≤ 60 دقيقة

درجة حرارة برميل الضغط درجة حرارة الغرفة → +63 درجة مئوية ≤ 60 دقيقة

دقة درجة الحرارة: 0.1 درجة مئوية

انحراف درجة الحرارة: ± 1 درجة مئوية

توحيد درجة الحرارة: 2 درجة مئوية

تقلب درجة الحرارة: 1 درجة مئوية

حجم الرش (مل/80 سم مربع/ساعة) 1.0~2.0 (يُجمع لمدة 16 ساعة على الأقل، ويُؤخذ متوسط القيمة)

ضغط الرش: 1.00 ± 0.01 كجم/سم مربع

قيمة الأس الهيدروجيني للسائل الطبي: محايد 6.0~7.0، حمضي 3.0~3.1

قيمة الأس الهيدروجيني لمحلول الرش: محايد 6.5~7.2، حمضي 3.1~3.3

وقت التحكم: يمكن ضبط 1 ثانية ~ 9999 ساعة بشكل تعسفي

ملاحظة: قد يؤدي فقدان ثاني أكسيد الكربون في المحلول أثناء الرش إلى تغيير قيمة الأس الهيدروجيني. يمكن استخدام الطرق التالية، مثل تسخين المحلول إلى أكثر من 35 درجة مئوية قبل وضعه في معدات الاختبار، أو استخدام ماء مغلي طازج لإعداد المحلول لتقليل محتوى ثاني أكسيد الكربون في المحلول، مما يمكن أن يتجنب تغيير قيمة الأس الهيدروجيني. يهدف اختبار الحمض أو اختبار رذاذ الملح المعجل بالنحاس إلى ضمان قيمة الأس الهيدروجيني لمحلول الرش، وضبط قيمة الأس الهيدروجيني للمحلول إلى 2.8~3.0 والتحقق مما إذا كان المحلول و/أو المادة المذابة تلبي المتطلبات.

1. IEC 60068-2-11-1981 طريقة اختبار رذاذ الملح

2. ASTM. B117-2009 اختبار رذاذ الملح

3. JIS H8502 طريقة اختبار رذاذ ماء الملح

4. ISO 9227-2006 طريقة اختبار رذاذ ماء الملح

5. GB-T5170.8-2008 طريقة فحص معدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - معدات اختبار رذاذ الملح

6. GB-T5170.11-2008 طريقة فحص معدات اختبار الغاز المسبب للتآكل

7. ISO9227 اختبار رذاذ الملح

يستخدم المختبر لوح PVC بولي إيثيلين مستورد (جنوب آسيا، تايوان) بسماكة 5 مم ودرجة حرارة تحمل 85 درجة مئوية.

غطاء الختم للمختبر مصنوع من لوح أكريليك مستورد بسماكة 5 مم.

تعتمد زجاجة إعادة تعبئة الكاشف على اكتشاف مستوى الماء المرفق المخفي، وهو سهل التنظيف وليس من السهل كسره.

برميل الهواء المضغوط مصنوع من برميل مقاوم للضغط العالي من الفولاذ المقاوم للصدأ SUS304 #، والذي يتمتع بأفضل تأثير عزل حراري.

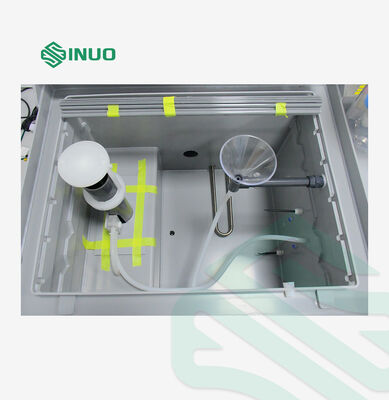

يعتمد رف مواد الاختبار على رف تقسيم مستوٍ، والذي يمكنه تعديل زاوية سقوط الضباب والتعرض للضباب من جميع الجوانب بحرية. توجد عينات كثيرة موضوعة.

يتم تشغيل غطاء الختم هوائيًا.

يتم إغلاق المختبر بالماء لضمان عدم تسرب الغاز المسبب للتآكل من الصندوق.

صندوق التحكم وصندوق الاختبار مدمجان، والهياكل اليمنى واليسرى سهلة التشغيل.

يتم اعتماد هيكل فصل الماء والكهرباء لمنع دخول الماء إلى صندوق التحكم الكهربائي وتلف الملحقات بشكل فعال.

غطاء الختم للمختبر مصنوع من لوح أكريليك مستورد بسماكة 5 مم، والجزء العلوي مصنوع من غطاء ختم بزاوية 1000 درجة، مما يمنع بشكل فعال تكثف القطرات على سطح العينة أثناء الاختبار ويؤثر على نتائج الاختبار.

مقياس الضغط، مفتاح الطاقة الرئيسي.

صمام الملف اللولبي لملء الماء، صمام الملف اللولبي للرش، صمام الملف اللولبي لإزالة الضباب، لوحة توزيع الطاقة، واقي درجة الحرارة الزائدة، برميل ضغط تشبع الهواء، صمام التحكم في الرش.

يتم اعتماد وضع تسخين بخار الماء، ويتحكم PID لأنبوب التسخين المصنوع من سبائك التيتانيوم في التسخين لتحقيق توازن درجة الحرارة.

1. تعويض المياه للمختبر وبرميل الضغط: يمكن توصيل أنظمة التحكم اليدوية والآلية لتعويض المياه بأنبوب مياه الصنبور للتحكم الآلي في تعويض المياه أو وضع تعويض المياه المزدوج اليدوي، وهو سهل الاستخدام؛

ملاحظة: إذا كانت مياه الصنبور تحتوي على الكثير من الشوائب أو كانت حمضية أو قلوية، فيجب تركيب فلتر عند مدخل المياه.

2. تعويض مياه السائل الطبي: يتم استخدام خزان مياه كبير مخفي بالداخل، ويتم استخدام تعويض المياه اليدوي.

جهاز تحكم بصمام الصرف، وضع الصرف اليدوي.

يعتمد على مبدأ برنولي لامتصاص الماء المالح ثم تذريره، مع درجة تذرير موحدة؛

لا توجد ظاهرة تبلور انسداد، مما يضمن معيار الاختبار المستمر؛

فوهة مصنوعة من زجاج خاص؛

يمكن لبرج الرش المخروطي القابل للتعديل تشتيت الرذاذ بفعالية، وضمان الرش الموحد والتحكم في كمية الرش.

مستمر/متقطع

يتم ضبط ضغط الرش على مرحلتين بمقدار 1 كجم/سم مربع. في المرة الأولى، يتم ضبط الهواء المضغوط إلى 2 كجم/سم مربع ويدخل برميل التشبع للتسخين. في المرة الثانية، يتم ضبط ضغط الرش إلى 1 كجم/سم مربع.

1. جهاز عادم ضباب متوازن الضغط بالكامل، يحتاج فقط إلى التوصيل بأنبوب عادم الضباب، ويقوم بتفريغ الضباب تلقائيًا وفقًا للضغط داخل الصندوق.

2. مفتاح زر إزالة الضباب اليدوي. ما عليك سوى النقر على هذا الزر قبل فتح غطاء حجرة الاختبار لإزالة الضباب الداخلي بسرعة.

3. ملاحظة: يجب تمديد أنبوب عادم الضباب للجهاز إلى مكان مفتوح في الهواء الطلق، ويجب تجنب الاقتراب من المواد المسببة للتآكل لمنع الضباب من الجهاز من تآكل المواد الأخرى؛ يجب أن يكون أنبوب عادم الضباب الممتد خالياً من الانحناءات المتموجة لمنع التكثف في أنبوب عادم الضباب من سد أنبوب عادم الضباب وتفريغ الغازات العادمة بفعالية.

1. شاشة لمس 7 بوصات، واجهة سهلة الاستخدام، جميع المعلومات في لمحة واحدة.

2. نظام حماية شامل رقمي متعدد الإنذار بالأعطال، يمنع الاحتراق الجاف ودرجة الحرارة الزائدة.

3. يعتمد على خرج SSR عالي الطاقة ووصلات مرحل فضية نقية مستوردة، بعمر خدمة 106.

4. وضع تحكم متعدد المسارات، يمكن اختباره في وضع مستمر/متقطع/يدوي/تلقائي.

5. مجهز بوضع إزالة الضباب يدوي/تلقائي لضمان عدم تسرب ضباب الملح، لتجنب تآكل المختبر.

6. تضمن طريقة التصحيح المخفية أن درجة الحرارة قابلة للتحكم بشكل مطلق.

7. مع وظيفة ذاكرة انقطاع التيار الكهربائي. في حالة انقطاع التيار الكهربائي المفاجئ أو إيقاف التشغيل أثناء التجربة، يتم حفظ البيانات تلقائيًا، دون فقدان وقت التجربة، لتجنب إعادة إجراء التجربة.

يمكن ضبطه على شاشة اللمس

يعرض القيمة المحددة والقيمة الفعلية لدرجة الحرارة.

يتم عرضه على شاشة اللمس، الحد الأدنى للوقت 1 ثانية.

تشغيل مستمر/تشغيل متقطع.

الحد الأقصى والأدنى لنطاق درجة الحرارة القصوى 5 درجة مئوية.

قيمة درجة الحرارة المحددة، قيمة درجة الحرارة الحالية، الوقت المحدد، الوقت الحالي، وقت الرش، وقت الثبات الحراري، مؤشر الشذوذ لدرجة الحرارة الزائدة، مؤشر الشذوذ لنقص المياه، مؤشر نهاية التشغيل، مؤشر حالة الرش، مؤشر حالة إزالة الضباب.

مقاومة بلاتينية PT100.

وضع التحكم في تنظيم درجة الحرارة المتوازن PID المضاد للتكامل المشبع، BTC (معدات اختبار درجة الحرارة).

حماية من درجة الحرارة الزائدة القصوى، حماية من نقص المياه.

حماية من درجة الحرارة الزائدة القصوى، حماية من نقص المياه.

احتراق أنبوب التسخين الجاف، إمداد وتصريف المياه غير الطبيعي

حماية من التسرب، حماية من الحمل الزائد وقصر الدائرة

يجب أن تظل درجة حرارة بيئة المعدات ضمن 0 درجة مئوية ~ +45 درجة مئوية

يجب ألا تقل المسافة بين الجوانب اليسرى واليمنى والجدران الخلفية لصندوق الاختبار والجدار عن 600 مم، ويجب ألا تقل المسافة بين الأمام والجدار عن 800 مم. عند نقل المعدات، سواء كان بإمكانها الدخول إلى الباب، الممر، المصعد، إلخ، لتجنب التأثير على تقدم مشروعك.
