| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4421 |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
The Automotive Ice Water Splash Test Equipment is a specialized environmental testing system designed to evaluate the resistance of vehicle components against thermal shock caused by cold water splash and immersion conditions.
وفقًا لمتطلبات ISO 16750-4:2010 الفقرة 5.4 و VW80000 ،يُحاكي نظام الاختبار هذا ظروف القيادة الشتوية حيث تتعرض مكونات السيارات المُسخنة فجأة للمياه الجليدية من الطرق الرطبة.
من خلال تكرار تطبيق التعرض لدرجة حرارة خاضعة للرقابة وتأثير الماء الجليدي، تساعد المعدات في تحديد الإخفاقات المحتملة مثل تشق المواد، تلف الختم،العيوب المتعلقة بالتوسع الحراري في المكونات الكهربائية والميكانيكية للسيارات.
يستخدم على نطاق واسع من قبل شركات تصنيع السيارات وموردي مكونات السيارات الكهربائية ومختبرات اختبار المركبات ومعاهد البحوث للتحقق من الموثوقية ومراقبة الجودة.
يقوم النظام بإعادة إنتاج ظروف الطرق القاسية في فصل الشتاء عن طريق تسخين عينة الاختبار وتطبيق اختبارات سريعة في الماء الجليدي أو الغمر لتقييم مقاومة الصدمات الحرارية.
يدعم كليهما:
لتقييم شامل لقطع غيار السيارات.
توفر أنظمة التدفئة والتبريد المستقلة التحكم المستقر في:
يتم تصنيع نظام فوهات الرذاذ وفقًا لمتطلبات اختبار السيارات مع بناء SUS316 من الفولاذ المقاوم للصدأ ، مما يضمن مقاومة التآكل والموثوقية طويلة الأجل.
جهاز تحكم بشاشة لمسة ملونة مقاس 7 بوصات يتيح ظروف الاختبار القابلة للبرمجة ، ومراقبة في الوقت الحقيقي ، وتسجيل البيانات ، وتشغيل الاختبار التلقائي.
معدات اختبار VW80000 للتدفق في الماء الجليدي مناسبة للاختبار:
| التطبيق | الغرض من الاختبار |
|---|---|
| مكونات بطارية الكهرباء | تقييم الصدمة الحرارية وموثوقية الختم |
| أجزاء كهربائية للسيارات | اختبار مقاومة البقع بالماء البارد |
| مكونات حجرة المحرك | محاكاة حالة القيادة في فصل الشتاء |
| أجهزة الاستشعار والوحدات الإلكترونية | التحقق من الصمود البيئي |
| أنظمة إضاءة المركبات | تحليل التوسع الحراري والكراكينغ |
| موردي السيارات | التحقق من صحة المنتج وتفتيش الجودة |
يتم تسخين جهاز DUT (الجهاز قيد الاختبار) أولاً داخل غرفة درجة الحرارة إلى درجة حرارة محددة.

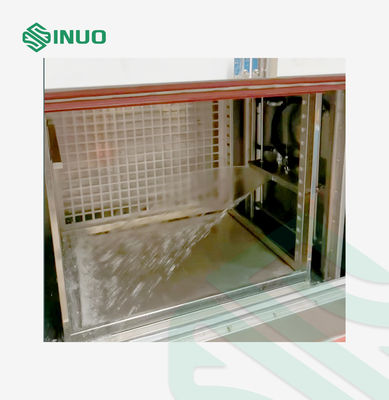

بعد الوصول إلى الحالة المطلوبة، يتم رش الماء الجليدي على سطح المكون لفترة محددة. يحاكي التغير المفاجئ في درجة الحرارة تأثير الماء البارد أثناء القيادة في فصل الشتاء.
هذا الاختبار يساعد على الكشف عن:
يتم غمر DUT المُسخّن في خزان ماء ثلجي أثناء تشغيله.
يتم التحكم في عمق الغوص عند 76 ± 5 ملم تقريبًا ، مما يسمح بتقييم موثوقية الوقاية من الماء ومقاومة الصدمات الحرارية في ظل ظروف صعبة.
| 1الأبعاد وحظر العينات | |
| حجم الاستوديو | 1000 × 1000 × 1000 ملم (W * D * H) |
| الأبعاد الخارجية (تقريبًا) | ما يقرب من 2000 × 1500 × 2100 ((ملم)) ((W*D*H)) |
| المعيار التنفيذي |
M3499-1:2017 المعيار الدولي ISO 16750-42010 فولكس فولكس 80000: 2009-10 إلخ |
| 2المؤشرات التقنية | |
| نطاق الحرارة | NT1معدل الحرارة |
| انحراف الحرارة | ≤2°C |
| توحيد درجة الحرارة | ≤2°C (أعلى هو حالة عدم الحمل) |
| معدل درجة الحرارة الداخلية | درجة حرارة الغرفة +10°C~150°C≤45 دقيقة |
| درجة حرارة المياه | 0~+4 درجة مئوية |
| توحيد درجة حرارة خزان الماء | ≤ ± 0.5°C |
| معدل تبريد درجة حرارة الماء | درجة حرارة الغرفة 2°C≤30 دقيقة |
| عمق الغوص | 76 ± 5 ملم (تحكم في ارتفاع تفريغ خزان المياه) |
| عدد دورات الاختبار | 0~100 مرة، قابلة للتعديل |
| حمولة السلة | ≥50kg (الرفع القابل للتحكم تلقائيًا) |
| حجم السلة | ≥500*500*500ملم |
| حجم العينة | ≤ 500 × 500 × 500 ملم |
| نمط فوهة رش الماء الجليدي |
يتم تصنيع فوهة و نظام معايرة الضغط وفقًا لمتطلبات GB/T28046.4-2011:5.4، SUS316 الفولاذ المقاوم للصدأ، قابلة للفصل. يمكن أن تشغيل العرض خارج الصندوق التحكم في تدفق الفوهة ووظائف أخرى
|
| مخطط رش المياه |
|
| كمية المياه الجليدية | 1PC |
| تدفقات حجم المياه المرتبطة بالسطح | QA = 3 l/m2 s |
| وقت الرش | 3s |
| دورات الاختبار | 0 ~ 100 مرة ، قابلة للتعديل |
| المسافة بين الفوهة والمنتج | 325±25ملم |
| سائل الاختبار | الماء غير المتأين أو + 5% NaCl + 3% غبار أريزونا الدقيق |
| سائل الاختبار | قابلة لإعادة التدوير |
| حجم خزان الماء الجليدي | حوالي 80 لتر |
| وقت التحول | ≤20s |
| القوة | 12 كيلوواط |
| وظيفة التنظيف التلقائي | بعد الانتهاء من الاختبار، يتم تنظيف خط الأنابيب والعينة تلقائيًا |
| متطلبات أخرى | نظام تصريف مستقل، نظام حماية تلقائي لرفع وتخفيض السلة، وتكنولوجيا مكافحة الانسداد للنفايات |
| 3الخصائص الهيكلية | |
| مادة الصندوق |
هذه المعدات تعتمد بنية صناعة لحام متكاملة. أ. مادة الصندوق الخارجي: صفيحة فولاذية مع رش البلاستيك B. خزان الداخلية: SUS316 الفولاذ المقاوم للصدأ يستخدم للصندوق الداخلي بأكمله والجزء الداخلي من الباب |
| باب صندوق |
هيكل باب واحد: يحتوي الباب على نوافذ مراقبة وشرائط إغلاق مقاومة لدرجات الحرارة العالية (شرائط إغلاق مزدوجة الطبقات) لضمان عدم تسرب الماء والدرجة المختبرة. زجاج متعدد الطبقات معقّد تحت الفراغ، هناك أضواء في الصندوق، ونفذة المراقبة لا تعكس الضوء. |
| العزل | مليئة بالرغوة البولي يوريثان + ألياف الزجاج لضمان أداء العزل الحراري ، حوالي 100 مم سميكة |
| فتحة الاختبار | قطر 100 ملم مع غطاء السيليكون |
| نظام الدورة الدموية | مروحة دائرة، محرك من الفولاذ المقاوم للصدأ؛ |
| نظام التدفئة |
سخان: سخان كهربائي من نوع Nichrome وضع التحكم: تعديل عرض النبضات بدون اتصال بنفس الفترة، SSR (إرسال الحالة الصلبة)
|
| مياه الاختبار | تبني نظام تبريد المياه الدائرة، لا ملفات ومثار داخل وخارج خزان المياه |
| مخزن المياه | خزان الماء SUS316 من الفولاذ المقاوم للصدأ |
| هيكل خزان المياه | ويتم دمج خزان المياه المدمج مع صندوق الاختبار الداخلي، والقاع مائل، وسهل التنظيف، والداخل من خزان المياه نظيف وخالي من العقبات مثل الملفوفات. |
| مراقبة مستوى المياه في خزان الغمر | الغمر بالماء ورذاذ هي نفس خزان المياه، وشاشة اللمس يمكن تعيين مستويات المياه المختلفة للحد من نفايات السائل اختبار |
| التصميم الخالي من التجميد | لا توجد ظاهرة التجمد عند الاختبار مع مياه الصنبور أو المياه المطهرة |
| ملء خزان المياه | طوافة ميكانيكية DN25 |
| تصريف الخزان، التفريغ | صمام الكرة من الفلفل من الفلفل من الفلفل من الفلفل |
| لوحة التحكم | جهاز التحكم، زر التشغيل |
| نظام التبريد |
اعتمدي تيكومسه الفرنسية أو ضاغط المكثف: يستخدم المكثف ذو الزعانف لتوفير مكان للتبريد والمواد التبريدية لتوفير تبادل البرد والحرارة لنظام التبريد مبادلة الحرارة: مبادلة حرارة من سبيكة التيتانيوم (غير مسموح بمبادلة حرارة من مواد عرضة للصدأ) جهاز الضغط: يتم استخدام صمام التوسع والأنبوب الشعري للجمع والتحكم ، كجهاز الضغط لهذه المعدات ،بحيث يمكن تغيير حالة المبرد بعد مرورها من خلال هذا الجهاز |
| نظام تصفية | يتم تجهيز أنابيب إمدادات المياه بمرشح سهل التنظيف للحد من الشوائب. |
| طائرات متحركة |
الـ 4 دعم القدم: 4 دعم قدم ثابت |
| نظام التحكم |
الحرارة: جهاز تحكم بشاشة لمسة ملونة 7 بوصات وضع التشغيل: يمكن برمجة ظروف الاختبار بشكل تعسفي ضمن نطاق قدرة الاختبار. دقة التحكم: 0.1°C وضع التحكم: التحكم التلقائي PID قياس الحرارة: مقاومة البلاتين PT100 |
| جهاز التحكم |
جهاز تحكم شاشة اللمس ذات اللون الحقيقي: يمكن لشاشة اللمس التحكم في درجة حرارة الصندوق، ودرجة حرارة خزان المياه، ومعدل التدفق، ومضخة المياه ووقت الاختبار، وما إلى ذلك.يتم عرض معدل التدفق ودرجة الحرارة مباشرة على شاشة اللمس، ويتم استخدام التيار الثابت التلقائي ودرجة الحرارة الثابتة. |
| طريقة الإعداد | القائمة باللغة الإنجليزية، إدخال الشاشة اللمسية |
| وضع التشغيل | التشغيل الدوري، التشغيل المستمر |
| إعدادات البرنامج | يمكن تخصيص اسم برنامج الاختبار ومعلمات البرنامج ، ويتم دعم تخزين البرنامج واستيراده. |
| وظيفة العرض | إعادة تحديث بيانات العينات الديناميكية في الوقت الفعلي ومعلمات الإعداد ، وظيفة إعادة تحديث المنحنى في الوقت الفعلي. يمكن عرض الضغط ، التدفق ، درجة الحرارة ، وقت الاختبار ، إلخ. |
| وقت الاختبار | 0-999min (تحكم الشاشة اللمسية) ، هناك خيارات زمنية قياسية متطابقة لمتطلبات مقاومة المياه المختلفة. |
| تواتر الاختبار | 1-999 مرة (تحكم الشاشة اللمسية) |
| وظيفة الإنذار | إيقاف التنبيه تلقائي، عرض سجلات الإنذار وتصديرها، إعداد الإنذار ووظائف تحليل الأخطاء |
| وظيفة التسجيل | وقت أخذ العينات هو 10 ثانية، ويمكن تسجيل المنحنى والبيانات التجريبية في غضون ثلاثة أشهر. يمكن استفسار بيانات أخذ العينات في كل لحظة في غضون ثلاثة أشهر بالتفصيل.يمكن تصديرها عن طريق USB2.0، يتم طباعتها وتسجيلها على جهاز الكمبيوتر الشخصي، ويمكن إنشاء تقرير البيانات. |
| 4. نظام الأمن | |
| توقف الطوارئ | يتم تجهيز المعدات مع زر إنذار خطأ، ويقع زر وقف الطوارئ على لوحة التحكم. إذا فشلت المعدات في التوقف، يمكن استخدام زر التوقف الطارئ لوقف |
| نظام التبريد | زيادة حرارة الضاغط؛ زيادة التيار في الضاغط؛ زيادة الضغط في الضاغط؛ زيادة حرارة مروحة التكثيف |
| مربع الاختبار | درجة الحرارة المفرطة القابلة للتعديل؛ فيوز درجة حرارة غرفة الاختبار؛ درجة الحرارة المفرطة لحدود قناة تكييف الهواء؛ ارتفاع درجة حرارة محرك المروحة |
| غيرها |
تسلسل مرحلة الطاقة الرئيسية وحماية فقدان المرحلة؛ حماية التسرب؛ حماية الإفراط والانقطاع القصير مفتاح الطاقة الرئيسي لديه وظيفة حماية من التسرب. مجهزة بجهاز حماية سلامة المياه؛ إنذار نقص المياه. |
| 5شروط الاستخدام (المستخدم يضمن استيفاء الشروط التالية) | |
| موقع التثبيت |
الأرض مسطحة ومتنفسة جيداً لا يوجد اهتزاز قوي حول الجهاز. لا يوجد مجال كهرومغناطيسي قوي حول الجهاز. لا توجد مواد قابلة للاشتعال والانفجار والآثار التآكلية والغبار حول المعدات. يتم حجز مساحة مناسبة للاستخدام والصيانة حول المعدات، انظر الدليل للتفاصيل |
| الظروف البيئية |
درجة الحرارة: 5°C~35°C الرطوبة النسبية: ≤85% ضغط الهواء: 86kPa106kPa |
| ظروف إمدادات الطاقة إمدادات الطاقة |
AC380V ثلاثي المراحل خمسة أسلاك نطاق التقلبات المسموح بها للجهد: AC (380 ± 38) V |
| سعة البطارية الحد الأقصى للتيار |
نطاق التقلبات المسموح بها في التردد: (50±0.5) هرتز المقاومة للأرض من سلك الأرض الواقي أقل من 4Ω يطلب من المستخدم تكوين مفتاح الهواء أو الطاقة من السعة المقابلة للمعدات في موقع التثبيت ، و وهذا المفتاح يجب أن تستخدم بشكل مستقل لهذا الجهاز |
| الميزة | الفائدة |
|---|---|
| الامتثال لمعايير ISO و VW | تلبي متطلبات اختبار السيارات العالمية |
| محاكاة حالة الطريق الحقيقية | يعيد إنتاج بيئات تأثير مياه الشتاء الباردة |
| قدرة الاختبار المزدوج | يدعم اختبار الصدمات الحرارية بالبرق والغمس |
| تصميم عالية الموثوقية | غرفة SUS316 ومكونات مقاومة للتآكل |
| التشغيل الذكي | الاختبار الآلي مع تسجيل البيانات |
