IEC 63370 الفقرة 19.10 نظام اختبار ضغط بطارية

البند 19.10 من معيار IEC 63370نظام اختبار ضغط علبة البطارية

تم تصميم نظام اختبار ضغط علبة البطارية لتقييم القوة الميكانيكية ومقاومة الضغط لعلب البطاريات المستخدمة في الأجهزة التي تعمل بالبطاريات والتي تحتوي على بطاريات كيميائية من أيونات معدنية.

وفقًا للبند 19.10 من معيار IEC 63370، تقوم هذه المعدات بمحاكاة ظروف تهوية البطارية غير الطبيعية عن طريق تطبيق ضغط داخلي متحكم فيه للتحقق مما إذا كانت علبة البطارية يمكنها تحمل الضغط المتولد أثناء حالة خطأ.

معدات اختبار سلامة البطاريات المعملية هذه مناسبة للمصنعين ومختبرات الاعتماد والمؤسسات البحثية التي تجري اختبارات ضغط علب البطاريات وتقييمات سلامة بطاريات الليثيوم والتحقق من الامتثال لمعيار IEC.

• مصمم وفقًا لمتطلبات سلامة البطاريات في البند 19.10 من معيار IEC 63370
• مناسب لمجموعات البطاريات الكاملة الكيميائية من أيونات معدنية
• نظام ضغط يدوي مع مراقبة دقيقة للضغط
• حجم حقن غاز قابل للتعديل لمتطلبات الاختبار المختلفة

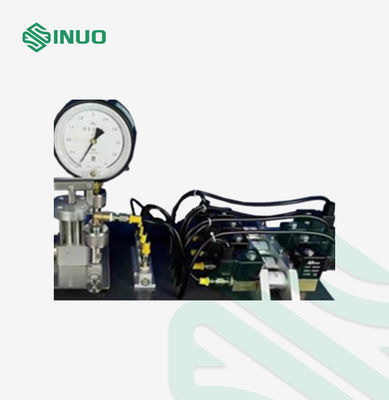

• التحقق من الضغط من خلال مقياس ضغط ميكانيكي عالي الدقة
• هيكل مدمج على سطح الطاولة مناسب للبيئات المعملية
• حل موثوق لاختبار سلامة الأجهزة التي تعمل بالبطاريات

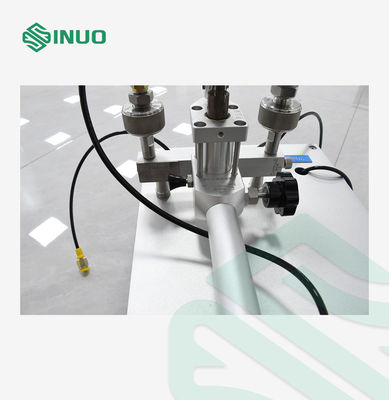

يتم ضغط العينة باستخدام مضخة يدوية حتى يصل الضغط الأولي إلى 2070 كيلو باسكال ± 10٪. تتم مراقبة الضغط من خلال مقياس الضغط المدمج، بينما تتحكم آلية شوط المكبس في عملية تعديل الضغط.

بعد الوصول إلى الضغط الأولي المحدد، يتم حقن حجم الهواء المطلوب من خلال فتحة بقطر 2.85 ± 0.05 مم وفقًا لمتطلبات المعيار. ثم تتم مراقبة عملية انخفاض الضغط، ويجب أن ينخفض الضغط الداخلي إلى أقل من 70 كيلو باسكال في غضون 30 ثانية.

بالنسبة للإصدار اليدوي، يتم التحكم في حجم الهواء المحقون بواسطة المشغل وفقًا لمتطلبات الاختبار.

نطاق العينة الاختبارية والتطبيق والمبدأ والهيكل وبيئة التشغيل
العينة الاختبارية والقيود	بطاريات كاملة تستخدم كيمياء أيونات معدنية.
الغرض من الاختبار	يستخدم لقياس مقاومة الضغط لعلبة الأجهزة التي تعمل بالبطاريات والمجهزة ببطاريات كاملة تستخدم كيمياء أيونات معدنية. يوضح الاختبار ما إذا كانت العلبة يمكنها تحمل الضغط المتولد عن تهوية البطارية أثناء حالة خطأ ويقيم قوة العلبة.

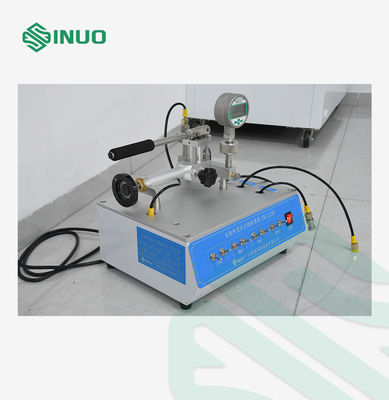

هيكل المعدات	تعتمد المعدات على هيكل صندوقي مع تحكم يدوي وعرض مقياس الضغط. يمكن تعديل حجم الغاز وفقًا لمتطلبات الاختبار. يتميز بتشغيل بسيط ومظهر مدمج، ويجمع بين مزايا المنتجات المماثلة في جميع أنحاء العالم. الأبعاد: حوالي 800 * 500 * 600 مم (عرض * ارتفاع * عمق) الوزن: حوالي 80 كجم
بيئة التشغيل	مصدر الطاقة: تيار متردد 220 فولت ± 10٪ / 50-60 هرتز؛ بيئة التشغيل: درجة حرارة التشغيل 0-40 درجة مئوية، الرطوبة 30٪ -90٪؛
مواصفات الأداء

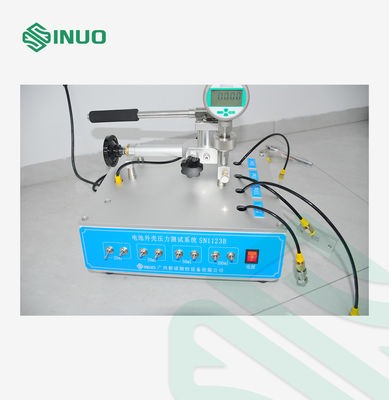

الموديل	SN1123B
المحطة	محطة واحدة
طريقة التحكم الكهربائي	تحكم يدوي، تشغيل بالأزرار وعرض مقياس الضغط
طريقة القيادة	ضغط يدوي
وسط الاختبار	غاز
ضغط الاختبار	0.01-2.5 ميجا باسكال؛ معروض على مقياس الضغط
وقت الاختبار	تحكم يدوي
عملية الاختبار	تركيب/إزالة العينة يدويًا والتحكم في العملية يدويًا
موصل الختم	التكوين القياسي: مجموعة واحدة؛ قطر الفتحة: 2.85 ± 0.05 مم
أبعاد ووزن المعدات	طول * عرض * ارتفاع = 800 * 500 * 600 مم، الوزن: حوالي 80 كجم

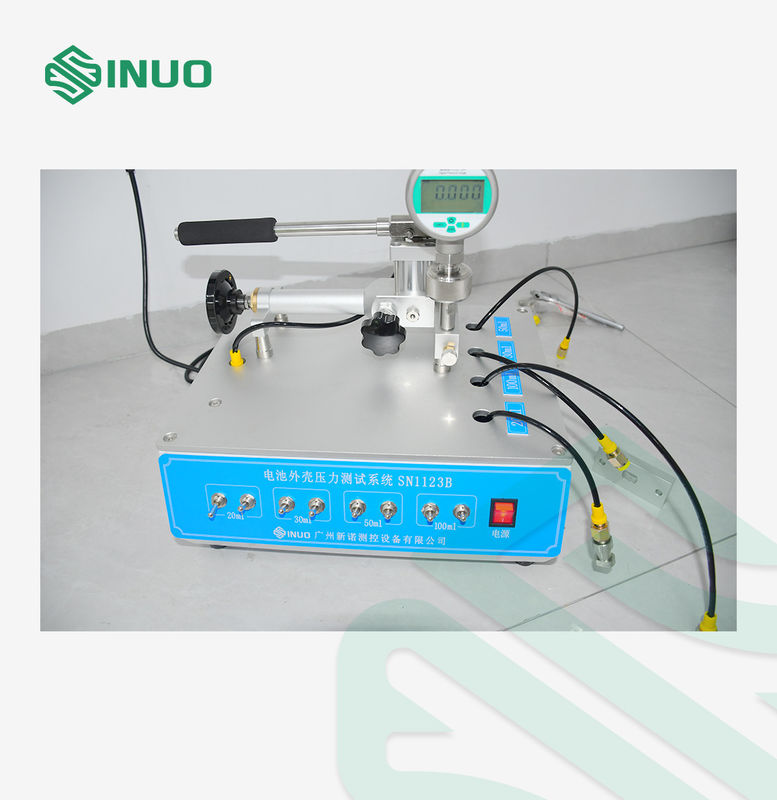

حجم حقن الهواء	20، 30، 50، 100 مل
بيئة التشغيل	الضغط الجوي: 80-106 كيلو باسكال؛ درجة الحرارة المحيطة: 5-40 درجة مئوية؛ الرطوبة النسبية: 20-80٪ RH. يجب تركيب المعدات في بيئة خالية من الاهتزازات أو الهزات الشديدة، والتداخل الكهرومغناطيسي، والغبار، والغازات المتفجرة، والغازات المسببة للتآكل، مع تهوية جيدة وظروف تبديد حرارة.

• اختبار سلامة الأجهزة التي تعمل ببطاريات الليثيوم
• التحقق من القوة الميكانيكية لعلبة البطارية
• اختبار الامتثال للبند 19.10 من معيار IEC 63370
• تطوير منتجات البطاريات القابلة لإعادة الشحن
• مختبرات اعتماد سلامة البطاريات
• مصنعو الأجهزة المنزلية
• مصنعو المعدات التي تعمل بالبطاريات
