| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1008 |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
اختبار كود IEC 61851-1 IK لجهاز شحن السيارات

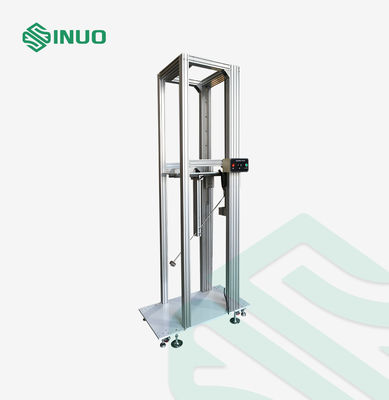

تم تصميم جهاز SNQC1008 High Energy Pendulum Hammer Impact Tester لاختبار القوة الميكانيكية ومقاومة الصدمة لمحطات شحن السيارات الكهربائية ، والأغراض الكهربائية ، وأغراض توزيع الطاقة ،صناديق القياس، و خزانات أجهزة التبديل.
تتوافق مع متطلبات IEC 60068-2-75 و IEC 62262 IK لحماية الاصطدام و IEC 61851-1 الفقرة 12.11، يقيّم الجهاز اختبار قدرة غطاء المعدات على مقاومة الضربات الميكانيكية الخارجية من خلال اختبارات تأثير المندول المتحكم بها والمطرقة العمودية.
يستخدم SNQC1008 على نطاق واسع من قبل الشركات المصنعة لشواحن الكهرباء ، ومصنعي المعدات الكهربائية ، ومختبرات الاختبار ، ومراكز البحث والتطوير للتحقق من تأثير IK وتقييم متانة الحجرة.
| مجال التطبيق | عينات اختبار نموذجية |
|---|---|
| اختبار معدات شحن الكهرباء | محطات شحن التيار المتردد، محطات شحن التيار المتردد، غرف EVSE |
| اختبار تأثير الحجرة الكهربائية | صناديق العدادات، خزانات التوزيع، خزانات أجهزة التبديل |
| اختبار السلامة الكهربائية الصناعية | معدات الكهرباء الكهربائية للطاقة والمحاطات الكهربائية الخارجية |
| اختبار المختبر | التحقق من مستوى حماية IK وفقاً لمعايير IEC |
| العينة والقيود | محطات شحن للسيارات الكهربائية; خزانات توزيع الطاقة; صناديق قياس; خزانات أجهزة التبديل |
| مبدأ الاختبار |
الاختبار Eha ((اختبار مطرقة البندول): يتم إطلاق عنصر الاصطدام بحرية من ارتفاع محدد من خلال أنبوب البندول بطول متر واحد ويصطدم بالعينات في أدنى نقطة مسار البندول.يتم توليد طاقة الاصطدام عن طريق تحويل الطاقة المحتملة الجاذبية إلى طاقة حركية، وبالتالي تحقيق الغرض من اختبار الأثر على العينة. اختبار Ehc (اختبار المطرقة العمودية): يتم إطلاق عنصر الاصطدام بحرية من ارتفاع محدد من خلال أنبوب توجيه ويصطدم بالعينات في أدنى نقطة للسفر الرأسي.يتم توليد طاقة الاصطدام من خلال تحويل الطاقة المحتملة الجاذبية إلى طاقة حركية، وبالتالي تحقيق الغرض من اختبار الأثر على العينة. |
| الهيكل والخصائص | هيكل عربة مع دعامة تركيب قابلة للتعديل عموديا و زاوية الاصطدام ، مناسبة لمختلف أحجام محطات شحن المركبات الكهربائية و متطلبات ارتفاع الاصطدام. |
| بيئة التشغيل | الأبعاد الإجمالية: W1300*D600*H3200mm؛الوزن: حوالي 250kg |
| النموذج | SNQC1008 | المواد الكيميائية | المواد المعدنية | |
| التحكم والتشغيل | عمل الزر | تحكم PLC، تشغيل الشاشة اللمسية | تحكم PLC، تشغيل الشاشة اللمسية | |
| منصة العينة | لا.. | نعم.. | نعم.. | |
| وظيفة منع التأثير الثانوي | نعم.. | نعم.. | نعم.. | |
| نطاق عينة الاختبار |
الملاحظة: الحجم الأقصى لمحطات الشحن المثبتة على منصة العينة لا يتجاوز W × D × H = 1 × 1 × 2.0 م. لا يتجاوز ارتفاع محطات الشحن القائمة على الأرض 2.0 م.
|
|||
| عناصر الاختبار |
|
|||
| نظام القيادة |
رفع: محرك + محرك خفض آلية الإفراج: الإفراج الكهرومغناطيسي |
|||
| نظام النقل | المسمار الكروي الدقيق + قاطرة توجيه خطية | |||
| تأثير الطاقة |
مطرقة البندول:2 J، 5 J، 10 J، 20 J، 50 J مطرقة رأسية: 2J، 5J، 10J، 20J، 50J (اختياري) |
|||
| الكتلة المكافئة لعناصر التأثير |
مطرقة البندول: 500 غرام1.7kg، 5kg، 5kg، 10kg، ± 2٪ ((رأس الاصطدام الزاوي اختياري) مطرقة عمودية: 500 غرام1.7kg,5kg,5kg,10kg±2% (اختياري) البناء من الفولاذ المقاوم للصدأ |
|||
| أنبوب البندول |
الطول:1000ملم،قطر الخارجي: 15.9ملم أنبوب فولاذي الطول:1000ملم،قطر خارجية: 10.0ملم أنبوب فولاذي |
|||
| غلاف المطرقة الرأسي | غلاف دليل متطابق مع رؤوس مطرقة مختلفة، أنبوب الفولاذ المقاوم للصدأ | |||
| ارتفاع موقع الصدمة للعينات (ارتفاع رفع البندول) | قابلة للتعديل الكهربائي لأعلى وأسفل،سكتة الدماغ: 300~1800 ملم | |||
| ارتفاع ضربة المطرقة العمودية | 500-2000ملم | |||

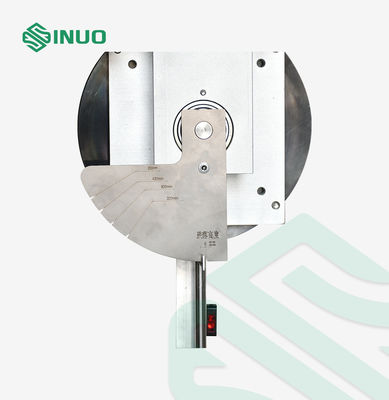

| ارتفاع الانخفاض ((ارتفاع تأثير البندول) | 0~500 ملم، مع إشارة مقياس تتوافق مع زاوية دوران البندول؛ يمكن أن يدور البندول من 0° إلى 90° | |||

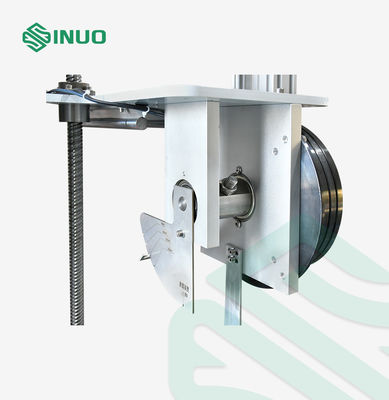

| تثبيت وإطلاق عنصر الأثر | آلية التثبيت والإفراج الكهرومغناطيسية من نوع الدبوس | |||
| لوحة القاعدة | صفيحة أساسية من الفولاذ المقاوم للحمل | |||
| طريقة النقل | مجهزة بأقدام الدعم والدورانات، مما يسمح بالحركة إلى وضعية الاصطدام المطلوبة. | |||
| الوظيفة الاختيارية | وظيفة منع الأثر الثانوي | |||
| المرفق | الجدول المرجعي لاختيار طاقة الأثر وعناصر الأثر | |||
الجداول المرفقة:الجدول 1 خصائص عناصر التأثير
| الطاقة/J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5٪ |
| الكتلة المكافئة ± 2%كغ | 0.25 ((0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| المواد | نايلون | الفولاذ | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2 ((10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| 1 لتر | يتم تحديدها بناءً على الكتلة المكافئة، انظر الملحق A | |||||
الجدول 2 ارتفاع الانخفاض
| الطاقة/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| الكتلة المكافئة/كيلوغرام | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1% ملم | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
الملاحظة 1: انظر الملاحظة في الفقرة 3.2.2. الملاحظة 2: يتم استنتاج وحدة الطاقة الجول (J) في هذا الجزء من تسارع الجاذبية القياسي (g) ، حيث يتم أخذ القيمة المستديرة لـ g على أنها 10 m/s2. |
|||||||||||||||
الجدول 3 العلاقة بين رمز IK وطاقة التأثير المقابلة
| رمز إيك | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| طاقة التأثير / J | أ | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| الملاحظة: IK11 مخصص للحجوزات الخاصة أو شبكات الحماية المستخدمة في البيئات الخارجية القاسية للغاية. عندما يتم تحديدها في معايير المنتج ذات الصلة،لا يحل اختبار الكيس الرملي محل اختبار IK11. | ||||||||||||
| a طبقاً لهذا المعيار، لا توفر الحماية. | ||||||||||||
