| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1018 |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

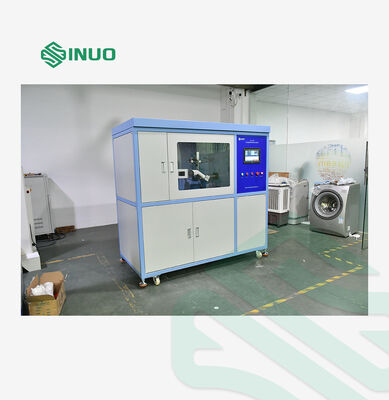

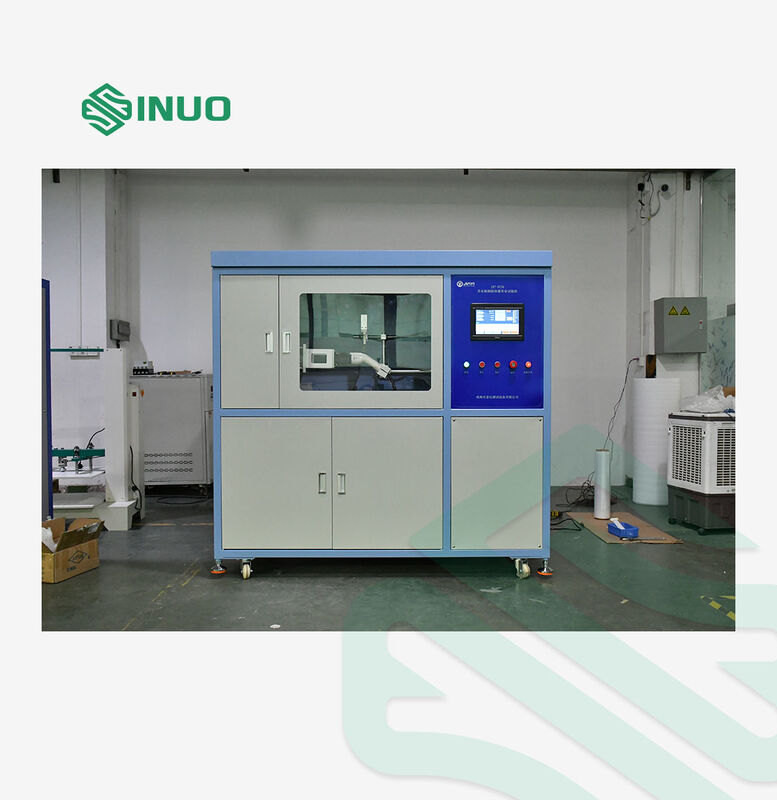

تم تصميم نظام اختبار عمر وارتفاع درجة الحرارة لمقابس شحن السلاح الكهربائي لتقييم متانة وأداء كهربائي وموثوقية السلامة لمقابس شحن المركبات الكهربائية.
مع النمو السريع للسيارات الكهربائيةمطلوب من موصلات الشحن أن تتحمل آلاف دورات التوصيل / فك التوصيل المتكررة مع الحفاظ على اتصال كهربائي مستقر وأداء درجة حرارة آمنة.
يقوم هذا النظام المتكامل للاختبار:
يتم استخدامه على نطاق واسع من قبل مصنعي شاحنات EV وموردي موصلات الشحن ومختبرات السيارات ومنظمات اختبار EVSE من طرف ثالث للتحقق من المنتجات واختبار الامتثال.
المعدات تتوافق مع IEC 62196-1: 2020 ومعايير موصلات الشحن الدولية الأخرى.

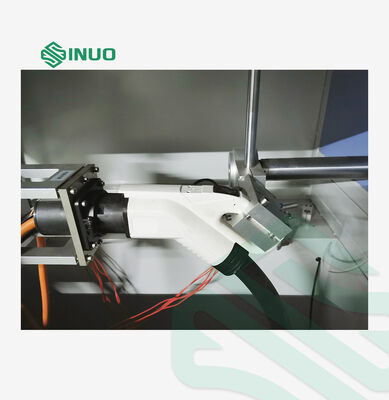

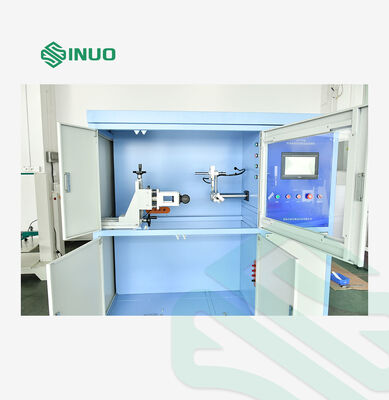

الآلية التي تعمل بمحرك الخدمة تضع وتسحب عدة مرات رابط الشحن لمحاكاة عمليات الشحن في العالم الحقيقي.
أثناء الاختبار، يراقب النظام:
عندما تحدث ظروف غير طبيعية، تتوقف المعدات تلقائيًا وتطلق إنذارًا.
يطبق النظام تيار متزامن عالي لمحاكاة ظروف الشحن الفعلية ويقيس تغيرات درجة الحرارة في جهات الاتصال.
يقوم بتقييم:
يقوم النظام بقياس مقاومة الاتصال قبل وبعد اختبار الصمود للتحقق مما إذا كان التشغيل المتكرر يؤثر على الأداء الكهربائي.
| المعيار | الاحتياج |
|---|---|
| الـ IEC 62196-1:2020 | ملحقات الشحن الموصلة للسيارات الكهربائية |
| IEC 60309-1:2012 | أقراص الصناعة ومنافذ المقابس |
| IEC 60998 | أجهزة الاتصال |
| IEC 60669 | مفاتيح تطبيقات منزلية |
| IEC 61058 | مفاتيح الأجهزة |
| IEC 60439 |
مجموعات أجهزة التبديل منخفضة الجهد |
|
المعلم |
المواصفات |
|---|---|
| جهاز القيادة | محرك الخدمة + المسمار الكروي + قاطرة توجيه خطية |
| سرعة الإدراج | 0.1 0.80 م/ث (يمكن ضبطه) |
| معدل الاختبار | 7.5 ضربات/دقيقة |
| ضربة الإدراج | 0 ️ 200 ملم (دقة 0.1 ملم) |
| قوة الإدراج القصوى | 900N |
| الأجهزة | قابلة للتعديل للشحنات المربعة / المستديرة ، φ ≥ 60mm |
| عدد الدورات | 1 999,999 (يمكن إعدادها مسبقًا) |
| نظام التحكم | 15 ٪ حاسوب صناعي + حاسوب حاسوب ياباني |
| وظائف السلامة | تسرب، زيادة في التيار، زيادة في الحمل، حماية عتبة، وقف الطوارئ |
| الأبعاد | 2000 × 1200 × 1800 مم (W × D × H) |
| الوزن | حوالي 450 كجم |
| إمدادات الطاقة | AC220V ± 10٪، 50 هرتز، 20A |
|
الجهد الخارجي |
DC6V |
|
تيار الاختبار القابل للتعديل |
DC10 ~ 2000.0A قابل للتعديل المستمر |
|
استقرار التيار الاختبار |
± (2٪ من القيمة المحددة + 5 كلمات) |
|
دقة العرض الحالية |
± (1% قراءة + 5 أرقام) |
|
دقة عرض الجهد العازل |
± (1% قراءة + 5 أرقام) |
|
استقرار فولتاج الاختبار |
(2% قيمة محددة + 5 كلمات) |
|
وقت التشغيل |
1~999.9 ثانية |
|
وقت انقطاع الطاقة |
1~999.9 ثانية |
|
أوقات التشغيل والإيقاف |
1~999999 مرات، مع وظيفة ذاكرة إيقاف التشغيل، إيقاف التشغيل التلقائي عندما تصل الأوقات |
|
اختبار ارتفاع درجة حرارة الحرارة |
وقت الفحص 1S |
|
نطاق قياس الحرارة |
0~200°C دقة ±0.3% من القراءة +1°C؛ الدقة: 0.1°C |
|
قياس الحرارة |
16 قناة (بما في ذلك نقطة واحدة لقياس درجة حرارة البيئة) |
|
تكوين المزدوج الحراري |
الشركة الأمريكية Q نوع T 30AWG الحرارة الشعاعي، طول 2 متر، ما مجموعه 16 |
|
سرعة الشراء |
1 ثانية/الوقت |
|
مجهزة بوحدة قياس درجة الحرارة التي طورتها شركتنا بشكل مستقل ، يمكن اختبارها بالكهرباء ، دون إضرار الأداة ، مع قدرة قوية على مكافحة التدخل ،ويمكن أن تصف بدقة منحنى درجة الحرارة على الكمبيوتر. |
|
|
عرض درجة الحرارة والمنحنى في الحاسوب |
|
|
البرنامج يمكن تعيين قناة درجة الحرارة المحيطة، ويمكن خصم درجة الحرارة المحيطة تلقائيًا عند جمع البيانات |
|
|
يمكن تشغيل المعدات وإيقافها عن طريق التحكم في الكمبيوتر ، ويمكن جمع منحنى التيار والجهد والحرارة والوقت في نفس الوقت ،الذي هو مريح للمستخدمين لتحليل واستخدام. |
|
|
يستخدم الحمل مقاومات أنبوبية عالية الطاقة ، والتي يمكن تعديلها في مراحل: 1A/2A/2A/5A/10A/20A/20A/50A/100A/200A/200A/500A/500A/500A 1 التيار الخارجي، والذي يمكن تعديله يدويا أو تلقائيا |
|
|
نطاق اختبار مقاومة الاتصال |
0 ~ 200mΩ، دقة 0.01mΩ، دقة ± 1٪ + 3 أرقام |
|
اختبار المقاومة بأربعة اتجاهات في نفس الوقت |
|
|
قياس مقاومة الاتصال مرة واحدة في كل مرة تقوم بتوصيل وإزالتها ، يمكنك أيضا قياس مقاومة الجهاز الاتصالي مرة واحدة بعد N مرات من التوصيل وإزالة |
|
