| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN554B-30T |
| الـ MOQ: | 1 |
| سعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
مع التطور السريع للسيارات الكهربائية وأنظمة تخزين الطاقة وتطبيقات بطاريات ليثيوم أيون، أصبح ضمان سلامة البطاريات تحديًا حاسمًا للمصنعين في جميع أنحاء العالم.
اختبارات كسارة البطارية و اختبارات اختراق الأظافر تحاكي ظروف إساءة ميكانيكية متطرفة لتقييم مقاومة البطارية ضد التشوهات و الدوائر القصيرة الداخلية و مخاطر الهروب الحراري.
يساعد هذا الاختبار مصنعي البطاريات والمختبرات:

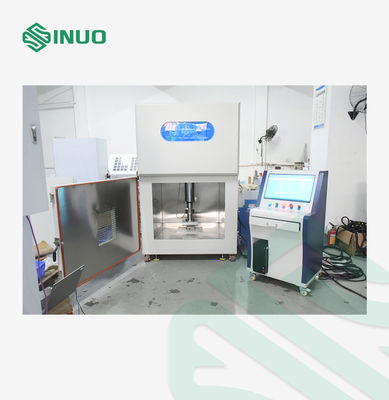

غرفة اختبار حطام البطارية و اختبار اختراق الأظافر مصممة لتقييم أداء سلامة بطاريات ليثيوم أيون ، خلايا البطارية ،و وحدات بطارية الكهرباء تحت ظروف إساءة ميكانيكية شديدة.
أثناء النقل أو الشحن أو الحوادث أو حوادث الهروب الحراري ، قد تعاني بطاريات الليثيوم من الصدمات الخارجية أو تشوهات الضغط أو مخاطر الاختصار الداخلي.اختبارات السحق و اختبارات اختراق الأظافر تحاكي هذه الظروف الخطرة للتحقق من سلامة البطارية الهيكلية، استجابة الجهد، مقاومة التشوه، والسلوك الحراري.
يستخدم هذا النظام الاختبار على نطاق واسع من قبل مصنعي بطاريات الليثيوم، وموردي بطاريات السيارات، ومختبرات السيارات،ومنظمات إصدار الشهادات من طرف ثالث لتقييم سلامة البطارية واختبار الامتثال.
المعدات تتوافق مع معايير اختبار البطارية الدولية بما في ذلك SAE J2464 و IEC 62133 و ISO 12405-4:2018توفير بيانات اختبار موثوق بها للتحقق من سلامة البطارية.
| المعيار | متطلبات الاختبار |
|---|---|
| SAE J2464 | اختبار اختراق البطارية واختبار السحق |
| AIS 038 | متطلبات سحق بطارية الكهرباء والخروج من المسامير |
| الهيئة الدولية للصيانة | متطلبات السلامة لبطاريات الليثيوم القابلة لإعادة الشحن |
| ISO 12405-4:2018 | اختبار بطاريات المركبات الطرقية ذات الدفع الكهربائي |
يتم ضغط عينة البطارية باستخدام قيمة قوة أو تشوهة خاضعة للسيطرة لمحاكاة الضرر الميكانيكي الناجم عن اصطدام السيارة أو الضغط الخارجي.
أثناء الاختبار، يراقب النظام:
يتم إيقاف الاختبار تلقائيًا عند الوصول إلى الشرط المحدد مسبقًا ، مثل:

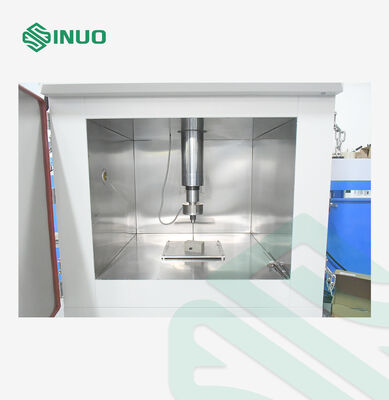

مسامير فولاذية تخترق خلية البطارية بسرعة مُتحكم بها لتحاكي ظروف الدائرة الداخلية.
سجل النظام:
هذا يساعد على تقييم مقاومة البطارية ضد الهروب الحراري ومخاطر السلامة.
يوفر النظام تحكم اختبار مرن مع معايير إيقاف تلقائي متعددة، مما يضمن تقييمًا دقيقًا وموثوقًا لسلامة البطارية.
ظروف التوقف المدعومة:
يمكن الجمع بين ظروف متعددة وفقًا لمتطلبات اختبار البطارية المختلفة. سيتوقف الاختبار تلقائيًا عند الوصول إلى أي حالة محددة مسبقًا ، مما يحسن من كفاءة الاختبار والسلامة.

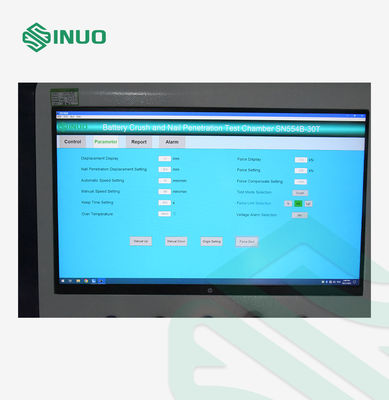

يراقب نظام التحكم المتكامل باستمرار ويسجل معايير الاختبار الرئيسية طوال العملية.
معايير مراقبة الوقت الحقيقي:
يمكن حفظ جميع بيانات الاختبار والمنحنيات والنتائج ومقارنتها وتصديرها لمزيد من التحليل والإبلاغ.
تم تصميمها خصيصاً لتطبيقات اختبار تعاطي بطارية الليثيوم، وتدمج الغرفة العديد من ميزات حماية السلامة لتقليل المخاطر التشغيلية.
الميزات الأمنية تشمل:

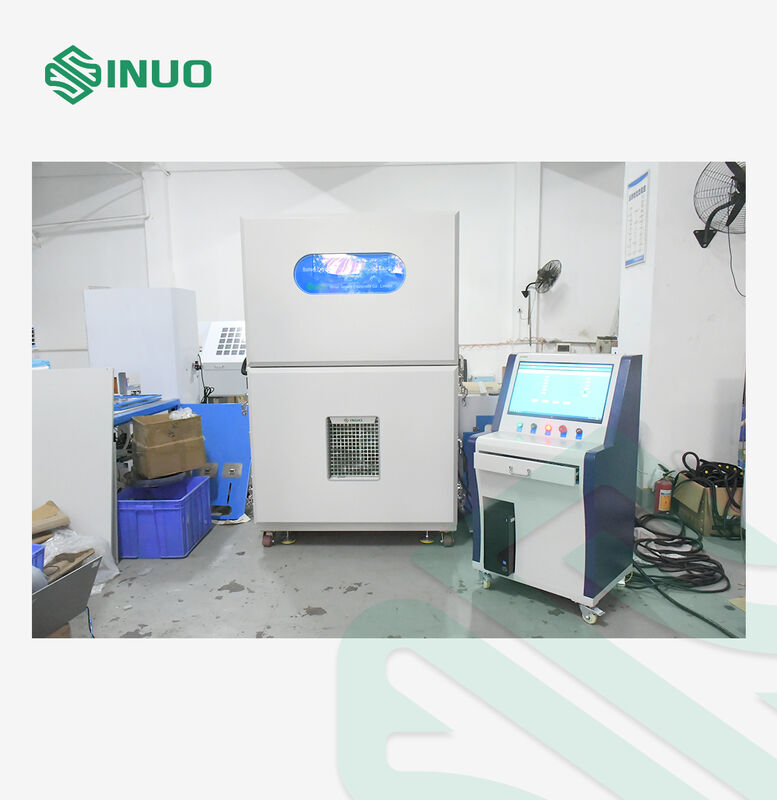

يتم فصل نظام التحكم عن غرفة الاختبار ، مما يسمح للمشغلين بإجراء اختبارات كسارة البطارية واختراق الأظافر من مسافة آمنة.
هذا التصميم للعمل عن بعد يساعد على حماية الموظفين من المخاطر المحتملة مثل:
|
حجم خلايا بطارية المستخدم |
الحجم الأقصى (الطول × العرض × الارتفاع): 300*300*250ملم، الوزن: 18kg-30kg
|
|
مساحة الاختبار |
1000 × 1000 × 1000 ملم (العرض والعمق والارتفاع) |
|
الأبعاد |
1200×1500×1850ملم (العرض والعمق والارتفاع، معتمدين على التصميم الفعلي) |
|
هيكل المعدات |
هيكل نوع الصندوق |
|
منفذ إخراج الدخان |
مدخنة منفذ العادم هو 100mm في القطر |
|
فتحة الاختبار |
يتم فتح فتحة 50 ملم على كل جانب |
|
طريقة التحكم |
التحكم عن بعد بواسطة الكمبيوتر، المسافة ≥10m |
|
طريقة القيادة |
محرك الخدمة + محرك الأسطوانة الكهربائية |
|
نطاق الضغط |
1KN ¥ 300kN ، أقصى نطاق للمستشعر 306kN |
|
دقة الضغط |
± 1%FS |
|
حل الضغط |
0.01kN |
|
وقت الاحتفاظ بالضغط |
0~99min59s، يمكن تعيينها |
|
سرعة طب الوخز بالإبر |
0.1-83mm/s (يمكن ضبطه) |
|
دقة السرعة |
0.1mm/s~5mm/s، دقة ±0.05mm/s؛ 5mm/s~83mm/s، دقة ±0.1mm/s |
|
دقة السرعة |
≤0.01mm/s |
|
النزوح |
0 ≈ 300 ملم |
|
دقة التنقل |
±0.1mm |
|
إبرة فولاذية |
1) المواصفات: Φ3mm، Φ4mm، Φ5mm، Φ6mm، Φ8mm، Φ20mm 2) الطول: L=200mm 3) المواد:المعالجة الحرارية للصلب 4) الزاوية: 45°~60° 5) كمية: 2 لكل واحد
|
|
اتجاه الإبرة |
السحق والوخز بالإبر من الأعلى إلى الأسفل |
|
الرأس المكسور |
|
|
رأس سحق مسطح |
ذو رأس مسطح
1نصف أسطوانة الرأس كسارة: نصف قطرها 100mm، أي، R100mm * 250mm. 2رأس سحق مسطح |
|
إبرة ثابتة |
|
|
إظهار القوة |
شاشة الكمبيوتر |
|
دقة جهاز الاستشعار |
1/10000 |
|
تحويل الوحدات |
Kgf، N، kN |
|
نظام اكتساب الحرارة |
نطاق اكتساب درجة الحرارة 0+1000°C |
|
دقة الحرارة: 0.1 درجة مئوية |
|
|
دقة قياس درجة الحرارة: ± 0.5°C |
|
|
قناة اكتساب درجة الحرارة: قنوات 2 |
|
|
تردد اكتساب درجة الحرارة: 100ms |
|
|
نظام اكتساب الجهد |
نطاق اكتساب الجهد: 0 ~ 100 فولت |
|
دقة اكتساب الجهد: ≤±0.5%FS |
|
|
الدقة: 10mV |
|
|
قناة اكتساب الجهد: قناة واحدة |
|
|
تردد أخذ عينات الجهد: 100ms |
|
|
طول خط أخذ العينات |
2 متر |
|
تواتر الحصول |
≥50 هرتز |
|
حالة الحد |
يمكن تعيين الضغط والجهد والتشوه بشكل منفصل ومراقبة في وقت واحد. يمكن إيقاف الاختبار طالما أن أي متغير واحد أو أكثر يصل إلى القيمة المحددة. |
|
القوة |
25 كيلوواط |
|
إمدادات الطاقة |
380 فولت |
|
الوزن (حوالي) |
800 كجم |
