| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN2601 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

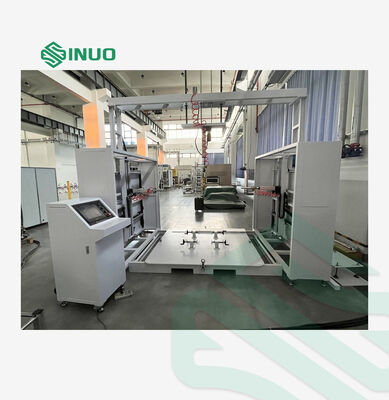

تُستخدم منصة اختبار الحمل الثابت هذه بشكل أساسي لاختبارات التحميل الميكانيكي واختبارات البحث ذات الصلة لعلب القياس ذات الجهد المنخفض والمحطات الفرعية المسبقة الصنع وعلب المعدات الكهربائية. يمكنها إجراء اختبارات الخصائص الميكانيكية لأنواع مختلفة من علب القياس بسهولة، بما في ذلك علب القياس المعدنية، وعلب القياس غير المعدنية، وعلب توزيع الكابلات.
تعتمد على تحكم مركزي متكامل ذكي بوحدة PLC مع شاشة لمس للعرض والتشغيل. يمكن لبيانات الاختبار إنشاء منحنيات القوة والزمن. يتم تعيين المعلمات عبر واجهة شاشة اللمس، وتعمل عملية الاختبار بأكملها تلقائيًا. يمكن تطبيق الضغط تلقائيًا من الجانب والأعلى. متوافقة مع عينات بأحجام مختلفة، وهي معدات مفضلة موثوقة للمؤسسات والمختبرات الاختبارية.
تم تصميم وتصنيع منصة اختبار الحمل الثابت هذه وفقًا للمعايير الدولية والصناعية أدناه:

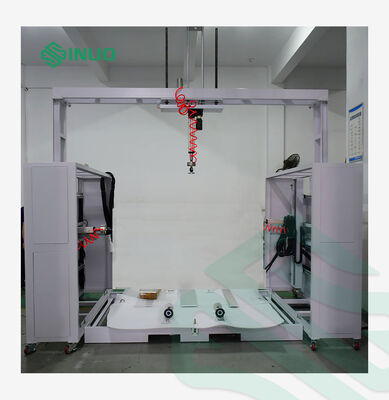

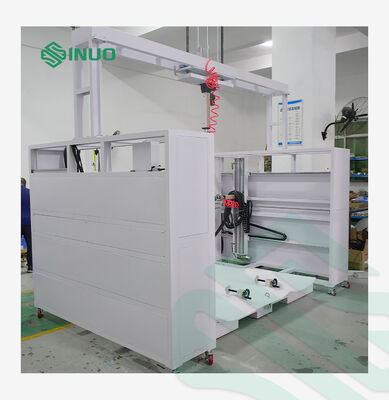

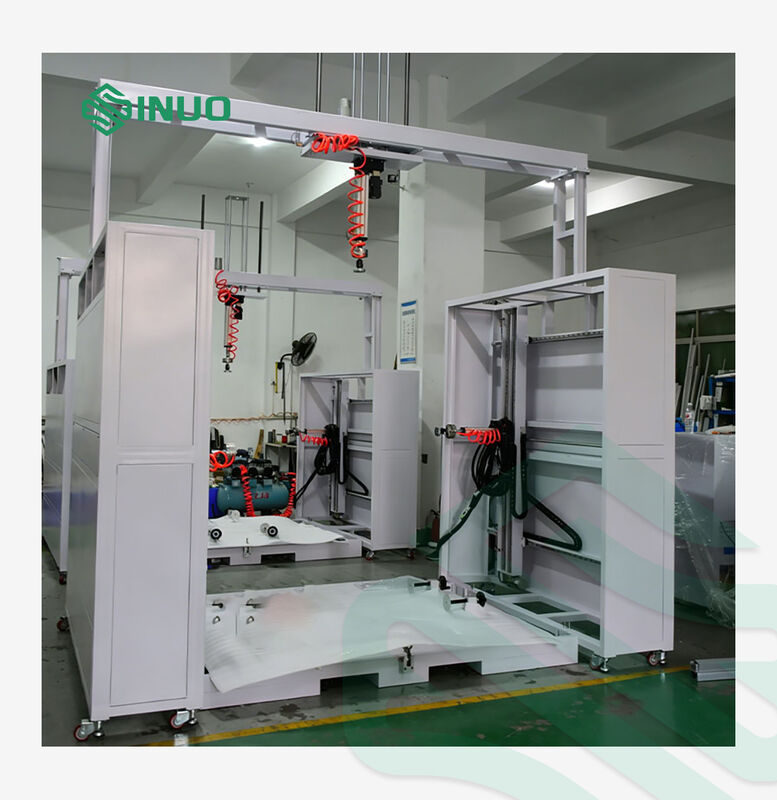

تعتمد منصة الاختبار هذه على هيكل شبه مغلق، يتكون من قسم تحميل أفقي وقسم تحميل رأسي. يمكن لكل مشغل تحميل التحرك بحرية في المستوى مع 3 درجات حرية. يقوم المشغلون الثلاثة معًا بتحقيق تحميل متحرك بـ 8 درجات حرية.
يمكن تعديل ارتفاع العارضة بشكل متدرج عبر فتحات التركيب. يمكن لقاعدة التثبيت التحرك للأمام والخلف واليسار واليمين للتثبيت. وهي مجهزة بملزمة طاولة، ويمكن تدوير العينات الصغيرة مع تثبيت قوي وموثوق.
يتم تكوين كتل تثبيت مخصصة للمنتجات المختلفة لتسهيل التثبيت. يتم تجهيز ألواح ضغط اختبار مختلفة وفقًا للمعايير لعناصر الاختبار المختلفة.
يظهر الرسم التخطيطي لهيكل المعدات أدناه:
| مزود الطاقة | تيار متردد 220 فولت / 50 هرتز |
| التحكم والتشغيل | تحكم ذكي بوحدة PLC، يتم تشغيله عبر شاشة لمس ملونة |
| نظام القيادة | القوة مطبقة بواسطة محرك سيرفو + أسطوانة كهربائية؛ تعديل الموضع مدفوع بالمحرك |
| نظام النقل | برغي كروي دقيق + سكة توجيه خطية |
| هيكل إطار المعدات | منصة + هيكل شبه مغلق. يتم تركيب مناولات أفقية يسرى ويمين على الإطار شبه المغلق؛ يتم تركيب المناول الرأسي على العارضة |
| نطاق أبعاد العينة المسموح به |
صندوق قياس أحادي الطور 15 مترًا: ارتفاع 1100 * عرض 1445 * عمق 1700 مم صندوق قياس مجمع أحادي الطور بوحدة واحدة: ارتفاع 520 * عرض 210 * عمق 140 مم
|
| عناصر الاختبار |
|
| المعلمات الرئيسية للأداء لعناصر الاختبار 1 و 2 و 3 و 4 | |
| آلية التحميل | قناتان أفقيان، قناة رأسية واحدة |
| النطاق المتحرك |
3 محاور بـ 8 درجات حرية المناولة الأفقية اليسرى: تتحرك لأعلى ولأسفل، للأمام والخلف، وتطبق القوة عبر السفر من اليسار إلى اليمين المناولة الأفقية اليمنى: تتحرك لأعلى ولأسفل، للأمام والخلف، وتطبق القوة عبر السفر من اليسار إلى اليمين المناولة الرأسية: تتحرك لأعلى ولأسفل لتطبيق القوة |
| شوكة الأسطوانة الكهربائية الأفقية | 400 مم |
| وضع التحميل | محرك كهربائي |
| نطاق تطبيق القوة | رأسي: 0-10 كيلو نيوتن؛ أفقي: 0-2 كيلو نيوتن |
| دقة القوة | 0.1 نيوتن |
| سرعة تطبيق القوة | 0.1-50 مم/ثانية |
| دقة الإزاحة | 0.01 مم |
| عرض قيمة القوة | عرض في الوقت الفعلي على شاشة اللمس مع واجهة منحنى القوة والزمن للمراقبة في الوقت الفعلي |
| مُدخل الاختبار | 3 قطع من مُدخلات الاختبار بقياس 10 مم |
| اختبار مقاومة الحمل الثابت (IEC 61439-5، البند 10.2.101.2) |
(رسم تخطيطي للوحة الضغط) |
| المعلمات الرئيسية لاختبار مقاومة الالتواء (IEC 61439-5، البند 8.2.101.1.3 والبند 10.2.101.4) |
(رسم تخطيطي للأنبوب المربع) 3. تطبيق قوة 2 × 1000 نيوتن عبر المناولات الأفقية اليسرى واليمنى، مع مدة احتفاظ بالقوة تبلغ 30 ثانية. |
| المعلمات الرئيسية لاختبار القوة الميكانيكية للأبواب (IEC 61439-5، البند 10.2.101.6؛ Q/GDW11008-2013، البند 7.2.2.1.2؛ IEC 61439-5، البند 8.2.101.3) |
1. تطبيق قوة 50 نيوتن (450 نيوتن) أو حمل محدد آخر على الحافة العلوية للباب على مسافة 300 مم من المفصلة، مع الاحتفاظ بالقوة لمدة 3 ثوانٍ أو المدة المطلوبة الأخرى. 2. أبعاد تجهيزة الرفع: الطول 1100 مم، الارتفاع 120 مم، العرض 120 مم. 3. تركيب عينة الاختبار مع تركيب اللوحة الخلفية.
(رسم تخطيطي للوحة الخلفية) |
| المعلمات الرئيسية لاختبار القوة المحورية للمكونات المعدنية (IEC 61439-5، البند 10.2.101.7) |
(الجدول 102)
(حلقة رفع عالمية + خطاف وزن) |
| اختبار صلابة الخزائن والرفوف (IEC 60297-1 البند 5.2.2؛ Q/GDW11008-2013 البند 7.2.2.1.1؛ IEC 61439-5 البند 8.2.101.1.1 البند ب) |
(رسم تخطيطي للوحة الضغط) |
| اختبار الحمل الثابت لأقواس علب القياس |
المعيار المقابل: IEC 61439-5 (القوة الميكانيكية لعلب تجميع المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض) 1. مجهزة بـ 15 قطعة وزن 40 نيوتن، كاملة مع خطافات سلك فولاذي ناعم |
| المعايير المتوافقة |
|
| تجهيزة تثبيت العينة |
تعتمد على لوحة أساسية كبيرة مع مواضع تثبيت براغي متعددة الفتحات لتناسب المزيد من أنواع عينات الاختبار. قابلة للدوران من 4 درجات إلى 90 درجة مع تحديد المواقع الميكانيكي.
(رسم تخطيطي للوحة التثبيت) |
| أبعاد المعدات الإجمالية |
طول المعدات: 3.3 متر، العرض: 2.15 متر، الارتفاع: 3.1 متر
|
يعتمد النظام على فلسفة تصميم وحدات ويتم تصنيعه بالامتثال الصارم لمتطلبات المعايير. يتم استخدام تصميم ومكونات موحدة حيثما أمكن لتقديم أداء محسّن ودعم فني موثوق. يتم التحكم في النظام بأكمله بواسطة وحدة PLC من Mitsubishi، ويتميز بموثوقية عالية وتشغيل ذكي. يتميز بمنطق وظيفي واضح، وهيكل مدمج، ومظهر جذاب، وتخطيط منطقي، مما يسهل الصيانة والاستخدام اليومي. يلبي تصميم وتصنيع المعدات المواصفات الفنية العامة للعملاء. ينقسم النظام إلى الوحدات التالية:
منصة تحمل العينة:
تم بناء منصة تحمل الحمل بشكل متكامل مع إطارات دعم فولاذية مقواة وألواح فولاذية سميكة. يتم تركيب آلية تثبيت العينة ووحدات التحريك للمناولات اليسرى واليمنى فوق المنصة.
آلية تطبيق القوة:
يتكون نظام تطبيق القوة من ثلاث مجموعات من المناولات: مناولة أفقية يسارية، مناولة أفقية يمينية، ومناولة رأسية. تتكون كل مجموعة من محرك سيرفو مقترن بأسطوانة كهربائية دقيقة. يتم تركيب مستشعر قوة عالي الدقة في الطرف الأمامي لكل مناولة. يعتمد رأس الضغط على مفصل عالمي عائم بزاوية، مما يتيح التمركز التلقائي لضمان الاتصال الكامل وتطبيق القوة المستقر.
آلية النقل:
يتكون هذا القسم من آليات حركة متوافقة مع تجميع تطبيق القوة لضغط عينات الاختبار. توضح درجات الحرية المعنية في الشكل أدناه:
نظام التحكم:
تتكون هذه الوحدة بشكل أساسي من معالج PLC، ودوائر التحكم، ومكونات التحكم الأساسية. يتم تركيب جميع مكونات التحكم الكهربائية للنظام مركزيًا داخل خزانة واحدة مجهزة بأجهزة تهوية للعادم.
تعتمد هذه الوحدة على وحدة PLC من Mitsubishi للتحكم الذكي.
مجهزة ببرنامج اختبار تم تطويره ذاتيًا؛ يمكن تحقيق التشغيل عبر إعدادات معلمات بسيطة.
