| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1006B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
يعتمد هذا الجهاز برنامجًا مبرمجًا ذاتيًا ويتم تشغيله عن طريق التحكم بالكمبيوتر. تتم إدارة جميع إجراءات الاختبار القياسية ومنطق الحكم على البيانات تلقائيًا بواسطة النظام، مما يوفر عملية سهلة الاستخدام.

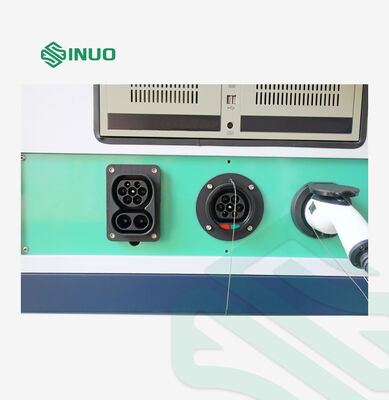

تم تصميم هذا الجهاز لتقييم حالة تسخين السطح لموصلات الشحن والملحقات الكهربائية عند تحميلها بالتيار المقنن، والتحقق مما إذا كان ارتفاع درجة حرارة الأقطاب الكهربائية يتوافق مع المواصفات القياسية.

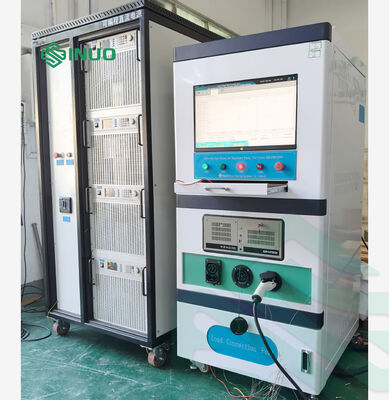

يتكون جهاز اختبار ارتفاع درجة الحرارة بشكل أساسي من نظام التحكم الصناعي، ومجموعتين من إمدادات الطاقة DC (وحدة واحدة عالية الطاقة ووحدة واحدة منخفضة الطاقة)، وأداة الحصول على درجة الحرارة متعددة القنوات وخزانة متكاملة.
باعتبارها معدات اختبار مخصصة ومخصصة تدمج وحدات وظيفية متعددة، فهي قابلة للتطبيق على اختبارات ارتفاع درجة الحرارة لجميع أنواع المنتجات التي تتطلب تقييم الارتفاع الحراري.

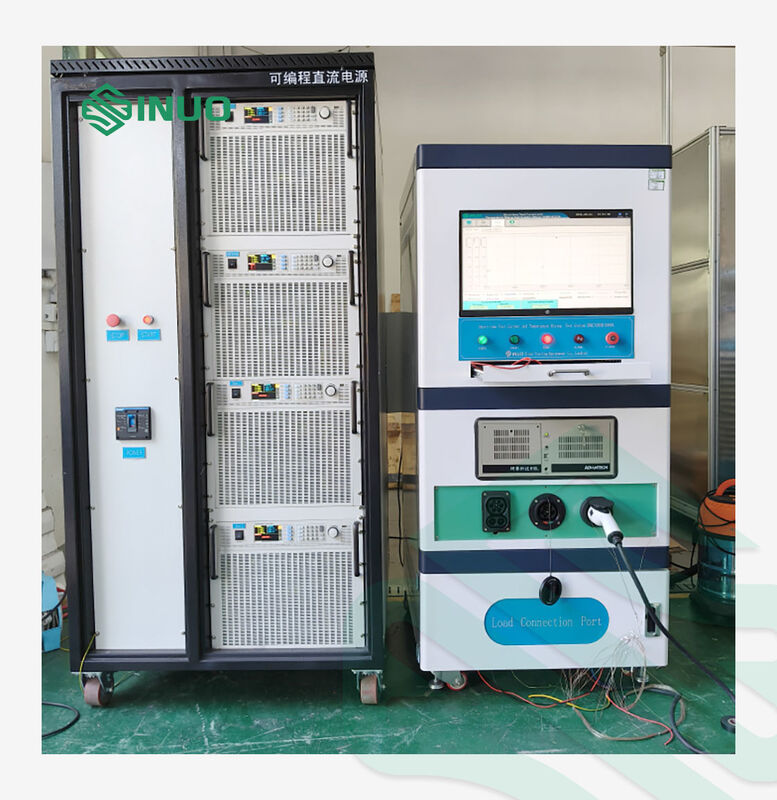

تم تركيب مصدر طاقة DC واحد يتراوح من 0 إلى 100A داخل خزانة التحكم، في حين تم تجهيز مصدر طاقة DC خارجي من 100~8000A. يتصل مصدر الطاقة الخارجي بخزانة التحكم، والتي يمكنها توفير تيار إخراج مستمر ومستقر من 0 إلى 8000A. ليس هناك حاجة إلى تحميل خارجي، حيث أن هذا الجهاز يدمج مصدر الطاقة والحمل الإلكتروني في وحدة واحدة. كل من تيار الإخراج ووقت التحكم في التشغيل والإيقاف قابلان للتعديل بالكامل.
نموذج مدمج 100A
تم تجهيز خزانة التحكم بماسح ضوئي مدمج لدرجة الحرارة قابل للاتصال بـ 24 قناة، متوافق مع أنواع المزدوجات الحرارية K، E، R، B، N، T، J، S، WRE5-26 وWRE3-25. وهو يدعم إدخال الإشارة الحالية من 4 إلى 20 مللي أمبير بتردد أخذ العينات يبلغ 1 هرتز.
يعتمد نظام التحكم الكمبيوتر الصناعي Advantech، والذي يتميز بالثبات العالي والأداء القوي ضد التداخل. إنه يأتي مزودًا بواجهات مدمجة متعددة لتحقيق الاتصال مع ماسح درجة الحرارة وإمدادات الطاقة DC. يتم عزل إشارات درجة الحرارة والإشارات الكهربائية وتجميعها بشكل مستقل لتجنب التداخل.

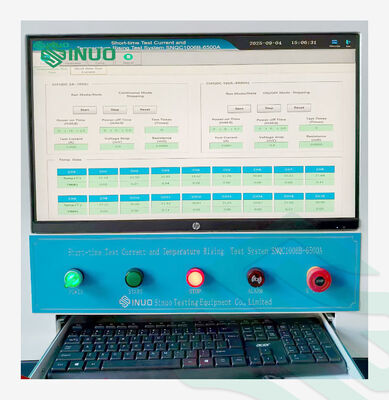

خزانة التحكم مزودة بشاشة LED ملونة تعمل باللمس مقاس 21.5 بوصة مع أكثر من 16 مليون لون، ودقة وضوح لا تقل عن 1280×800 وسطوع لا يقل عن 500 cd/m². يمكن للشاشة عرض منحنيات ارتفاع درجة الحرارة في الوقت الفعلي بالإضافة إلى جهد الخرج في الوقت الفعلي وتيار الخرج وطاقة الخرج.
تم تجهيز مصدر الطاقة DC عالي التيار 8000A بكابلات نحاسية ممتدة بطول 3 أمتار، والتي يمكن أن تلبي متطلبات نقل التيار الأقصى 8000A.
تم تجهيز كل من خزانة التحكم وإمدادات الطاقة DC ذات التيار العالي بأقدام عجلات لسهولة الحركة والنقل.
الأبعاد الكلية: العرض ≥ 1200 مم، العمق ≥ 1400 مم، الارتفاع ≥ 2000 مم، الوزن أقل من 1000 كجم.
| محطة الإخراج | 1 محطة إخراج العاصمة |
| الحد الأقصى لجهد الإخراج | تيار مستمر 5 فولت |
| تيار إخراج اختبار قابل للتعديل ثابت | تيار مستمر 100 ~ 8000A، 1 قناة |
| تيار إخراج اختبار قابل للتعديل ثابت | تيار مستمر 0 ~ 100A، 1 قناة |
| دقة العرض الحالية | ±(0.1%FS + 2DGT) |
| تيار الخرج 10A ≥ Io < 100A | القرار 0.01A |
| تيار الخرج 100A ≥ Io < 1000A | القرار 0.1A |
| تيار الإخراج Io ≥ 1000A | القرار 1أ |
| دقة عرض الجهد | ±(0.1%FS + 2DGT) |
| جهد الخرج Vo أقل من 1000 فولت | القرار 0.1 فولت |
| جهد الخرج Vo ≥ 1000V | القرار 1V |
| الحد الأقصى لطاقة الإخراج | ≥ 60 كيلوواط |
| السيطرة على إمدادات الطاقة الاتصال | النطاق الحالي AC (0 ~ 2) أ |
| أوضاع التشغيل | الوضع المستمر، وضع التشغيل والإيقاف |
| مدة الاختبار للوضع المستمر | 0.01 ~ 99.99 ساعة |
| وقت التشغيل/إيقاف التشغيل لوضع التشغيل والإيقاف | 0.01 ~ 99.99 ساعة |
| دورات التشغيل والإيقاف | 1 ~ 9999 مرة |
| الإعداد الحالي |
تحكم قابل للبرمجة |
| نطاق قياس درجة الحرارة |
-40~260 درجة مئوية |
| دقة |
±0.3% قراءة +1 درجة مئوية |
| دقة: |
0.1 درجة مئوية |
| نقاط قياس درجة الحرارة |
24 قناة (بما في ذلك قناة واحدة لاختبار درجة الحرارة المحيطة) |
| تردد أخذ العينات |
1 هرتز لجميع القنوات |
| أنواع المزدوجات الحرارية المدعومة |
ك، ه، ر، ب، ن، تي، ي، ق، WRE5-26، WRE3-25 |
