| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1005A |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
هذا الاختبار يثبت ما إذا كانت الملحقات الكهربائية مثل واجهات شحن الكهرباء، والقابضات الصناعية، والمقابضات والربطات يمكن أن تتحمل الميكانيكيةالإجهادات الكهربائية والحرارية التي تنتج أثناء التشغيل العادي دون ارتداء مفرط أو عيوب ضارة أخرىلتأكيد موثوقيتها.
• IEC62196-1:2025مكونات الشحن الكهربائية - الجزء 1: المتطلبات العامةالبنود 22 و 23
• UL 2251 القسم 44
موصلات شحن المركبات الكهربائية، المقابس الصناعية، المقابس والربطات.

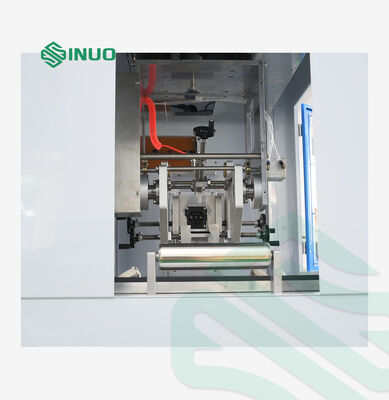

يتم تشغيل الجهاز بواسطة آلية محرك الخدمة ، ويقوم المعدات بإجراء دورات متكررة للدخول والسحب الخطي على عينات الاختبار. فإنه يدعم الحمل الكهربائي الخارجي لاختبار التشكل والانهيار.المعلمات بما في ذلك مدة تشغيل / إيقاف تشغيل، وسرعة الاختبار، والمسار والزاوية يمكن تثبيتها من قبل عبر الشاشة اللمسية.

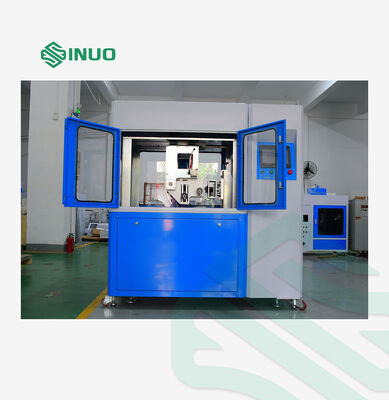

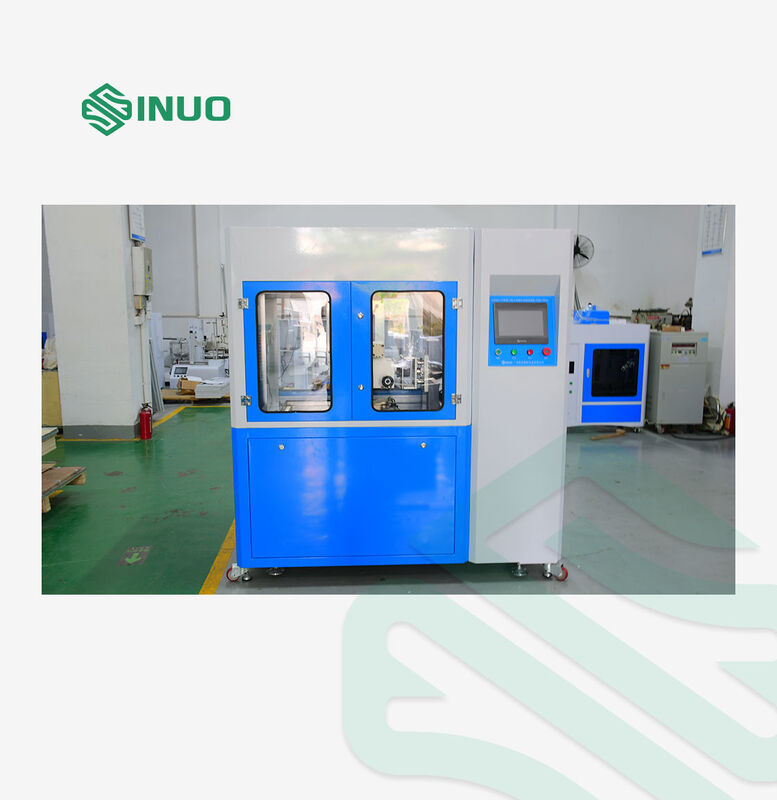

يتبنى إطار آلة متكاملة مدفوعة بمحرك سيرفو مع ناقل خفض دقة.مجهزة بشاشة لمسة ملونة مع تشغيل سهل الاستخدام ووظائف عرض رقمية قوية، بالإضافة إلى نظام تحكم PLC ذكي.
يأتي مع ثلاثة محاور قابلة للتعديل، مناسبة تماماً لاختبار العمر الطويل لموصلات سلاح الشحن.
| مواصفات الأداء الرئيسية | |
| عناصر الاختبار | a) اختبار الصمود لآلية القفل الميكانيكية ب) القدرة على التحليل ج) التشغيل الطبيعي (عمر الخدمة) |
| نطاق عينة الاختبار |
أسلحة شحن التيار المتردد والمتردد |
| المحطات | محطة واحدة |
| وضع التحكم الكهربائي | تحكم متكامل ذكي مع Mitsubishi PLC ، يتم تشغيله عبر شاشة لمسة HMI ملونة 7 بوصات |
| وضع العمل | التشغيل اليدوي أو البرنامج |
| الوظائف | قادرة على محاكاة التشغيل الطبيعي لمواجهات الشحن. يمكنها دمج دورة إدخال / سحب وفتح / قفل جهاز القفل الميكانيكي ، أو إجراء اختبارات فردية منفصلة.سرعة الاختبار، مدة الاختبار وعدد الدورات قابل للبرمجة بالكامل. |
| وضع القيادة | محركات الخدمة تدفع حركات إدخال / سحب وحركات هز الدورانية ؛ أسطوانات الهواء المساعدة تتحكم في فتح وإغلاق آلية مفتاح القفل. |
| طريقة تثبيت العينة وتثبيتها |
أجهزة التشغيل الميكانيكية مع هيكل قابل للتعديل X / Y / Z من 3 محاور. يمكن ضبط وضع التشغيل بحرية ، متوافق مع موصلات شحن AC & DC EV القياسية في GB والولايات المتحدة والاتحاد الأوروبي. |
| وظيفة الدوران التلقائي | آلية الدوران التلقائي المدمجة في محطة مصراع بندقية الشحن ، تدعم الدوران 90 درجة. مدة الاحتفاظ بعد الدوران قابلة للتعديل من 0 إلى 600 ثانية. |
| دورات الاختبار | نطاق قابل للبرمجة: 0 ~ 999,999 دورة. سوف تتوقف الآلة تلقائيًا بمجرد الوصول إلى هدف الدورة المحددة مسبقًا. |
| مدة الاتصال | قابلة للتعديل من 1 إلى 999.9 ثانية. حسب المتطلبات القياسية، يجب أن يكون وقت الاحتفاظ بالاتصال الكهربائي لا يقل عن 2 ثانية ولا يزيد عن 4 ثوان. |
| معدل الإدراج والسحب | النطاق القابل للبرمجة: 0~10 دورات في الدقيقة (ما يعادل 3.75 دورة / دقيقة أو 7.5 ضربات / دقيقة) |
| ضربة الاختبار | قابلة للتعديل من 0 ∼ 150 ملم (يجب أن تكون الفجوة بين سدادة الاختبار والحاوية ≥ 50 ملم حسب الضرورة) |
| سرعة الاختبار | 0 ̊850 ملم/ثانية، قابلة للتكوين مباشرة عبر الشاشة اللمسية |
| عرض قيمة القوة | مجهزة بمستشعر قوة 100 كيلوغرام لمراقبة القوة في الوقت الحقيقي. يمكنها توليد منحنيات القوة في الوقت الحقيقي، وعرض القوة القصوى للإدراج، والقوة القصوى للسحب وقيمة القوة في الوقت الحقيقي. نطاق قياس القوة: 0 ~ 1000 N
خطأ الإشارة: ≤±0.5% F.S.
القرار: ≤0.1 N
|
| جهاز القفل | يحتوي على وظيفة ضغط تلقائي لآليات القفل الميكانيكية لمحاكاة ظروف التشغيل العادية. |
| خزانات محلول | يتم توفير ثلاث خزانات مستقلة لسائل الاختبار يمكن أن تحتوي على محلولات محاكاة منفصلة كما هو محدد في IEC 62196-1:2022: الجدول 10: حل محاكاة الأمطار الحمضية الجدول 11: محلول محاكاة المياه المالحة الجدول 13: محلول محاكاة المياه العمياء |
| معايير الغمر السائل | المعلمات القابلة للبرمجة: دورات الغمر، ومدة الغمر، ووقت التجفيف بالهواء، ودورات الإدراج / السحب ودورات الاختبار الإجمالية. |
| الحمولة | دعم اتصال الحمل الخارجي |
| وظيفة الكشف | عندما يتم توصيل الحمل الخارجي، فإن الآلة تؤدي إلى إنذار دائرة مفتوحة وتسجل عدد دورات الاختبار الحالية. |
| حماية السلامة | حماية الأرض وحماية الاختصار وحماية الإفراط |
| بيئة التشغيل | |
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10٪، 5060 هرتز، 2 كيلوواط |
| درجة حرارة العمل | 0°40°C |
| نطاق الرطوبة | 30٪ ٪ |
| الأبعاد الكلية | ما يقرب من W1000 × D750 × H1200 مم |
| الوزن | حوالي 150 كجم |
