| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1013 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعات شهريا |
IEC 62196-3 المتوافق مع قوة سحب موصل EV وجهاز اختبار موثوقية القفل 165 ~ 750N
نظرة عامة على المنتج
يتوافق جهاز الاختبار هذا مع البند 14 من IEC 62196-3:2026 بالإضافة إلى البندين 14.1.5 و14.1.6 (الشكلان 13 و14) من IEC 62196-1:2025. لقد تم تصميمه للتحقق من قوة سحب قابس الاختبار المسحوب من منافذ المقابس وفحص أداء آلية إغلاق الموصل.
المتطلبات الفنية
1. قوة الانسحاب

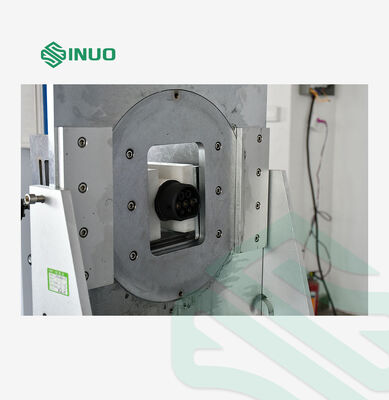

قم بتركيب منافذ مقابس EV/موصلات السيارة المجهزة بالتعشيق على أداة الاختبار المحددة في الشكل 13 من IEC 62196‑1:2025، مع محاذاة محور الفصل عموديًا لاستخراج ملحقات التزاوج إلى الأسفل.
يجب أن تتوافق قوة سحب مخرج المقبس (بما في ذلك أوزان الاختبار) مع القيم المدرجة في الجدول أدناه:
| التصنيف الحالي | قوة الانسحاب (ن) |
|---|---|
| تيار متردد: 6~40 أمبير | 165 |
| تيار متردد: 41~80 أمبير | 300 |
| تيار متردد: 81~150 أمبير | 440 |
| تيار متردد: 151~250 أمبير | 660 |
| العاصمة: جميع التقييمات | 750 |
2. ميزات الهيكل
• جهاز اختبار قوة السحب

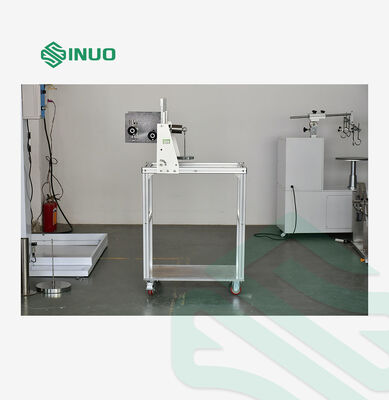

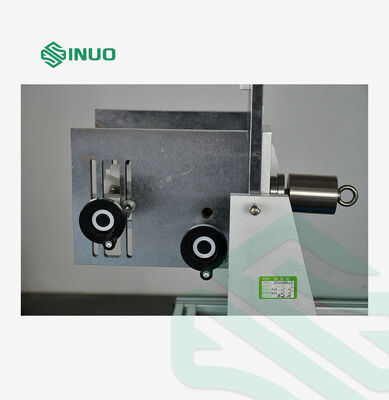

يتكون جهاز الاختبار من أداة التثبيت، ومجموعة التثبيت، والأوزان الرئيسية، والأوزان المساعدة، وقابس الاختبار.

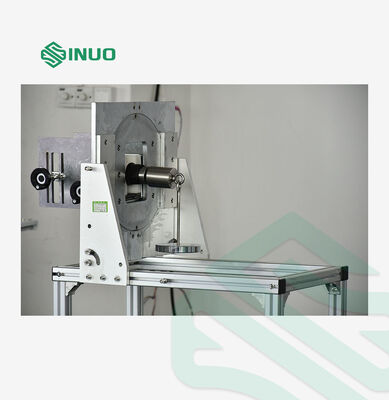

التصميم الأمثل: تم استبدال أداة السحب بثقل الموازنة؛ يرتبط خطاف الوزن مباشرة بقابس الاختبار، مع أداة تثبيت عينة مخصصة (التكوين موضح في الشكل 1).
الشكل 1
• التحقق من جهاز الإغلاق:
مجالات التطبيق
• الشركات المصنعة لمكونات شحن المركبات الكهربائية: البحث والتطوير والفحص الوارد واختبار المصنع للمنتج النهائي لمنافذ مقابس التيار المتردد/التيار المستمر EV وموصلات شحن المركبات.
• مختبرات الاختبار وإصدار الشهادات التابعة لجهة خارجية: اختبار مسبق قبل شهادة CB/UL/CE للتحقق من قوة السحب وأداء القفل لأجهزة الشحن.
• مصانع سيارات الطاقة الجديدة: مراقبة الجودة لمنافذ شحن السيارة.
