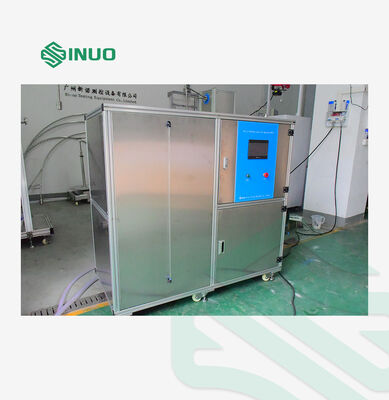

IEC 60529 IPX3 ~ IPX6 معدات اختبار رذاذ الماء للمنتجات الإلكترونية ومنتجات السيارات

IPX3/4

معايير فوهة الرذاذ

القطر الخارجي: Ф102mm ، قطر كروي: SФ75.5mm ، ثقب 1 في المركز ، 2 دوائر داخلية من 24 فتحة عند 30 درجة ، 4 دوائر خارجية من 96 فتحة عند 15 درجة ، إجمالي 121 فتحة من Ф0.5mm ،مصنوعة من النحاس.

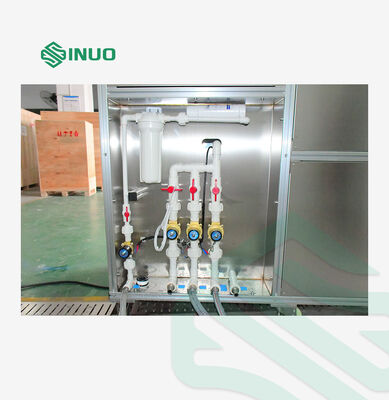

تدفق الماء

10L/min±5٪، معدل التدفق قابلة للتعديل من خلال عداد الدوران، عداد التدفق الإلكتروني اختياري

الضغط

50-150Kpa، نطاق قياس مقياس الضغط: 0-0.25Mpa

الدرع المتحرك

مصنوعة من الألومنيوم، يمكن تفكيكها

توجيهات رش الماء

يمكن ضبط زاوية رش المياه

IPX5/6

معايير فوهة الأنبوب

IPX5: Ф6.3mm؛ IPX6: Ф12.5mm

معدل التسليم

IPX5: 12.5±0.625L/min

IPX6: 100±5 لتر/دقيقة

المسافة من الفوهة إلى سطح الحجرة

2.8m (المسافة من فوهة إلى السطح المركزي من اللوحة المدورة، والمعيار يتطلب 2.5-3m)

اتجاهات طائرة الماء

زاوية طائرة المياه يمكن تعديلها

عامة

التحكم والتشغيل

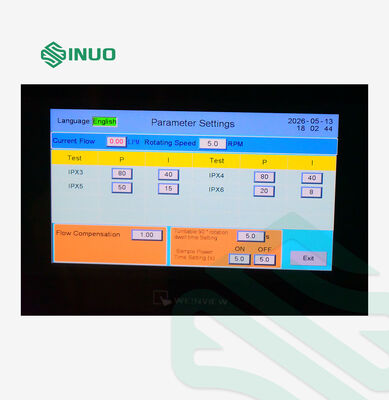

نظام التحكم الذكي لجهاز التحكم الآلي وشاشة اللمس

الطريقة الثابتة للمفجرة

يتم تثبيت فوهة الرش وفوهات خرطوم على الدعم

مقياس الضغط

0 ~ 0.25MPa ، يمكن عرضها

مدة الاختبار

0.01S99.9 دقيقة، يمكن تعيينها مسبقاً

أداة التشغيل

قطر: Φ600mm، سرعة الدوران: 1r/min، قدرة تحمل: ≤50kgs

خزان تخزين الماء

يعتمد نظام الاختبار هذا على هيكل من النوع المفتوح ، ولا يتم إعادة تدوير مياه الاختبار. تم تجهيز نظام الاختبار بخزان احتياطي للمياه من الفولاذ المقاوم للصدأ حوالي 500 لتر.يتم تجهيز خزان تخزين المياه مع صمام العائمة مستوى المياه للسيطرة تلقائيًا على مدخل المياه، ولها كشف إنذار مستوى المياه العالي والمنخفض ، لمنع المضخة بشكل فعال من التلف بسبب الماء الجاف. يتم دمج خزان المياه وجزء التحكم الكهربائي.

حماية السلامة

حماية تسلسل المراحل، حماية التسرب، حماية نقص المياه، حماية غير طبيعية.

إمدادات الطاقة

AC220V،50Hz
