| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN774 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

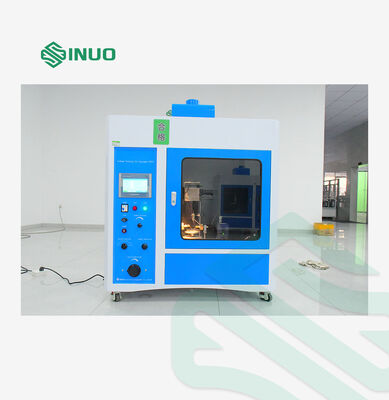

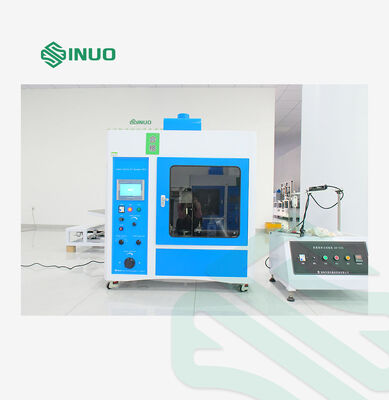

اختبار تتبع التسرب المتوافق مع معيار IEC 60112 للآلات الكهربائية والمواد العازلة
الامتثال للمعايير والبنود
تم تصميم الجهاز واختراجه وفقًا لمتطلبات معيار IEC 60112 ، كما هو مطلوب من قبل IEC60335-1 بند 29.2 والمرفق N ، IEC 60065: 2014 بند 13.4، IEC60598-1 ، IEC 60884-1 ، UL746A و ASTM D3638-92 وما إلى ذلك.
معلومات عن المنتج
مبدأ عمل اختبار تعقب التسرب (اختبار مؤشر التتبع) هو أن السائل الموصل (0.1%NH 4 CL) من الحجم المطلوب في الارتفاع المطلوب (35mm والوقت المطلوب (30s) ينخفض مع التوتر بين أقطاب البلاتين (2mm × 5mm) على سطح المواد العازلة الصلبةوبالتالي فإن المستخدمين تقييم أداء مقاومة التتبع من سطح المواد العازلة الصلبة تحت التأثير المشترك للمجال الكهربائي والبيئة الرطبة أو الملوثة.يستخدم هذا الجهاز لقياس مؤشر تتبع المقارنة (CT1) ومؤشر المقاومة الكهربائية ((PT1).

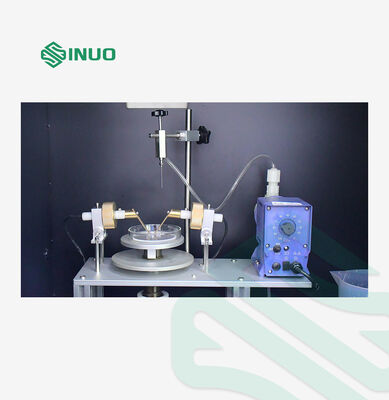

يتم توفير كتلة مقياس مع الجهاز لضمان أن الأقطاب الكهربائية لديها المسافة المناسبة بينها.ارتفاع الطاولة يمكن ضبطها بسهولة لضمان الزاوية المناسبة من الأقطاب الكهربائية وارتفاع قطراتيتم التحكم في بقية الاختبار من خارج غرفة الاختبار مع إغلاق الباب. يتم تعيين الجهد ، والتيار الحد ، ومعدل التقطير وعدد التقطير على لوحة التحكم.يجب على المشغل مراقبة الاختبار لمعرفة ما إذا كانت اللهب يشتعلالجهاز يصدر إنذار إذا كان هناك فشل في التتبع لمدة ثانيتين على الأقل.

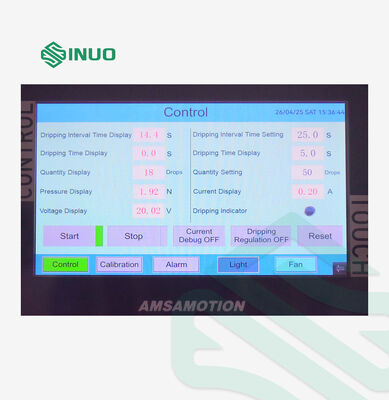

يعتمد اختبار تتبع التسرب على نظام تحكم PLC وشاشة لمس ملونة 7 ′′ ، فهي مناسبة للبحث والإنتاج والجودة قسم معدات الإضاءة ، وأجهزة الجهد المنخفض ،أجهزة منزلية، آلة آلة كهربائية، آلة كهربائية، أداة كهربائية، أداة إلكترونية، أداة كهربائية، معدات تكنولوجيا المعلومات.ومن المناسب أيضا لصناعة مواد العزل، البلاستيك الهندسي، المكونات الكهربائية والإكسسوارات.
مواصفات النموذج والمعايير التقنية
| نموذج المعايير | SN774 (0.5m3) |
| الجهد العامل | التيار المتردد 220V ± 10% / 50Hz، 1KVA |
| التحكم | PLC |
| العرض | شاشة لمسة ملونة 7 بوصات |
| فولتاج الاختبار | 0~600 فولت قابلة للتعديل، دقة 1.5% |
| جهاز توقيت | 9999X0.1S |
| الكهرباء | الكهرباء البلاتينية ، زوج واحد |
| أبعاد الكترود البلاتيني | (5±0.1) x ((2±0.1) x ((5) ملم ، 30 درجة منحدرة |
| الكهرباء بما في ذلك الزاوية والمسافة | 60°±5°، المسافة هي (4±0.1 ملم) |
| ضغط الإلكترود | 1.00N±0.05N يمكن ضبط الضغط ويمكن قياس القيمة وعرضها في الوقت الحقيقي على الشاشة اللمسية
|

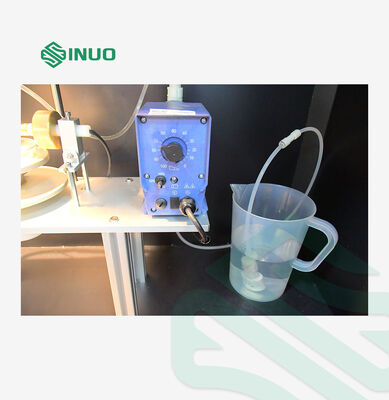

| تسرب التحكم السائل | يتم التحكم بها بواسطة مضخة صغيرة حجم السائل الذي يسقط والفاصل بينهما دقيق
|
| فترة تساقط السائل | 30 ± 5S ، قابلة للتعديل |
| إنخفاض ارتفاع السائل | 35±5 ملم |
| تأخير تسرب السائل | 0.2S ((وقت فتح صمام السولينويد) |
| حجم السائل | 45-50 قطرة/سم3 |
| دائرة تأخير الوقت | 2 ± 0.1S ((في 0.5A أو أكثر) |
| انخفاض ضغط الدائرة القصيرة | 8% ماكس |
| التيار الدائري القصير | 1±0.1A 1% |
| سرعة الرياح | 0.2m/s |
| المتطلبات البيئية | 0°40°C، الرطوبة النسبية≤80٪، في مكان لا يوجد فيه اهتزازات واضحة وغازات تآكل |
| حجم المعدات ووزنها | 1100mm* 550mm* 1100mm، 180KGS |
| تتوافق مع المعيار | IEC60695 ، IEC60112 ، IEC 60598-1 ، IEC 60884-1 ، UL746A ، ASTMD3638 ، الخ |
