| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |
تم تصميمه وتصنيعه وفقًا للمعيار IEC 61851-23:2023 البند 11.6.102 والشكل 110 والشكل 111 والجدول 114.
| العينات والقيود | محطة شحن المركبات الكهربائية بالتيار المتردد والمستمر |
|---|---|
| الغرض من الاختبار | يجب أن يخفف تثبيت السلك المرن للجهاز الموصلات عند الأطراف من قوة الشد وعزم الدوران. يستخدم هذا الجهاز لاختبار قدرة تثبيت السلك أو جهاز تثبيت الكابل لمحطات شحن المركبات الكهربائية بالتيار المتردد/المستمر على تحمل قوة الشد وعزم الدوران المحددين. |

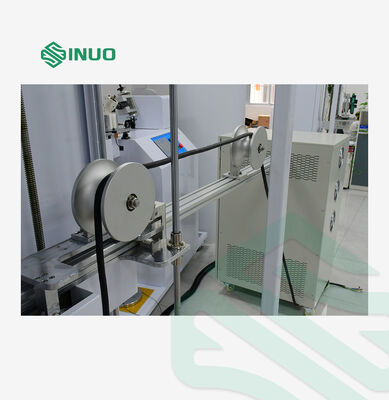

| مبدأ الاختبار | يتم تحقيق قوة الشد باستخدام محرك لقيادة آلية عجلة لا مركزية. سرعة المحرك قابلة للتعديل لضمان تطبيق قوة الشد بدقة في كل مرة. وهي مجهزة بوظيفة مراقبة مدة قوة الشد. يتم تطبيق عزم الدوران بواسطة صينية مدفوعة بمحرك ترفع وزنًا؛ عند الوصول إلى الوقت المحدد، تقوم الصينية تلقائيًا بإعادة ضبط الوزن المرفوع وإنهاء تطبيق عزم الدوران. |

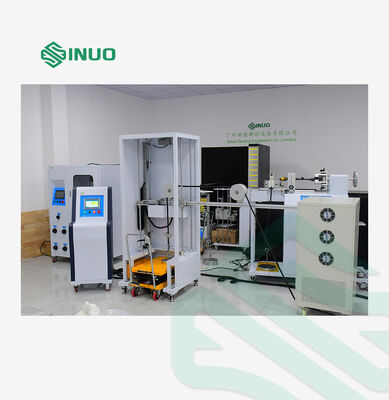

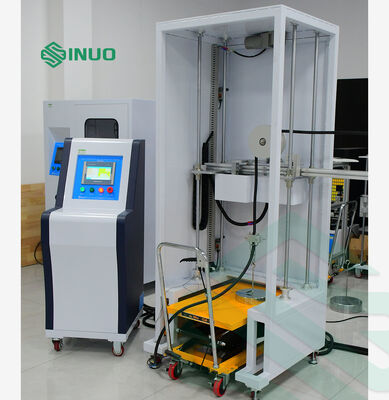

| الهيكل والخصائص | يعتمد الجهاز على تحكم PLC ومحرك كهربائي. تطبق الأوزان قوة شد مستقرة، ويتم توليد عزم الدوران من خلال مزيج من الأوزان وذراع عزم الدوران. يسمح النظام بتعيين عدد تطبيقات قوة الشد ومدة اختبار عزم الدوران. بمجرد الوصول إلى العدد المحدد مسبقًا من الدورات أو المدة، يتوقف الجهاز تلقائيًا. بعد الاختبار، يجب ألا يتجاوز الحد الأقصى للإزاحة المسموح بها لكابل موصل الشحن للمركبة الكهربائية الحد المحدد في المعيار. هذا الجهاز متوافق مع عينات محطات الشحن المزودة بمسدسات شحن بأطوال كابلات مختلفة. |
| بيئة الاستخدام |
مزود الطاقة: AC220V±10%/50-60Hz، 1KW؛ درجة حرارة العمل 0-40 درجة مئوية، الرطوبة 30%-90%؛ الأبعاد: حوالي W4000*D600*H1850 مم؛ الوزن: حوالي 300 كجم |
| محتوى الاختبار | اختبارات شد وعزم دوران كابلات محطات شحن المركبات الكهربائية |
|---|---|
|
هيكل المعدات مخطط تخطيطي |
|
| وضع تشغيل التحكم | تحكم تلقائي PLC، تشغيل شاشة لمس |
| وضع القيادة | كهربائي |

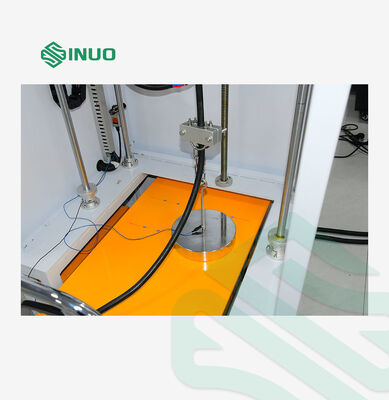

| تطبيق الشد | تلبية مواصفات 160N، 200N، 240N، 250N، 500N، يتم تحقيقها عن طريق تراكب الأوزان |
| تطبيق عزم الدوران | تلبية مواصفات 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m، يتم تحقيقها عن طريق تراكب الأوزان |
| عجلة عزم الدوران | R100mm(Φ200mm) ±0.5mm |
| تردد الشد | 1 مرة/ثانية، يتم اكتشاف وقت الشد الفعلي بواسطة إشارة كهربائية |
| دورات الشد | 1-999999 دورة، يمكن ضبطها مسبقًا، الافتراضي هو 100±1 دورة |
| وقت تطبيق عزم الدوران | 0-99 ساعة 59 دقيقة 59 ثانية، يمكن ضبطها مسبقًا |
| حماية انقطاع التيار الكهربائي | مع وظيفة ذاكرة تخزين بيانات انقطاع التيار الكهربائي |
| تركيب | مشابك عالمية، مجموعة واحدة |
|
جدول مطابقة الأوزان تكوين إضافي |
|
| تتميز المعدات بارتفاع تركيب قابل للتعديل يتراوح من 500 إلى 1200 مم (أي موضع مخرج الكابل)، مما يسمح لها بتلبية متطلبات الاختبار لمحطات الشحن ذات مواضع مخرج الكابل المختلفة. | تفاصيل المنتج |
