| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4418 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |
هذا النظام الاختبار الوقائي للماء IPX1 ~ 8 يتوافق مع IEC 60529:2013، ويتطلب من قبل IEC60335-1 الفقرة 15، الخ هذا النظام يتضمن ما يلي:
| لا، لا، لا | الاسم | رمز بروتوكول الملكية | ملاحظة |
|---|---|---|---|
| 1. | جهاز اختبار قطرات المطر العمودية | IPX1 ~ 2 | مساحة قطرة: 1000mm*1000mm يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 2 | جهاز اختبار الأنابيب المتذبذبة | IPX3~4 | أنابيب التذبذب: R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 3 | فوهة الرش | IPX3~4 | يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 4 | فوهة الأنابيب | IPX5 ~ 6 | يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 5 | غرفة الغمر المتكاملة و خزان إمدادات المياه و خزانة التحكم | IPX7 | حجم الغرفة الداخلية: 650mm*600mm*1500mm يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 6 | خزان الغمر العميق | IPX8 | φ600*1000ملم يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
| 7 | أداة التشغيل | ملحقات IPX1 ~ IPX6 | φ600mm يتم التحكم بها بواسطة خزانة التحكم على IPX7 |
هذا الجهاز الاختبار يهدف إلى التحقق من الحماية من قطرات المياه التي تسقط عمودياً. تم تصميمه وتصنيعه وفقًا لمتطلبات معيار IEC60529 IPX1 و IPX2.
| التطبيق | ينطبق على إجراء اختبار IPX1 و IPX2. |
| منطقة الأمطار | 1000ملم×1000ملم |
| مادة الخزان | الفولاذ المقاوم للصدأ |
| فتحة قطرة | ¢0.4ملم |
| مسافة الثقب | 20ملم |
| تدفق الأمطار | 1mm/Min، 3mm/Min، المعلمات التي يحددها المستخدم (خطأ: + 0.5mm/min). |
| ارتفاع قطرة الماء | 200 ملم (تحكم تلقائيًا بواسطة معدات الاختبار) |
| وقت الاختبار | 10 دقيقة، يمكن تعيينها وفقا للاحتياجات |
| إستنزاف | إفراغ الماء في الخزان تلقائيًا بعد الانتهاء من الاختبار |
| مادة الجسم | سبيكة الألومنيوم الصناعية |
| الأبعاد (LxDxH) | 1100X1200X2800ملم |
| هيكل الجهاز | حائط |
| ضاغط الهواء | ضاغط الهواء الصامت |

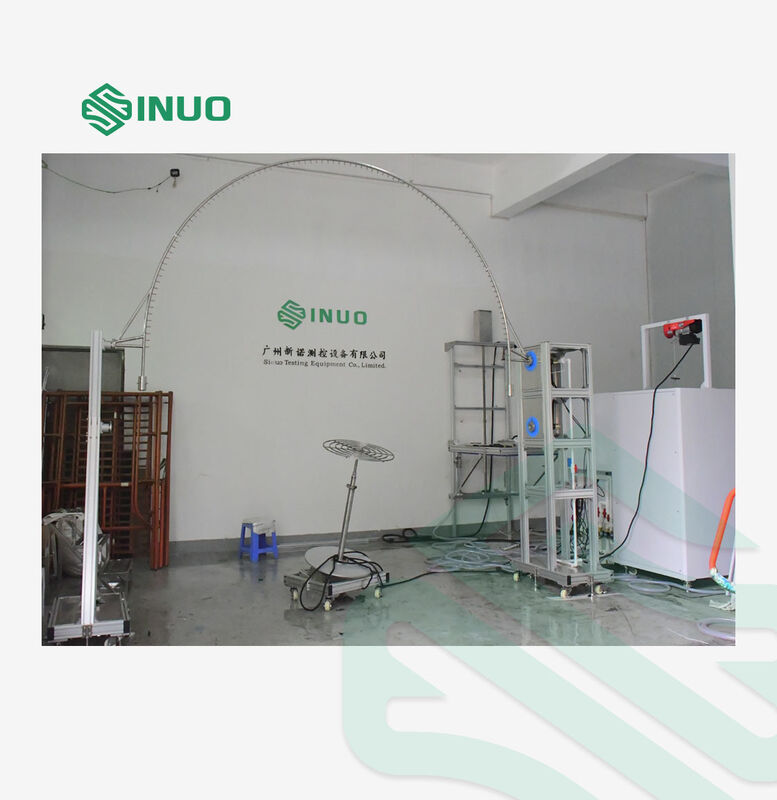

تم تصميم و تصنيع اختبار الأنابيب المتذبذبة وفقًا لمتطلبات معيار IEC60529 IPX3 و IPX4.يتم التحكم في جزء أنبوب التذبذب من هذا الجهاز بواسطة محرك معدل السرعة القابلة للتعديل وآلية ربط المفتاحهذا الجهاز هو التأرجح المتبادل من مكان ± 60 ° إلى آخر من ± 175 ° مع سرعة مطلوبة من قبل المعيار من خلال زاوية ضبط الماكينة.الهيكل مستقرة ودائمة- يتعاون مع لوحة التشغيل التي يمكن من خلالها تحقيق دوران 90 درجة.
| لا، لا، لا | البند | المعلمات |
|---|---|---|
| 1 | إمدادات الماء | معدل تدفق المياه> 10 لتر/دقيقة ± 5٪ من المياه النظيفة بدون إدراج. هذا الجهاز مجهز بوحدة تصفية المياه النظيفة |
| 2 | حجم الأنبوب المتذبذب | القياسية تأتي مع R200mm، R400mm، R600mm، R800mm، R1000mm R1200mm، R1400mm، R1600mm أنابيب التذبذب، مصنوعة من الفولاذ المقاوم للصدأ |
| 3 | ثقب الإبرة | Φ0.4 ملم |
| 4 | الزاوية المدرجة من فتحتين | IPX3:120°؛ IPX4:180° |
| 5 | زاوية التأرجح في الأنابيب | يمكن تعيين الحد الأقصى ± 175 درجة مسبقًا (ملاحظة: يتطلب المعيار IPX3:120°؛ IPX4:360°، ولكن بسبب وجود لوحة تحريك تحت أنبوب التذبذب أثناء الاختبار، لذلك لا يمكن تحقيق 360° خلال الاختبار الفعلي، إذا لم يكن هناك لوحة تحريك،ثم يمكن تحقيق 360 درجة) |
| 6 | سرعة التأرجح | IPX3: 4 ثوان/وقت (2 × 120 درجة) IPX4: 12s/time (2×360°) ؛ |
| 7 | تدفق الماء | يمكن تعيينها وفقًا لحجم البندول وعدد ثقوب الدبوس (0.07 لتر / دقيقة لكل ثقب) |
| 8 | وقت الاختبار | 0.01S 99 ساعة 59 دقيقة، يمكن إعدادها مسبقاً |
| 9 | مقياس الضغط | 0 ~ 0.25MPa |
| 10 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن يكون الأرض مسطحة مع الإضاءة 10مفتاح (أو منفذ) للنزيف المقاوم للماء يستخدم في المعدات. مع وظيفة جيدة للدخول والصرف. التثبيت الأرضي |
| 11 | المنطقة | وفقاً للأنبوب المتذبذب الذي اختار |

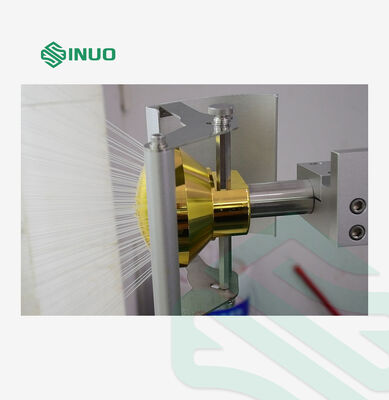

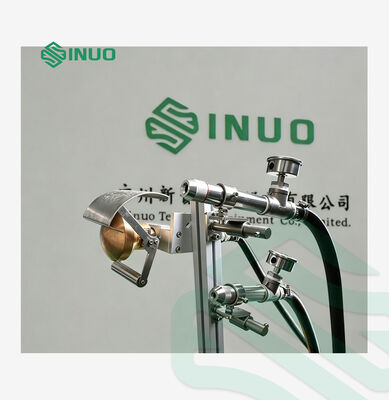

تم تصميم فوهة الرش وتصنيعها وفقًا لمعايير IEC60529 IPX3 و IPX4. لا يمكن أن تكون بعض أجزاء الغرفة مبللة من قبل الأنبوب المتذبذب. في هذه الظروف ،يتم استخدام فوهة الرذاذ المحمولة يدويا.
الفرق بين IPX3 و IPX4 هو أنه يجب إزالة المكافحة في اختبار IPX4.
| لا، لا، لا | البند | المعلم |
|---|---|---|
| 1 | إمدادات الماء | معدل تدفق المياه 50~150kpa مياه نظيفة بدون إدراج. |
| 2 | معايير فوهة الرش | القطر الخارجي: Ф102mm قطر كروي: SФ75.5mm هناك حفرة وسطية وهناك 24 حفرة في الدائرة الداخلية من الثقوب التي زاوية مدخولة هي 30 درجة. هناك 96 حفرة في الدائرة الخارجية من الثقوب التي زاوية مدخولة هي 15 درجة.121 حفرة في المجموع. قطر الثقب: Ф0.5mm إنها مصنوعة من النحاس |
| 3 | تدفق الماء | 10L/min±5 ٪، قابلة للتعديل بواسطة عداد التدفق (عدد التدفق غير مدرج في هذا البند، اختياري) |
| 4 | نطاق مقياس الضغط | 0 ¥0.4Mpa |
| 5 | البافل | قابلة للإزالة |
| 6 | مقياس الضغط | 0 ~ 0.25MPa |
| 7 | متطلبات الموقع | غرفة اختبار IP مقاومة للماء مخصصة، يجب أن يكون الأرض مسطحة مع الإضاءة مع وظيفة جيدة من تدفق وتصريف. |
تم تصميم فوهة الأنبوب وتصنيعه وفقًا لمعايير IEC60529 IPX5 و IPX6.
| لا، لا، لا | البند | IPX5 | IPX6 |
|---|---|---|---|
| 1 | إمدادات الماء | معدل تدفق المياه > 12.5 لتر/دقيقة ± 5٪ من المياه النظيفة بدون إدراج. ويمكن تحقيقه بواسطة خزان الماء من الفولاذ المقاوم للصدأ والمعدات المضغوطة |
معدل تدفق المياه > 100L/min±5٪ مياه نظيفة بدون إدراج. ويمكن تحقيقه بواسطة خزان الماء من الفولاذ المقاوم للصدأ والمعدات المضغوطة |
| 2 | قطر الفوهة | ف6.3ملم | ف12.5 ملم |
| 3 | تدفق الماء | 12.5±0.625L/min، معداد التدفق قابل للتعديل | 100±5 لتر/دقيقة، يمكن ضبط مقياس التدفق |
| 4 | المسافة من فوهة الطائرة إلى الحجرة | 2.5 ~ 3m | 2.5 ~ 3m |
| 5 | وقت الاختبار | لا يقل عن 1 دقيقة/م2 ((لا يقل عن 3 دقائق) | لا يقل عن 1 دقيقة/م2 ((لا يقل عن 3 دقائق) |
| 6 | مقياس الضغط | 0 ~ 0.25MPa | 0 ~ 0.25MPa |
| 7 | متطلبات الموقع | غرفة اختبار خاصة ضد المياه ذات عرض أكثر من 3 أمتار مع وظيفة جيدة من تدفق وتصريف. |
غرفة اختبار خاصة ضد المياه ذات عرض أكثر من 3 أمتار مع وظيفة جيدة من تدفق وتصريف. |

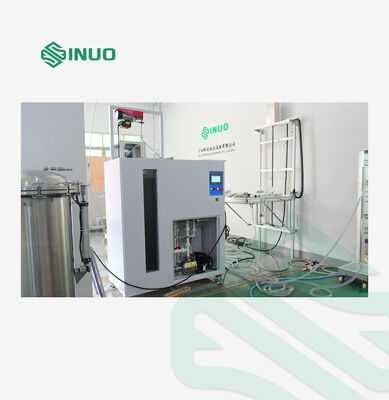

يستخدم نظام إمدادات المياه والتحكم الذكي لتزويد المياه إلى جهاز IPX1 ~ 8 والتحكم في جميع عمليات الاختبار ، ويستخدم أيضًا كغرفة غمر IPX7.
1نظام إمدادات المياه الذكية و نظام التحكم فيه ينطبق على:
(أ) إمدادات المياه لاختبار مقاومة المياه IPX1 ~ IPX6
(ب) اختبار الغمر بالماء IPX7
(ج) تخزين المياه لاختبار ضيق المياه IPX8
(د) التحكم التلقائي لجميع المعدات المقاومة للماء
2.طريقة إمدادات المياه: إمدادات المياه ذات درجة حرارة ثابتة، إمدادات المياه ذات التدفق المستمر.
3عملية التحكم في إمدادات المياه: بعد أن يحدد المستخدم المياهقيمة الحرارةقيمة تدفق المياه على الشاشة اللمسية،نظام التحكم في درجة الحرارة،المقاييس الإلكترونية في الوقت الفعلي مراقبة القيم الحالية، قراءة القيم في PLC من خلال تحويل البيانات، ثم ضبط تلقائي سرعة دوران المضخة من خلال محول التردد.
4.التحكم في درجة حرارة الماء: نظام PID يقوم تلقائيًا بالتحكم في درجة حرارة الماء واكتشافها ، النطاق: درجة حرارة الغرفة ~ 65 درجة مئوية (± 3 درجة مئوية).
5.هناك تدفق كبير وتدفق صغير إمدادات المياه في اتجاهين
6إمدادات المياه ذات التدفق الكبير:
(أ) ينطبق على اختبار رذاذ الماء قوي IPX5 ~ IPX6 وحقن الماء من IPX8
(ب) نطاق التدفق: 10~100L/min
(ج) دقة التدفق: ± 0.5L/min
(د) مقياس التدفق: مقياس تدفق التوربين
مضخة المياه: مضخة الطرد المركزي من الفولاذ المقاوم للصدأ
7إمدادات المياه ذات التدفق الصغير:
(أ)وهي تنطبق على اختبار IPX1 ~ IPX4 للضغط على الماء
(ب)نطاق التدفق: 1 ~ 10L / min
(ج)دقة التدفق: ± 0.5L/min
مقياس التدفق: مقياس تدفق التوربين
(د)مضخة الماء: مضخة الطرد المركزي من الفولاذ المقاوم للصدأ
8خزان الماء:
(أ)وهي قابلة للتطبيق على تخزين المياه من IPX5 ~ IPX6 اختبار رذاذ الماء القوي، حقن المياه من IPX8، IPX7 الغمر
(ب)حجم: حوالي 500 لتر
(ج)مقاس: W600mmXD650mmXH1500mm
(د)نافذة المراقبة: نافذة زجاجية مكبوتة
(هـ)أبعاد نافذة المراقبة: W200mmXH1250mm
(و)مقياس العمق: الفولاذ المقاوم للصدأ
(ز)ارتفاع مقياس العمق: 1200 ملم، دقة 1 ملم
(هـ)تحكم مستوى السائل: مفتاح العائمة + أنبوب التفريغ
9دعامة رفع تلقائية غمر IPX7
(أ)مسافة رفع:0~1200ملم
(ب)أبعاد العصا: L400mmXW400mm
(ج)وزن حمولة الدعامة: 100 كجم
10مراقبة IPX8
(أ)نطاق الضغط: 0 ~ 0.6Mpa
(ب)نطاق زمني: 0~999999s
11- خزانة التحكم:
(أ)اكتشاف التدفق: ردود فعل إشارة التدفق من خلال مقياس التدفق الإلكتروني
(ب)إعداد التدفق: يتم تعيينها على شاشة اللمس
(ج)كشف الحرارة: PID
(د)جهاز التحكم: (ميتسوبيشي)
(هـ)واجهة ودية: 7 بوصة، شاشة لمسة ملونة
(و)وظيفة التحكم: إمدادات المياه ذات درجة حرارة ثابتة، وإمدادات المياه ذات التدفق الثابت، وإمدادات المياه ذات الضغط الثابت، والتحكم في وقت الاختبار.
(ز)وظيفة الحماية: حماية التسرب، حماية الإفراط، حماية الدائرة القصيرة
12المرشح: غلاف الفولاذ المقاوم للصدأ، قلب المرشح الدقيق
13مادة الجسم: سبيكة الألومنيوم الصناعية
14الأبعاد الخارجية: 1400mmX750mmX1600mm
15مصدر الطاقة: ثلاث مراحل AC 380V، 50Hz
تم تصميم خزان الغمر العميق وتصنيعه وفقًا لمعيار IEC60529 IPX8.
المرحلة الدورية القابلة للانحناء هي الملحق الضروري لاختبار IPX1 ~ IPX6.
| قطر الجهاز | Ø600ملم |
| سرعة الجهاز | 1دورة في الدقيقة |
| زاوية قابلة للإمالة | يمكن أن تصل إلى 0 و 15 درجة |
| زاوية الدوران في الاختبار | 90 درجة، دوران مستمر |
| مادة الجسم | سبيكة الألومنيوم الصناعية |
| الأبعاد (LxDxH) | 800×800×250ملم |
| قاعدة من الألومنيوم مع العجلات | |
| التحكم العكسي، التحكم في حركة الدوران من قبل خزانة التحكم | |
