| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNJ8163 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 5 مجموعات شهريا |

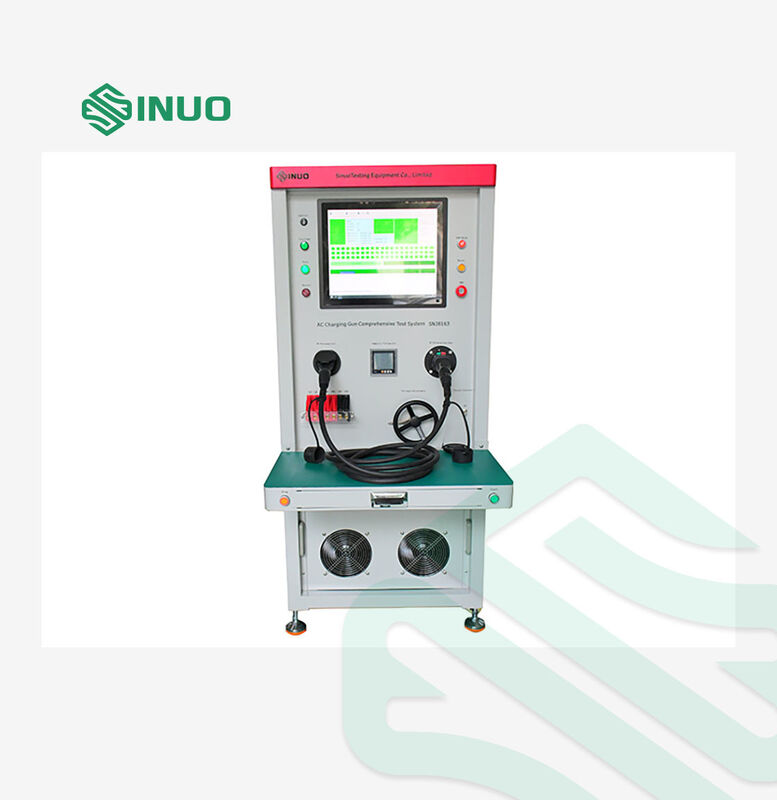

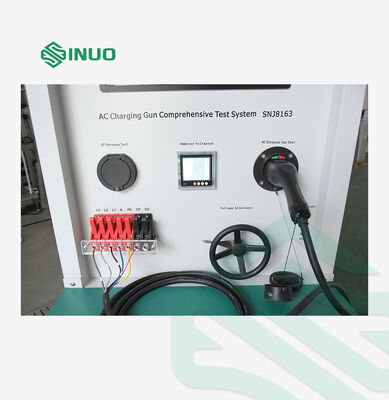

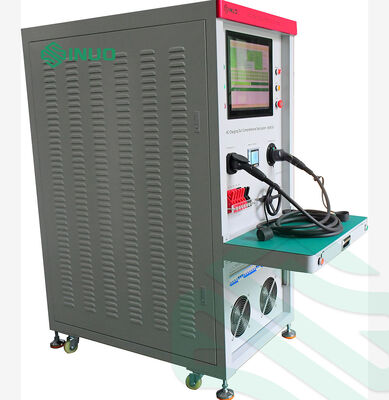

يستخدم نظام الاختبار هذا بشكل رئيسي للتفتيش الوظيفي لمقابس التيار المتردد وفقًا للمعايير الصينية (GB) والأوروبية (EU) والأمريكية (UL). يمكن تعيين رمز QR فريد لكل مغلق ،ويتم حفظ نتائج الاختبار تلقائيًا في التقارير. يمكن طباعة النتائج المؤهلة مباشرة. يتم اختبار جميع الوظائف تلقائيًا في تشغيل واحد ، مما يوفر كفاءة عالية وتوفير العمالة ،مما يجعلها مناسبة للإنتاج الضخم التفتيش الكامل في المصانع.
معايير الامتثال: تتوافق مع IEC 62196-1Ed.4CDV البند 2020 12.2, 21.2, 21.3, IEC62196-3-1 ed1البند16.102.
1اختبارات الكسر والاستمرارية والدائرة القصيرة وتسلسل الأسلاك لكل سلك فردي
2اختبار مقاومة الاستمرارية للمرشد الرئيسي
3قياس المقاومة المدمج (بما في ذلك الحالات المضغوطة وغير المضغوطة لمفتاحات الضغط)
4التحقق من قدرة الحمل الحالية وقياس انخفاض الجهد
5اختبار العزل بين الأسلاك
6اختبار المقاومة الكهربائية (الجهد العالي) بين الأسلاك
7اختبار الأسلاك الحرارية
| إمدادات الطاقة | التيار المتردد أحادي المرحلة 220 فولت / 50 هرتز |
|---|---|
| إمدادات الهواء | 0.6 مبا |
| نظام التحكم | PLC + PC الصناعية |
| فحص الشفرة |
يأتي الجهاز مع ماسح ضوئي لقراءة الشرائط أو رموز QR على عينات الاختبار. مسح المنتج قبل الاختبار ؛ بعد الاختبار ، يتم ربط الرمز المسح الضوئي تلقائيًا بسجل الاختبار ، مما يتيح التتبع. |
| اختبارات استمرارية الأسلاك |
يتم تنفيذ اختبارات الانقطاع والاستمرارية والدائرة القصيرة وتسلسل الأسلاك عن طريق مسح PLC Input / Output. PLC يحدد تلقائيًا المرور / الفشل. |
| نطاق المقاومة المدمج |
1 5000 Ω، دقة: 1٪ يمكن تعيين حدود أعلى وأسفل لتحديد جودة المنتج. |
| مقاومة CC و PE (ضغط الزر / عدم الضغط) |
16A مدخل AC:RC غير المضغوط: 680Ω، RC + R4 المضغوط:3.38 kΩ32A مدخل AC:RC غير المضغوط: 220Ω، RC + R4 المضغوط:3.52 kΩ63A مدخل AC:غير مضغوط RC: 100Ω، مضغوط RC+R4:3.4 kΩ يجب أن يصل دقة القياس للمقاومة إلى 1٪ إلى 2٪. |
| نطاق اختبار التردد الحراري |
100 50000 Ω، دقة: 2% يمكن تعيين الحدود العليا والسفلية لتحديد جودة الاستمرارية |
| اختبار القدرة الحاملة الحالية وخفض الجهد |
يقيس انخفاض الجهد عبر الموصلات في ظل ظروف التيار القياسي والإفراط. محول قابل للتعديل ثلاثي المراحل: 0-380 فولت الخروج، حمل قابل للتعديل ثلاثي المراحل 0-35A. نطاقات الاختبار المدعومة:
|
| اختبار مقاومة العزل |
واحد المرحلة: L-N، L-E، E-N ثلاثي المراحل: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3 المعلمات: 1.جهد الاختبار: DC 100 1000V (قابلة للتعديل) 2الحد الأدنى: 1 M1 GΩ (يمكن ضبطه) 3دقة: ± 5٪ 4إنذار عندما المقاومة < القيمة المحددة |
| اختبار المقاومة الكهربائية (هي بوت) |
واحد المرحلة: L-N، L-E، E-N ثلاثي المراحل: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3 المعلمات: 1.جهد الاختبار: التيار الترددي 0 ∼ 5 كيلو فولت / التيار المتردد 0 ∼ 6 كيلو فولت (قابلة للتعديل) 2حد التيار السريع: AC 0.1 20 mA ، DC 0.01 5 mA 3الدقة: ±1.5% + 3 أرقام 4عرض رقمي للجهد ، ضبط تلقائي قابل للبرمجة 5إنذار إذا تجاوز تيار التسرب القيمة المحددة |
| محطة الاختبار | محطة واحدة، منتج واحد لكل اختبار |
| حاملات الشاشة |
حامل فوهات السيارة الاتحاد الأوروبي، حامل فوهات قاعدة الاتحاد الأوروبي، حامل فوهات GB، حامل فوهات التيار المتردد الأمريكي |
| صفيحة الذيل |
جهاز ضغط خاص يتناسب مع المنتج المختبر، مع مشبك و لوحة حماية |
| ارتفاع المقبس | 750 × 1000 ملم، مصممة إرغونيمياً |

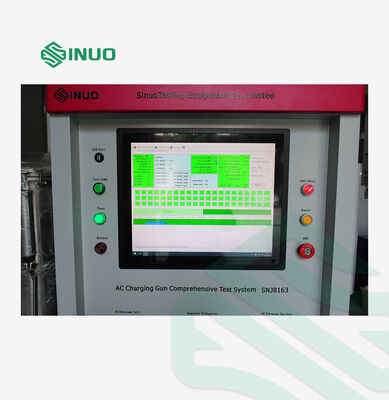

| برامج الكمبيوتر |
1. يدعم Win 7 و Win 10 ، يمكن تكوين جميع إعدادات المعلمات من خلال البرنامج. 2يتم حفظ نتائج اختبار كل منتج في الكمبيوتر في الوقت الحقيقي لسهولة الوصول والعرض والتحليل. 3يتم حجز واجهات الاتصال للاتصال الاختياري بأنظمة MES ، مما يسمح بتحميل بيانات الاختبار إلى قاعدة بيانات MES للإدارة والتحكم. 3يتم تخزين بيانات الاختبار مباشرة بعد الانتهاء. 4يمكن تصدير بيانات الاختبار المخزنة في تنسيق TXT أو Excel. |
| الأبعاد | W 900 × D 800 × H 1800 ملم |
| الوزن | حوالي 300 كجم |
| غيرها |
1.الجهاز المحمول مع وظيفة القفل 2اتصال MES: اختياري، يتم تطبيق تكلفة إضافية. |
