| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 20 مجموعة/شهر |
IEC 61851-23 EV Charging Stations Cable Anchorage Test System EVSE Cable Pull & Torque Test Equipment
مصمم ومصنع وفقًا للمعيار IEC 61851-23:2023 البند 11.6.102 والشكل 110 والشكل 111 والجدول 114.

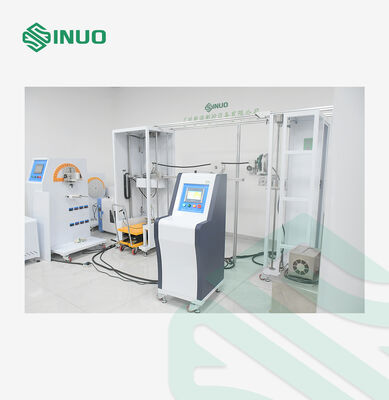

جهاز اختبار قوة السحب وعزم الدوران لمرسى الكابلات (الموديل SNQC1007B) هو نظام اختبار عالي الدقة مصمم لمصنعي EVSE والمختبرات المعتمدة التي تتطلب التحقق من الامتثال الموثوق به والمتكرر. تم تطويره بما يتوافق تمامًا مع المعيار IEC 61851-23:2023، البند 11.6.102، ويستخدم النظام لتقييم ما إذا كانت تجميعات كابلات ومراسي محطات شحن التيار المتردد/المستمر للسيارات الكهربائية يمكنها تحمل قوى الشد وعزم الدوران المحدد دون تجاوز حدود الإزاحة المسموح بها.
يتميز SNQC1007B بالتحكم الذكي القائم على PLC، وتطبيق القوة الذي يعمل بالمحركات، والتحميل الدقيق للوزن، مما يضمن إخراج قوة ثابت، وقياس دقيق، وتكرار اختبار ممتاز. يمكن تكوين معلمات الاختبار بمرونة لاستيعاب أحجام الكابلات المختلفة ومتطلبات الاختبار. يتيح الهيكل الميكانيكي القوي جنبًا إلى جنب مع واجهة الإنسان والآلة التي تعمل باللمس سهولة التشغيل وكفاءته، حتى للمستخدمين لأول مرة.
من خلال محاكاة ضغوط السحب والالتواء في العالم الحقيقي المطبقة على كابلات الشحن أثناء الاستخدام العادي بدقة، يساعد هذا الجهاز الشركات المصنعة على التحقق من الامتثال لمتطلبات السلامة الدولية الصارمة. وهو يدعم تطوير بنية تحتية لشحن السيارات الكهربائية أكثر أمانًا وموثوقية ومتوافقة تمامًا، مع تقليل مخاطر الاعتماد وتحسين كفاءة الاختبار.
| محتوى الاختبار | جهاز اختبار تخفيف إجهاد مرسى تجميع كابلات الجانب B لمحطة شحن السيارات الكهربائية |
| الرسم التخطيطي لهيكل المعدات | |
| وضع تشغيل التحكم | تحكم تلقائي PLC، تشغيل بشاشة تعمل باللمس |
| تطبيق عزم الدوران | يفي بمواصفات 0.6 نيوتن·متر، 0.7 نيوتن·متر، 1.4 نيوتن·متر، 2.7 نيوتن·متر، 5.4 نيوتن·متر، 11.0 نيوتن·متر، 16.3 نيوتن·متر، ويتم تحقيقه عن طريق تراكب الأوزان |
| وضع القيادة | كهربائي |
| تطبيق قوة السحب | يفي بمواصفات 160 نيوتن، 200 نيوتن، 240 نيوتن، 250 نيوتن، 500 نيوتن، ويتم تحقيقه عن طريق تراكب الأوزان |
| دورات السحب | 1-999999 دورة، يمكن ضبطها مسبقًا، الافتراضي هو 100±1 دورة |

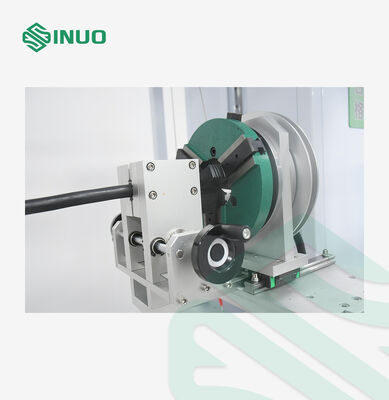

| عجلة عزم الدوران | R100mm(Ф200mm) ±0.5mm |
| تردد الشد | 1 مرة/ثانية، يتم الكشف عن وقت السحب الفعلي بواسطة الإشارة الكهربائية |
| تركيب | مشابك عالمية، مجموعة واحدة |
| وقت تطبيق عزم الدوران | 0-99H59M59S، يمكن ضبطه مسبقًا |
| حماية انقطاع التيار الكهربائي | مع وظيفة ذاكرة تخزين البيانات عند انقطاع التيار الكهربائي |
| تكوين إضافي | تتميز المعدات بارتفاع تركيب قابل للتعديل يتراوح من 500 إلى 1200 مم (أي موضع مخرج الكابل)، مما يسمح لها بتلبية متطلبات الاختبار لمحطات الشحن ذات مواضع مخرج الكابل المختلفة. |
| جدول اختيار مطابقة الوزن | |
