| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4416-1400 |
| الـ MOQ: | 1 |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |
IPX3 IPX6 نظام اختبار رذاذ المياه للجزء السيارات
المعايير والبنود الممتازة
تتوافق مع معيار IEC60529:1989 +A1:1999 +A2:2013
لمحة عامة عن المنتج

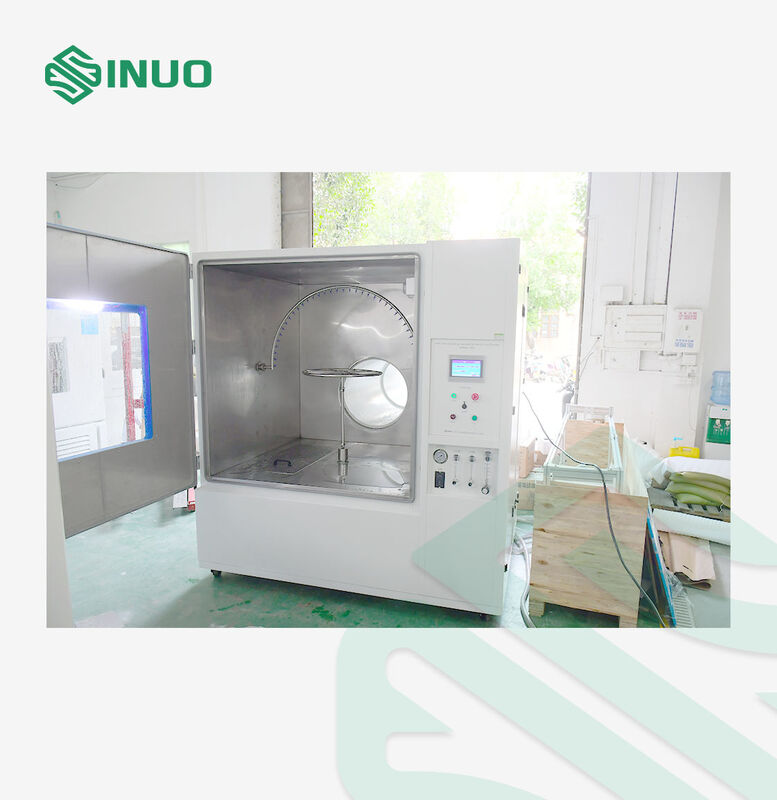

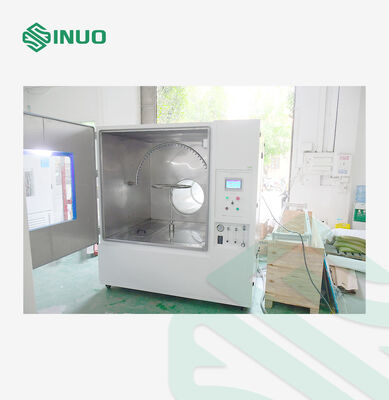

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products، الحجرات والمكونات.هذه المعدات تحاكي بدقة أمطار وأوضاع الطائرات المائية القوية للتحقق مما إذا كانت المنتجات تلبي معايير مقاومة الماء المطلوبة.

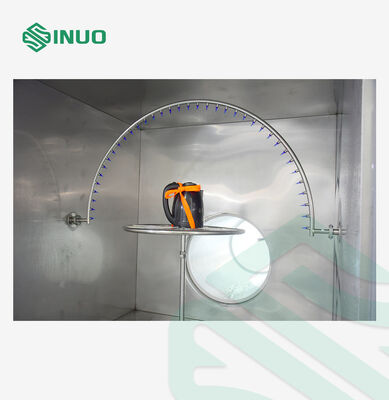

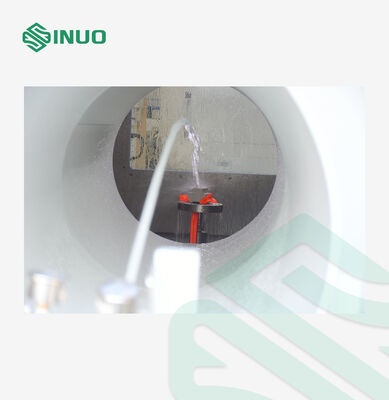

تم تجهيز الغرفة بأنبوبات تتذبذب لاختبارات IPX3 و IPX4 ومفاضلات طائرة مخصصة لاختبارات IPX5 و IPX6 ، مما يضمن تغطية كاملة لظروف رش المياه القياسية.نظام إمدادات المياه المستقر، زاوية الرش المسيطرة، معدل التدفق القابل للتعديل، والمنصة الدوارة تضمن نتائج اختبار موحدة ومتكررة.

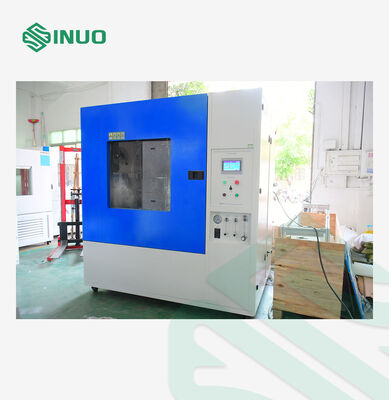

تم بناء النظام مع غلاف فولاذي صلب وطلاء قوي وغرفة داخلية من الفولاذ المقاوم للصدأ SUS304 ، ويوفر مقاومة ممتازة للتآكل ومتانة طويلة الأجل.نافذة مراقبة شفافة كبيرة وإضاءة LED مدمجة تسمح بمراقبة عملية الاختبار بأكملها في الوقت الحقيقي.
هذه الغرفة تستخدم على نطاق واسع للإضاءة الخارجية والأجهزة المنزلية ومكونات السيارات والخزانات الكهربائية والمنتجات الإلكترونية والكهربائية الأخرى.بمثابة أداة أساسية للتحقق من صحة تصميم المنتج، فحص الجودة، اختبار الشهادة، وقبول المصنع.
من خلال تقييم دقيق لأداء مقاومة الماء في بيئات المطر الطبيعي المحاكاة والمياه النفاثة، غرفة اختبار IPX3 IPX6 مقاومة للماء يساعد المصنعين على تحسين موثوقية المنتج،ضمان الامتثال للمعايير الدولية، وتقليل مخاطر فشل الميدان.
المعلمات التقنية
| شروط الاستخدام | يتم ضمان الشروط التالية من قبل المستخدم ويتم الانتهاء من الاتصال المقابل. |
| استخدام المساحة |
الأرض مسطحة، الصرف السلس، الأرضية والجدران عازلة للماء، السعة المحملة للأرض لا تقل عن 200kg/m2 هواء جيد لا يوجد اهتزاز قوي حول الجهاز لا يوجد مجال كهرومغناطيسي قوي حول الجهاز لا توجد مواد قابلة للاشتعال والانفجار والآبار حول المعدات يجب ترك مساحة مناسبة للاستخدام والصيانة حول المعدات: الجانب الخلفي، الجانب الأيسر واليمين، الجزء العلوي من المعدات: 800 مم؛ الجانب الأمامي للمعدات: 1400 مم |
| الظروف البيئية |
درجة الحرارة:5°C~35°C الرطوبة النسبية: ≤85% ضغط الهواء: 86kPa 106kPa |
| ظروف إمدادات الطاقة | |
| الجهد، التردد | AC400V ؛ 50Hz ؛ ثلاثي المراحل أربعة أسلاك + سلك الأرض الوقائي |
| القوة | 5.0كيلوواط |
| المقاومة الوقائية للأرض | مقاومة الأرضية لسلك الأرضية الوقائي أقل من 4Ω |
| مفتاح الطاقة |
1يطلب من المستخدم تكوين مفتاح حماية الهواء من التسرب من السعة المقابلة للمعدات في موقع التثبيت.ويجب استخدام المفتاح بشكل مستقل للجهاز. 2ممنوع استخدام مفتاح السكين أو منفذ الطاقة 3لا يكون مفتاح حماية الهواء من التسرب على بعد أكثر من 2 متر من المعدات. |
| مصدر الماء |
1يطلب من المستخدم تكوين مصدر المياه للمعدات في موقع التثبيت ، لا يقل ضغط المياه عن 0.2Mpa ، ويتم تثبيت صنبور 4 نقاط. 2مكان الصنبور ليس على بعد أكثر من 2 متر من المعدات. 3أنابيب المياه هي من نوع DN15، إذا كان ربط إمدادات المياه للعميل من نوع مختلف، يحتاج العميل إلى إعداد محول. |
| المعايير الأساسية | |
| الأبعاد المسموح بها للمنتجات | الطول والعرض ≤1000mm، الارتفاع ≤100mm |
| حجم الغرفة الخارجية | L1880*W4200*H2200ملم |
| حجم الغرفة الداخلية | L1400*W1400*H1400ملم |
| سرعة الجهاز | 1-5r/min (قابلة للتعديل) |
| قطر الجهاز |
¢200ملم و 600ملم
|
| طريقة دوران الدوارة | دائما إيجابية / إيجابية وسلبية بديلة |
| حمولة المحول الحد الأقصى | ≤20 كجم |
| وقت الاختبار | 0-999 دقيقة |
| طريقة ضبط التدفق | ضبط تدفق يدويا عن طريق ضبط عداد التدفق على لوحة |
| إمدادات الطاقة للعينة |
تم تكوينها بمقبس مقاوم للماء داخل الغرفة للعميل للطاقة على العينة أثناء الاختبار
|
| إمدادات المياه للاختبار |
مع خزان المياه المدمج بحجم حوالي 90 لتر ، يمكن إعادة تدوير المياه
|
| الوزن الإجمالي | حوالي 450 كجم |
| مكان الموقع المطلوب | 4.4m ((D) * 2.2m ((W) * 2.4m ((H) |
| IPX34 معايير الأنابيب المذبذبة | |
| أنبوب التذبذب |
R200mm و R400mm و R600mm
|
| المسافة بين عينة الفوهة | داخل 200 ملم |
| مسافة فتحة الرش | 50 ملم |
| زاوية تأرجح الأنابيب |
± 60 درجة (IPX3) ، حوالي ± 160° ((IPX4) (ملاحظة: يتطلب المعيار IPX3:120 °؛ IPX4: تقريبا 360 °، ولكن بسبب وجود turntable تحت أنبوب التذبذب أثناء الاختبار، لذلك 360 ° لا يمكن تحقيقه خلال الاختبار الفعلي، إذا كان بدون turntable،ثم يمكن تحقيق 360 درجة) |
| الزاوية بين فتحتين |
120 درجة ((IP3) 180 درجة ((IP4) |
| ثقب الإبرة | φ0.4 ملم |
| سرعة التذبذب | IPX3: 15 مرة / دقيقة؛ IPX4: 5 مرات / دقيقة |
| تدفق الماء من كل حفرة | 0.07 لتر/دقيقة +5٪ |
| ضغط الرش | 80-150Kpa |
