| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4416-1000L |
| الـ MOQ: | 1 |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 10 مجموعات في الشهر |

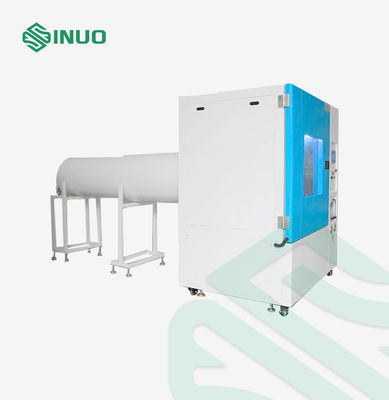

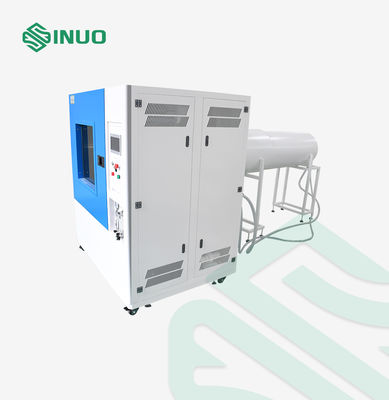

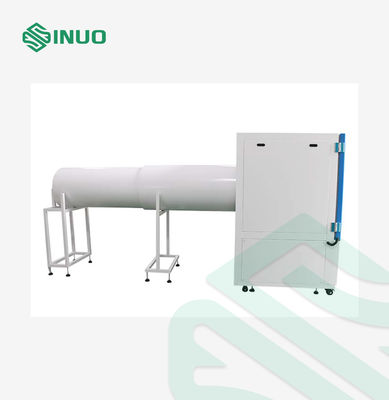

غرفة اختبار مقاومة الماء IPX3–IPX6 - معدات اختبار الرش والرش النفاث لقطع غيار السيارات
المعايير والبنود المتوافقة
يتوافق مع IEC60529:1989 +A1:1999 +A2:2013
نظرة عامة على المنتج
تم تصميم غرفة اختبار مقاومة الماء IPX3–IPX6 خصيصًا لتقييم أداء مقاومة الماء للمنتجات في ظل ظروف محاكاة المطر والرش النفاث، بما يتوافق تمامًا مع معايير IEC60529:1989+A1:1999+A2:2013.
يمكن أن يؤدي تلف المياه الناجم عن المطر أو مياه البحر أو الرطوبة إلى التآكل أو التشوه أو حتى حدوث ماس كهربائي. توفر غرفة الاختبار هذه حلاً موثوقًا به لاختبار مستوى الحماية للمرفقات المستخدمة في الإضاءة الخارجية والأجهزة المنزلية ومكونات السيارات والأجهزة الإلكترونية، مما يضمن سلامتها ومتانتها في بيئات العالم الحقيقي.

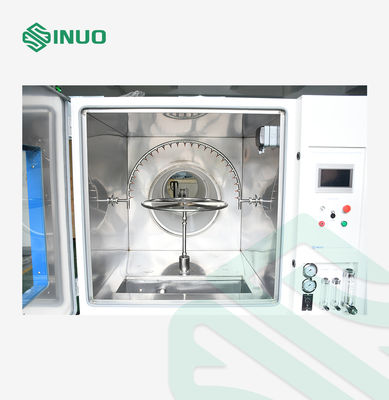

تم تصنيعها من الخارج من الفولاذ عالي الجودة والداخلية من الفولاذ المقاوم للصدأ SUS304، وتضمن المعدات المتانة والاستخدام طويل الأمد دون صدأ. تتيح نافذة زجاجية شفافة مقواة وإضاءة LED سهولة الملاحظة أثناء الاختبار. وهي تدعم اختبارات تصنيف مقاومة الماء IPX3 و IPX4 و IPX5 و IPX6، مما يجعلها أداة مثالية للتحقق من تصميم المنتج وفحص الجودة واختبار المصنع.
المعايير الفنية
| المعايير الفنيةالمعايير الأساسية | حجم الغرفة الداخلية | |
| L1000*W1000*H1000mm | حجم الغرفة الخارجية | |
| L1480*W3800*H1800mm | الوزن الإجمالي للمعدات | |
| 350 كجم | قطر القرص الدوار | |
| ￠400mm | وقت الاختبار | |
| 0-999 دقيقة | سرعة القرص الدوار | |
| 1 -5 دورة في الدقيقة (قابلة للتعديل) | طريقة تعديل التدفق | |
| اضبط التدفق يدويًا باستخدام مقياس التدفق اللوحي القابل للتعديل | طريقة دوران القرص الدوار | |
| دائمًا إيجابي / إيجابي وسالب بالتناوب | الحد الأقصى لتحمل القرص الدوار | |
| 30 كجم | معلمات فوهة الرش IPX34 | |
| طريقة تثبيت الفوهة | ||
| تثبيت ميكانيكي |
شروط الاستخدام |
|
| 10 لتر/دقيقة±5%، مقياس التدفق قابل للتعديل من خلال مقياس التدفق الدوراني، مقياس التدفق الإلكتروني اختياري | مسافة الرش | |
| 2.5 متر (الفوهة بعيدة عن مركز القرص الدوار) | طريقة تثبيت الفوهة | |
| مصنوع من الألومنيوم، يمكن فصله | الضغط | |
| 50～150 كيلو باسكال، نطاق قياس مقياس الضغط: 0～0.25 ميجا باسكال | معلمات فوهة الرش | |
| القطر الخارجي: Ф102mm، القطر الكروي: SФ75.5mm، فتحة واحدة في المركز، دائرتان داخليتان من 12 فتحة بزاوية 30 درجة، 4 دوائر خارجية من 24 فتحة بزاوية 15 درجة، إجمالي 121 فتحة بقطر Ф0.5mm، مصنوعة من النحاس. | معلمات فوهة الرش النفاث IPX56 | |
| فتحة نفاثة فوهة IPX5 | ||
| 6.3 ملم | فتحة نفاثة فوهة IPX6 | |
| 12.5 ملم | تدفق نفاث IPX5 | |
| 12.5±0.625 | تدفق نفاث IPX6 | |
| 100±5 لتر/دقيقة | ضغط الماء (ميجا باسكال) | |
| يتم تعديله وفقًا لتدفق المياه المحدد | مسافة النفاث | |
| 2.5 متر (الفوهة بعيدة عن مركز القرص الدوار) | طريقة تثبيت الفوهة | |
| تثبيت ميكانيكي | شروط الاستخدام | |
| يتم ضمان الشروط التالية من قبل المستخدم ويتم إكمال الاتصال المقابل. | استخدام المساحة |
| الأرض مستوية، والصرف سلس، والأرضية والجدار عازلة للماء، |
لا تقل قدرة تحمل الأرض عن 200 كجم/㎡ جيد التهوية لا يوجد اهتزاز قوي حول الجهاز لا يوجد مجال كهرومغناطيسي قوي حول الجهاز لا توجد مواد قابلة للاشتعال أو متفجرة أو أكالة وغبار حول المعدات يتم ترك مساحة مناسبة للاستخدام والصيانة حول المعدات: الجانب الخلفي والجانب الأيسر والأيمن والجزء العلوي من المعدات: 800 مم؛ الجانب الأمامي للمعدات: 1400 مم الظروف البيئية |
| درجة الحرارة: 5℃～35℃ |
الرطوبة النسبية: ≤85% ضغط الهواء: 86 كيلو باسكال～106 كيلو باسكال شروط إمداد الطاقة |
| الجهد، التردد | |
| AC380V±10% ; 50Hz±10% ; سلك أرضي ثلاثي الأطوار رباعي الأسلاك + واقي | الطاقة |
| 3.0 كيلو واط | مقاومة التأريض الواقية |
| مقاومة التأريض للسلك الأرضي الواقي أقل من 4 أوم | مفتاح الطاقة |
| 1. يُطلب من المستخدم تكوين مفتاح هواء حماية التسرب بالسعة المقابلة للمعدات في موقع التثبيت، ويجب استخدام المفتاح بشكل مستقل للجهاز. |
2. يحظر استخدام مفتاح السكين أو مقبس الطاقة. 3. لا يزيد مفتاح هواء حماية التسرب عن مترين من المعدات. مصدر المياه |
| 1. يُطلب من المستخدم تكوين مصدر المياه للمعدات في موقع التثبيت، ويجب ألا يقل ضغط المياه عن 0.2 ميجا باسكال، ويتم تركيب صنبور 4 نقاط. |
2. لا يزيد موضع الصنبور عن مترين من المعدات. تفاصيل |
