| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4412-P12 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | ر/ر |
| القدرة على التوريد: | 1 مجموعة / شهر |

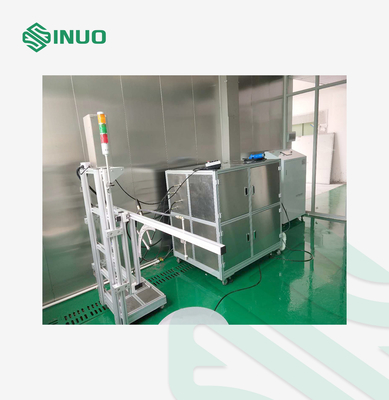

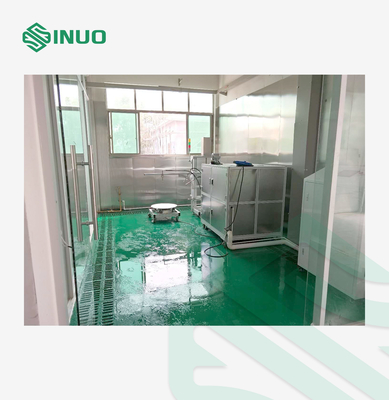

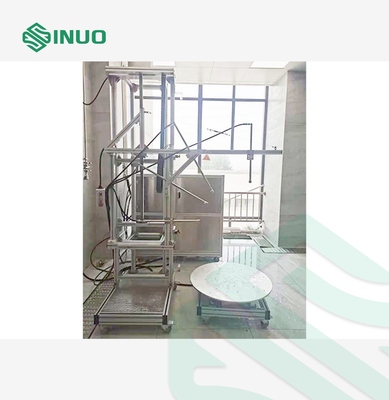

نظام اختبار مقاومة الماء IPX9K من النوع المفتوح للسيارات والإلكترونيات
المعايير والبنود المتوافقة
يتوافق هذا الجهاز مع معايير IEC60529 و DIN40050-9 و ISO20653 وغيرها.
تُستخدم وظيفة الاختبار (IPX9K) لفحص المنتجات الكهربائية ذات مستوى حماية الغلاف IEC (اختبار رمز الملحق IP المحسن). يتم تصنيعها وفقًا للمواصفات ذات الصلة في معيار DIN40050.
نظرة عامة على المعدات
العينات الرئيسية لهذا الجهاز: سيارات الركاب والحافلات والمصابيح والدراجات النارية والمركبات الأخرى وأجزائها.
يمكن لهذا الجهاز محاكاة ظروف عملية التنظيف بالضغط العالي / نفاث البخار لاختبار الخصائص الفيزيائية وغيرها من الخصائص ذات الصلة للعينات.
بعد الاختبار، يمكن الحكم على ما إذا كان أداء المنتج يفي بالمتطلبات. إنه مناسب لتصميم المنتج وتحسينه والتحقق منه وفحص المصنع.
يتوافق هذا الجهاز مع معايير IEC60529 و DIN40050-9 و ISO20653 وغيرها.
تُستخدم وظيفة الاختبار (IPX9K) لفحص المنتجات الكهربائية ذات مستوى حماية الغلاف IEC (اختبار رمز الملحق IP المحسن). يتم تصنيعها وفقًا للمواصفات ذات الصلة في معيار DIN40050. يمكن لجهاز اختبار مقاومة الماء هذا توفير ظروف اختبار تحاكي البيئة الطبيعية / العوامل البشرية لقطع غيار السيارات والدراجات النارية وصناعات المحركات والإلكترونيات.
المعايير الفنية
| IPX9K | |
| عينة الاختبار | الحد الأقصى للطول والعرض والارتفاع ≥1200x1200x1200 مم، والحد الأقصى لوزن العينة ≥80 كجم. |

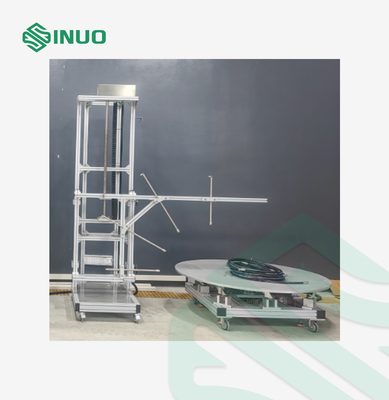

| عدد الفوهات | يوجد 2 فوهة. يتم تثبيت واحدة في الأعلى (رأسيًا) لرش السطح العلوي للعينة. يتم تثبيت الأخرى في الأسفل (أفقيًا) لرش المستوى حول العينة. تعتمد مسار الرش على مبدأ تشغيل مسار على شكل S. يتم استخدام تصميم محرك مؤازر رباعي الاتجاهات لإكمال رش الماء من 5 جوانب. |
| أربعة فتحات فوهة | 2.34 * 1.33 مم (بيضاوي) |
| مسافة الفوهة | 150-200 ملم |
| زاوية الرش | يمكن للرش أن يغطي السطح الكامل للعينة، وزاوية الرش عمودية على سطح العينة. |
| ضغط الماء | 8-10 ميجا باسكال |
| درجة حرارة الماء | 80 درجة مئوية ±5 درجة مئوية |
| مقياس التدفق | مقياس تدفق إلكتروني عالي الضغط |
| مقياس الضغط | مقياس ضغط عالي |
| أنابيب هيدروليكية | طولها 3 أمتار |
| معدل التدفق | 15 لترًا ±1 / دقيقة |
| طريقة الاختبار |
(1) يتم رش السطح العلوي والأسطح الخمسة للعينة المراد اختبارها بالماء بالتناوب. (2) عند اختبار الغلاف في الاختبار أ) والاختبار ب)، يجب الحفاظ على درجة حرارة الماء عند (80 ± 5) درجة مئوية. (3) بالنسبة للأغلفة الصغيرة (الحد الأقصى للحجم ≤ 250 مم): يجب تثبيت الغلاف على جهاز الاختبار. سرعة الدوران: (5 ± 1) لفة / دقيقة. زاوية الرش: 0 درجة، 30 درجة، 60 درجة، 90 درجة. مدة الاختبار لكل موضع هي 30 ثانية. (4) بالنسبة للأغلفة الكبيرة (الحد الأقصى للحجم ≥ 250 مم): يجب تثبيت الغلاف وفقًا للاستخدام المقصود. سيتم رش السطح الخارجي بالكامل للغلاف. اتجاه الرش: الرش من جميع الاتجاهات لتغطية السطح الكامل للغلاف. ويجب أن تكون زاوية الرش عمودية على سطح الرش قدر الإمكان. المسافة بين الفوهة والعينة المراد اختبارها في ظروف الاختبار هي (175 ± 25) مم، لمدة 3 دقائق على الأقل. |
| وقت رش الماء |
وقت الاختبار المرجعي الأساسي هو دقيقتان لكل متر مربع. يمكن ضبط الوقت لإكمال المسار بأكمله. يمكن ضبطه في حوالي 500 ثانية (3.96 متر مربع). عند الإعداد، يمكنك إدخال الأبعاد وفقًا للأبعاد الكلية للطول والعرض والارتفاع للمنتج، وسيقوم النظام تلقائيًا بإكمال مسار التشغيل للاختبار المنظم. بعد اكتمال الاختبار، تعود الفوهة إلى الأصل، ويعطي الجهاز موجهًا مسموعًا ومرئيًا. |
