| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 20 sets/month |

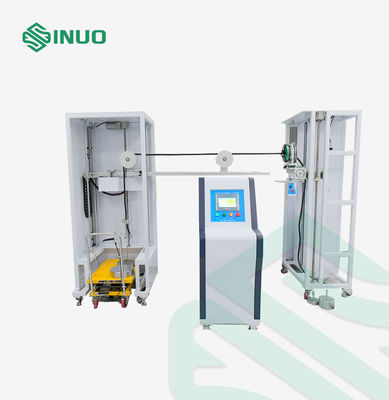

جهاز اختبار قوة السحب وعزم الدوران في محطة شحن الكهرباء
المعايير والبنود الممتازة
تم تصميمها وتصنيعها وفقًا لمعيار IEC 61851-23:2023 الفقرة 11.6.102 والشكل 110 والشكل 111 والجدول 114
المنتجالرؤية
تستخدم المعدات التحكم في PLC ودفع المحرك. تطبق الأوزان قوة سحب ثابتة ، ويتم توليد عزم الدوران من خلال مزيج من الأوزان وذراع عزم الدوران.يسمح النظام بتعيين عدد تطبيقات قوة السحب ومدة اختبار العزمبمجرد الوصول إلى عدد الدورات أو المدة المحددة مسبقاً، تتوقف المعدات تلقائياً. بعد الاختبار،يجب أن لا يتجاوز الحد الأقصى المسموح به للكابلات اللاصقة لشحن الكهرباء القياسية.هذه المعدات متوافقة مع عينات محطات الشحن مجهزة بمدافع شحن من أطوال مختلفة من الكابلات.
يجب أن يخفف ربط السلك المرن للجهاز من قوة السحب والدوران على الموصلات في الطرفين.يستخدم هذا الجهاز لاختبار قدرة جهاز ربط السلك أو جهاز تثبيت الكابلات لمحطات شحن الكهرباء المترددة / المترددة على مقاومة قوة الشد والقومة المحددة.
يتم تحقيق قوة السحب باستخدام محرك لدفع آلية عجلة غريبة. يتم ضبط سرعة المحرك لضمان تطبيق قوة السحب بدقة في كل مرة.وهي مجهزة لوظيفة مراقبة لمدة قوة السحبيتم تطبيق عزم الدوران بواسطة علبة محركية التي ترفع الوزن. عندما يصل الوقت ، تقوم العلبة بإعادة تعيين وزن الرفع تلقائيًا وتنهي تطبيق عزم الدوران.
المعلم التقني
| سحب تطبيق | تلبية مواصفات 160N، 200N، 240N، 250N، 500N، التي تحققت عن طريق وضع الوزن |
| وضع عزم دوران | تلبية 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m المواصفات،تحقق عن طريق وضع الوزن |

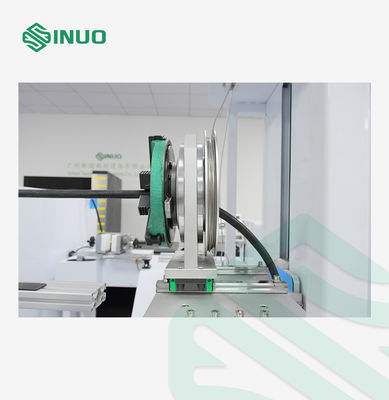

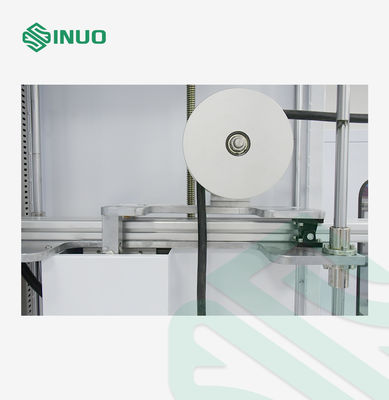

| عجلة عزم الدوران | R100mm(Ф200mm) ±0.5mm |
| تردد الشد | 1 مرة/ثانية، يتم اكتشاف وقت السحب الفعلي بواسطة إشارة كهربائية |
| دورات السحب | 1-999999 دورات، يمكن تعيينها مسبقا، افتراضيا هو 100±1 دورات |
| وقت تطبيق عزم الدوران | 0-99H59M59S، يمكن تعيينها مسبقًا |
| حماية انقطاع الطاقة | مع وظيفة ذاكرة تخزين البيانات مع إيقاف التشغيل |
| الأجهزة | مشبك عالمي، مجموعة واحدة |
| جدول اختيار مطابقة الوزن | |
| تكوين إضافي | يحتوي المعدات على ارتفاع قابل للتعديل يتراوح من 500 إلى 1200 مم (أي موقع منفذ الكابل) ،مما يسمح لها بتلبية متطلبات اختبار محطات الشحن مع مواقع منفذ مختلفة للأسلاك. |
تفاصيل
