| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007B |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 20 sets/month |

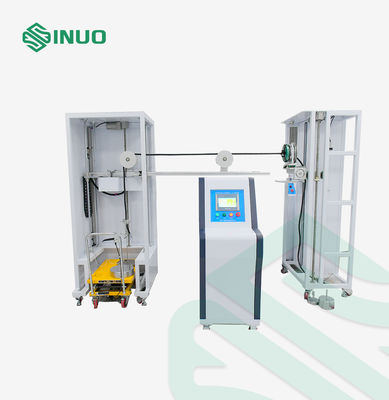

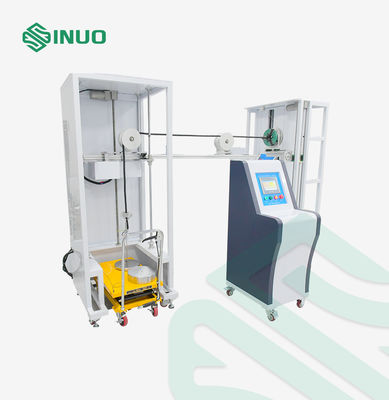

جهاز اختبار قوة السحب وعزم الدوران لمحطة الشحن
المعايير والبنود الممتازة
تم تصميمها وتصنيعها وفقًا لمعيار IEC 61851-23:2023 الفقرة 11.6.102 والشكل 110 والشكل 111 والجدول 114
المنتجالرؤية
عينات وقيود: محطة شحن للسيارات الكهربائية
الغرض من الاختبار: يجب أن يخفف ربط السلك المرن للجهاز من قوة السحب والعزم على الموصلات في الطرفين.يستخدم هذا الجهاز لاختبار قدرة جهاز ربط السلك أو جهاز تثبيت الكابلات لمحطات شحن الكهرباء المترددة / المترددة على مقاومة قوة الشد والقومة المحددة.
مبدأ الاختبار: يتم تحقيق قوة السحب باستخدام محرك لدفع آلية عجلة غريبة. يتم ضبط سرعة المحرك لضمان تطبيق قوة السحب بدقة في كل مرة.وهي مجهزة لوظيفة مراقبة لمدة قوة السحبيتم تطبيق عزم الدوران بواسطة علبة محركية التي ترفع الوزن. عندما يصل الوقت ، تقوم العلبة بإعادة تعيين وزن الرفع تلقائيًا وتنهي تطبيق عزم الدوران.
المعلم التقني
| محتوى الاختبار | اختبارات سحب كابلات محطة شحن الكهرباء |
| مخطط هيكل المعدات | |
| وضع تشغيل التحكم | التحكم التلقائي بـ PLC ، تشغيل الشاشة اللمسية |
| وضع القيادة | الكهربائية |
| سحب تطبيق | تلبية مواصفات 160N، 200N، 240N، 250N، 500N، التي تحققت عن طريق وضع الوزن |
| وضع عزم دوران | تلبية 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m المواصفات،تحقق عن طريق وضع الوزن |
| عجلة عزم الدوران | R100mm(Ф200mm) ±0.5mm |
| تردد الشد | 1 مرة/ثانية، يتم اكتشاف وقت السحب الفعلي بواسطة إشارة كهربائية |
| دورات السحب | 1-999999 دورات، يمكن تعيينها مسبقا، افتراضيا هو 100±1 دورات |
| وقت تطبيق عزم الدوران | 0-99H59M59S، يمكن تعيينها مسبقًا |
| حماية انقطاع الطاقة | مع وظيفة ذاكرة تخزين البيانات مع إيقاف التشغيل |
| الأجهزة | مشبك عالمي، مجموعة واحدة |

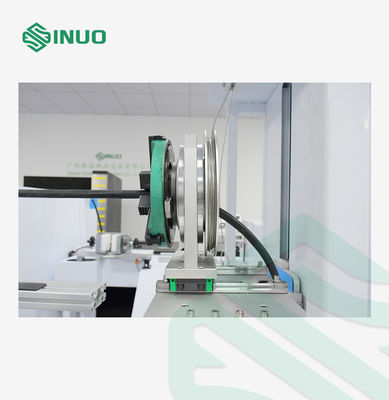

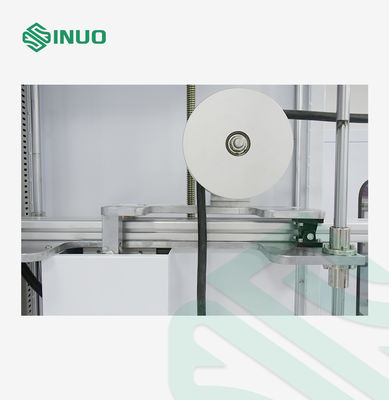

تفاصيل
