| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1010 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

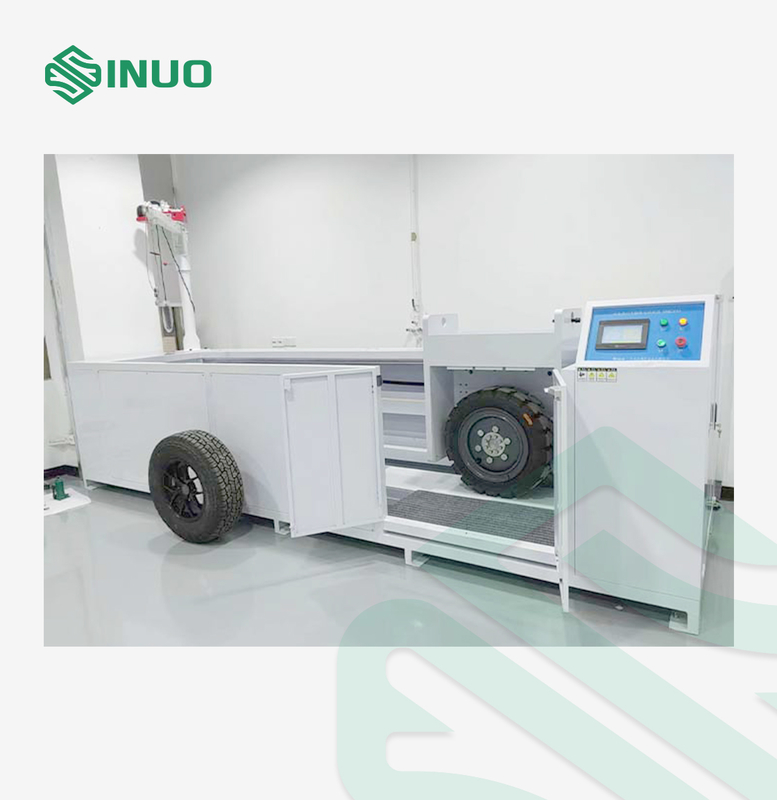

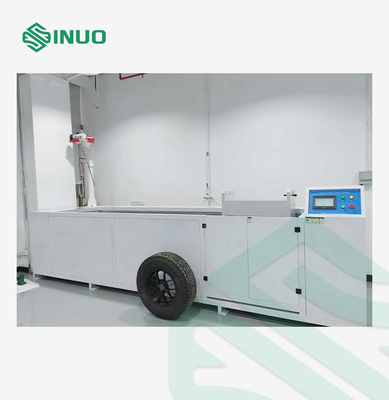

آلة اختبار قوة المكونات الميكانيكية لمركبات القيادة على قابس الاختبار IEC 62196-1
المعايير والبنود المتوافقة
تتوافق هذه الآلة بدقة مع البند 33 من IEC 62196-1:2022 والبند 9.34 من IEC 62752:2016، مما يجعلها مثالية لاختبار مقابس شحن السيارات الكهربائية والمقابس والموصلات الأخرى على مستوى الأرض تحت ضغط السحق من إطارات المركبات الحقيقية.
نظرة عامة على المنتج
تُستخدم معدات الاختبار للتحقق مما إذا كان يجب أن يتمتع القابس أو موصل السيارة بمقاومة كافية للتلف الناتج عن القيادة فوقه بواسطة مركبة، ما لم يتم توفيره بنظام إدارة كابل يمنع ترك الملحق على الأرض. هذا مطلوب بموجب البند 33 من IEC 62196-1:2022، والبند 9.34 من IEC 62752:2016، وما إلى ذلك.
يجب وضع الملحقات السلكية بكابل بالحد الأدنى للحجم من النوع الذي أوصى به المصنع على أرضية خرسانية في أي وضع طبيعي للراحة. يجب تطبيق قوة سحق تبلغ (5000±250) نيوتن أو (11000±550) نيوتن بواسطة إطار سيارات تقليدي، P225/75R15 أو إطار مكافئ مناسب للحمل، مثبت على حافة فولاذية ومنفوخ بضغط (2.2±0.1) بار. يجب دحرجة العجلة فوق موصل السيارة أو القابس بسرعة (8±2) كم/ساعة. يجب توجيه الملحق في وضع الراحة الطبيعي قبل تطبيق القوة في اتجاه مختلف لكل عينة. يجب تثبيت الملحق قيد الاختبار أو منعه في وضع ثابت بحيث لا يتحرك بشكل كبير أثناء تطبيق القوة المطبقة. لا يجوز بأي حال من الأحوال تطبيق القوة على الدبابيس البارزة.
المعايير الفنية
|
العنصر |
المواصفات |
|---|---|
| الموديل | SNQC1010 |
| معايير الاختبار | البند 33 من IEC 62196-1:2022؛ البند 9.34 من IEC 62752:2016 |
| خيارات قوة الاختبار | أ. 5000±250 نيوتن، ب. 11000±550 نيوتن |
| سرعة التدحرج | 8±2 كم/ساعة، قابلة للتعديل |
| طريقة القيادة | محرك + تروس دودي + وحدة محرك خطي |
| الشوط | 0–2.0 متر |
| نظام التحكم | نظام PLC باللغة الإنجليزية مع شاشة تعمل باللمس مقاس 7 بوصات |
| أوضاع التشغيل | يدوي ومبرمج |
| تعديل القوة | عن طريق الأوزان (قابلة للتعديل عبر رافعة ناتئة، 5000–11000 نيوتن) |

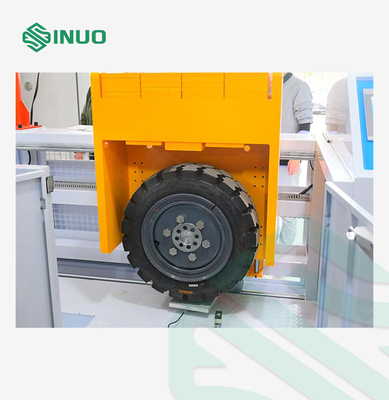

| الإطارات المضمنة | إطار P225/75 R15 (لـ 5000 نيوتن) وإطار للحمل 11000 نيوتن، كلاهما بحواف فولاذية |
| ضغط الإطارات | 220±10 كيلو باسكال |

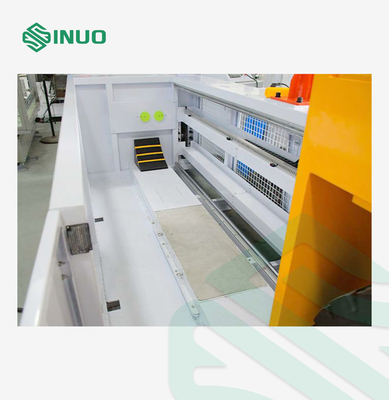

| اللوحة الأساسية | أرضية أسمنتية/خرسانية محاكاة مع مشبك تثبيت العينة |
| نظام الفرملة | تباطؤ ميكانيكي مدمج لمنع التأثير الصلب |
| ميزات السلامة | سياج واقٍ، حماية من التسرب، حماية من زيادة تحميل المحرك |
| مصدر الطاقة | تيار متردد 380 فولت ±10%، 50 هرتز |
| الأبعاد (الطول × العرض × الارتفاع) | تقريبًا. 4700 × 1300 × 3000 ملم |
| الوزن | تقريبًا. 2400 كجم |
التفاصيل
