| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1007B |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

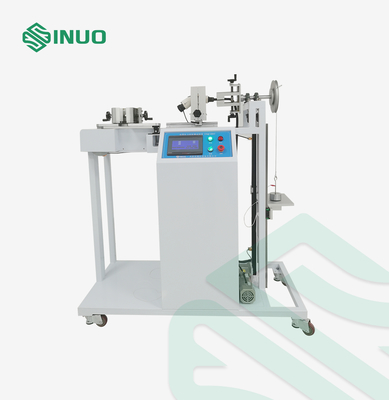

جهاز اختبار قوة السحب وعزم الدوران لمحطة شحن المركبات الكهربائية
المعايير والبنود الممتازة
تم تصميمها وتصنيعها وفقًا لمعيار IEC 61851-1: 2017 الفقرة 11.6.
لمحة عامة عن المنتج
عينات وقيود: محطة شحن للسيارات الكهربائية
الغرض من الاختبار: يستخدم لاختبار قدرة ملحقات كابلات توصيل محطة شحن المركبات الكهربائية على تحمل التوتر والعزم المحدد
مبدأ الاختبار: يتم تحقيق قوة السحب باستخدام محرك لدفع آلية عجلة غريبة أو آلية خرطوشة.سرعة المحرك قابلة للتعديل لضمان أن قوة السحب تطبق بدقة في كل مرةيتم تحقيق عزم الدوران باستخدام محرك، وعلبة، وزن ومرور الوقت.
الهيكل والخصائص:يتم استخدام الوزن لتطبيق التوتر ، ويتم استخدام الوزن وذراع عزم الدوران لتحقيق عزم الدوران. يتم استخدام PLC للتحكم في عدد التوترات ووقت اختبار عزم الدوران.عندما يصل عدد الاختبارات أو وقت الاختبار، تتوقف المعدات تلقائيًا. بعد الاختبار ، لا يجوز أن يتجاوز الحد الأقصى المسموح به لتشغيل كابل توصيل بندقية الشحن القيمة المطلوبة القياسية.
المعلمات التقنية
| محتوى الاختبار | اختبار التوتر واختبار عزم دوران محطة شحن الكهرباء |
| مخطط هيكل المعدات |
مخطط الإشارة
|
| وضع تشغيل التحكم | التحكم التلقائي بـ PLC ، تشغيل الشاشة اللمسية |
| وضع القيادة | الكهربائية |
| سحب تطبيق | تلبية مواصفات 160N، 200N، 240N، 250N، 500N، التي تحققت عن طريق وضع الوزن |
| وضع عزم دوران | تلبية 0.6N·m، 0.7N·m، 1.4N·m، 2.7N·m، 5.4N·m، 11.0N·m، 16.3N·m المواصفات،تحقق عن طريق وضع الوزن |
| عجلة عزم الدوران | R100mm(Ф200mm) ±0.5mm |
| تردد الشد | 1 مرة/ثانية، يتم اكتشاف وقت السحب الفعلي بواسطة إشارة كهربائية |
| دورات السحب | 1-999999 دورات، يمكن تعيينها مسبقا، افتراضيا هو 100±1 دورات |
| وقت تطبيق عزم الدوران | 0-99H59M59S، يمكن تعيينها مسبقًا |
| حماية انقطاع الطاقة | مع وظيفة ذاكرة تخزين البيانات مع إيقاف التشغيل |
| الأجهزة | مشبك عالمي، مجموعة واحدة |
| جدول اختيار مطابقة الوزن | |

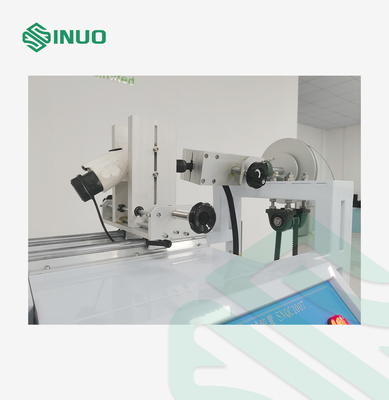

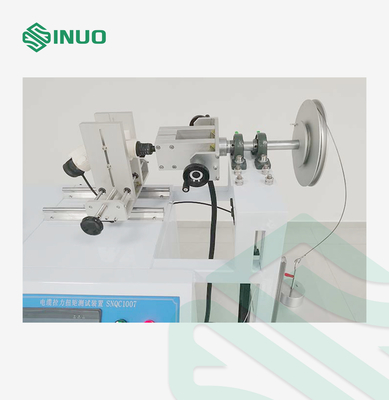

تفاصيل
