| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1006B-6500A |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

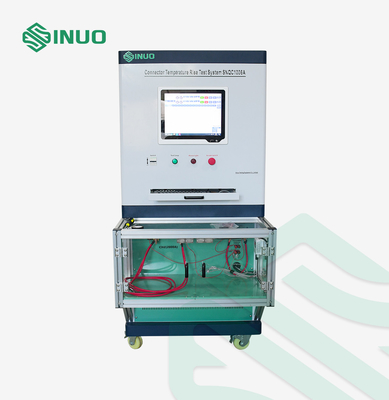

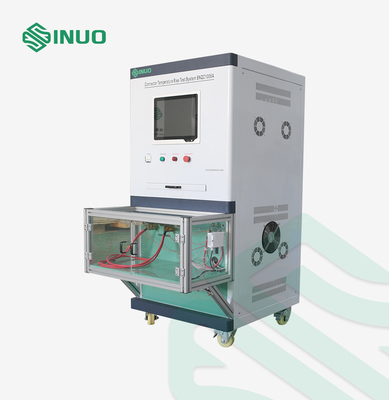

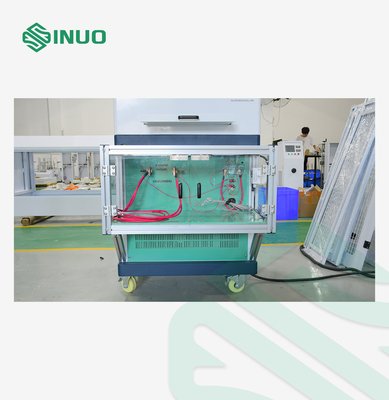

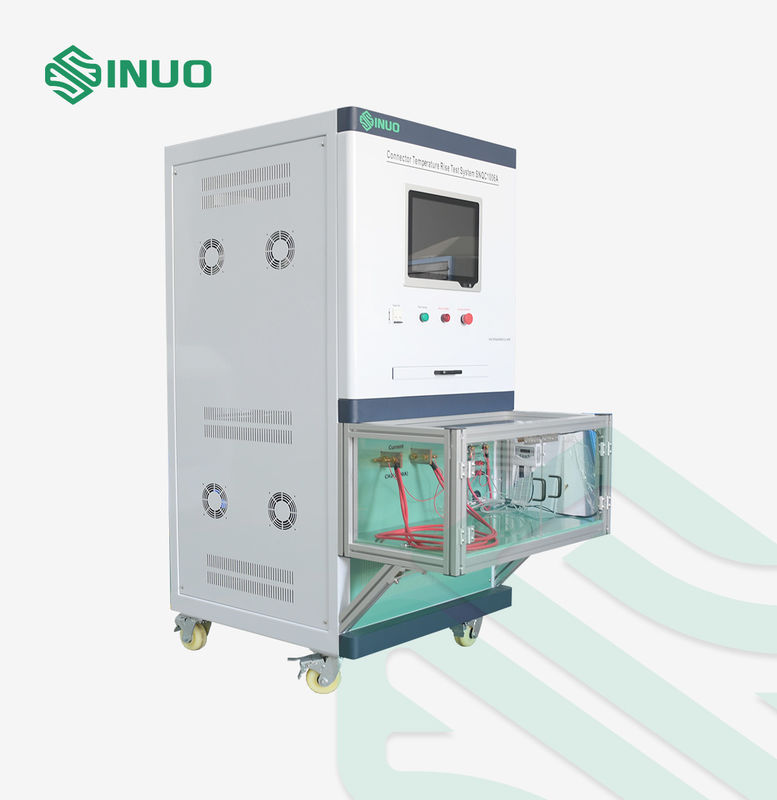

IEC 62916-3 نظام اختبار ارتفاع درجة الحرارة في سدادة الكهرباء
المعايير والبنود الممتازة
يتوافق نظام الاختبار هذا مع المتطلبات القياسية لمعيار IEC 62196-1Ed.4CDV 2020 الفقرة 12.3المادة 24، الجدول 10، المادة 342، 34.4 و 35.4.، IEC 62916-2، IEC 62916-3، الخ
لمحة عامة عن المنتج
تم تصميم هذا النظام لإجراء اختبارات ارتفاع درجة الحرارة بعد تعريض سدادة EV ومقبضها لتيارها الاسمي.تقييم تسخين سطح المكونات الكهربائية في ظل ظروف الحمل وتحديد ما إذا كان ارتفاع درجة حرارة المحطة يتوافق مع المعايير ذات الصلةكما أنه ينطبق على إجراء اختبارات مقاومة التيار العالي قصيرة المدة على اتصالات الأرض.

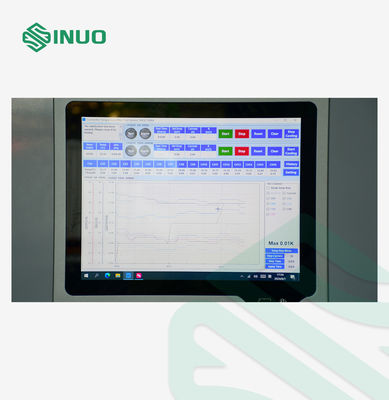

يعمل النظام مع برنامج مصمم خصيصًا يتم التحكم به عبر الكمبيوتر. يتم إدارة جميع إجراءات الاختبار القياسية وتقييم البيانات تلقائيًا بواسطة البرنامج.ضمان تشغيل سهل الاستخداموهو يهدف إلى تقييم زيادة درجة حرارة السطح وتسخين الأقطاب الكهربائية لمواجهات الشحن والمكونات الكهربائية عند حمل تيار الحمل،التحقق من الامتثال لمتطلبات ارتفاع درجة الحرارة المحددة في المعايير المعمول بها.
المعلمات التقنية
| محطة عمل الخروج | 1 محطة إخراج مشتركة |
| حد أقصى لجهد الخروج | التيار المباشر أقل من 15 فولت |
| مخرج تيار اختبار قابل للتعديل باستمرار | DC 200-6500A |
| وضع التحكم التلقائي في درجة الحرارة |
يمكن للنظام تعيين قيمة ارتفاع درجة الحرارة المستقرة وإيجاد القيمة الحالية المناسبة تلقائيًا. • نطاق تعيين ارتفاع درجة الحرارة: 0 ̊100°C • دقة الاستقرار: ± 0.5°C • يحسب تلقائيًا التيار المطلوب لزيادة درجة الحرارة المطلوبة |
| دقة عرض الجهد | ± ((0.25% من القراءة + 0.25% من النطاق) ، والقرار 0.01V |
| نطاق قياس الحرارة |
0 ≈ 260 درجة مئوية، دقة: ± 0.3٪ من القراءة + 1 درجة مئوية؛ الدقة: 0.1 درجة مئوية |
| نقاط قياس الحرارة |
16 قناة (بما في ذلك نقطة واحدة لقياس درجة حرارة البيئة) |
| أنواع المزدوج الحراري المدعومة |
الأداة تدعم أنواع J، K، T، E، S، N، B، R من العاملات الحرارية. |
| الحرارة المستخدمة للقياس |
الولايات المتحدة الأمريكية Ω شركة K-نوع 30AWG الأسلاك الدقيقة الحرارية، طول 2 متر، 20 قطعة في المجموع |
| إمدادات الطاقة من جهة الاتصال | نطاق التيار الحالي AC (0?? 2) A |
| أنماط العمل | وضع مستمر، وضع تشغيل / إيقاف، وضع التحكم التلقائي في درجة الحرارة |
| وضع التشغيل / الإيقاف المستمر |
1وقت الاختبار في الوضع المستمر: 0.01 ‰ 99.99 ساعة 2. وضع تشغيل / إيقاف الطاقة وقت تشغيل / إيقاف: 0.01 ¢ 99.99 ساعة 3عدد تشغيل / إيقاف: 1 ¢9999 مرات، يتوقف تلقائيًا عند الوصول إلى العد 4إعداد التيار الحالي: إعدادات التحكم القابلة للبرمجة (يمكن تكوينها وفقًا لـ IEC62196 ، مع مزيجات الوقت والتيار كما هو موضح في الجدول أدناه) |
| استقرار التيار |
± ((1% من القيمة المحددة + 0.5A) ، وقت الاستجابة حوالي 1 ثانية |
| دقة العرض الحالية | ± ((0.25% من القراءة + 0.25% من النطاق) ، الدقة 1A |
