| الاسم التجاري: | Sinuo |
| رقم الطراز: | SNQC1002M |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |
طيف السيارات نظام اختبار الإشعاع المحاكاة الشمسية معدات الاختبار IEC 60904-9
المعايير والبنود الممتازة
MIL-STD 810 اعتبارات الهندسة البيئية واختبارات المختبر
معيار IEC 60904-9 الأجهزة الكهروضوئية المنسحبة - الجزء 9: متطلبات أداء المحاكاة الشمسية
IEC60068-2-5 اختبار البيئة-الجزء 2-5: اختبار Sa: محاكاة الإشعاع الشمسي على مستوى الأرض وتوجيهات لاختبار الإشعاع الشمسي
ISO 12097-2: "المركبات الطرقية - مكونات حقائب الهواء - الجزء 2: اختبار وحدات حقائب الهواء"
DIN 75220: مكونات السيارات القديمة في وحدات محاكاة الطاقة الشمسية
لمحة عامة عن المعدات

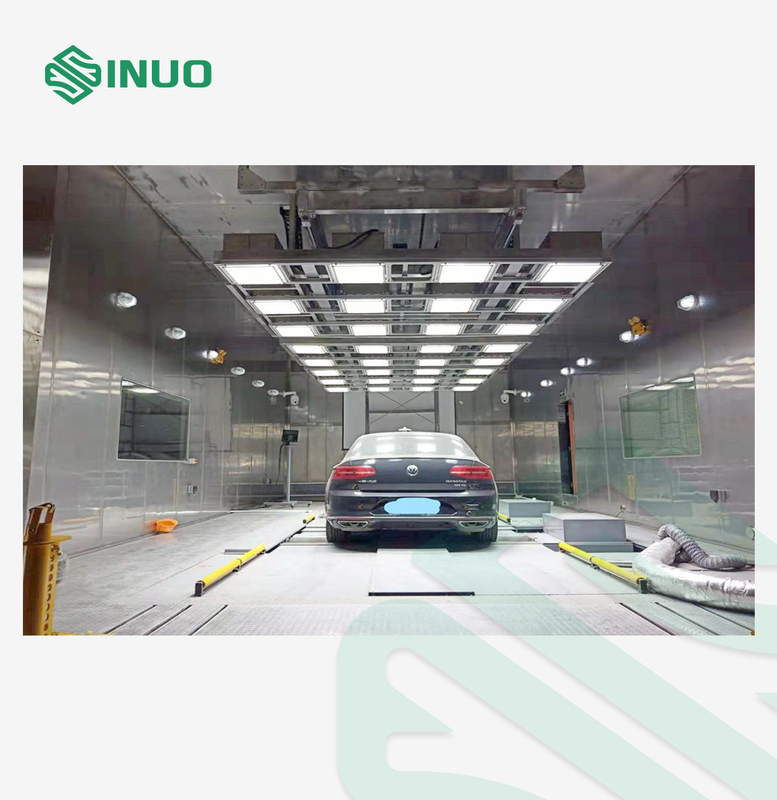

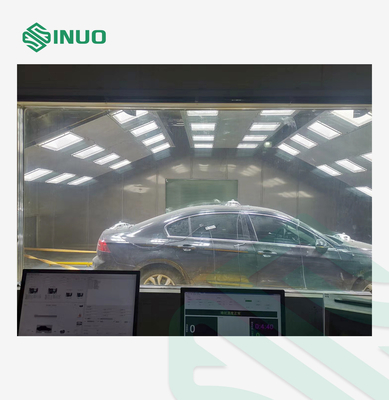

من خلال ربطها بعوامل بيئية مثل درجة الحرارة، الرطوبة، الأمطار، والثلوج، يمكن استخدامها لتقييم تأثير الإشعاع الشمسي المباشر على عينة الاختبار (الحرارية، الميكانيكية،المواد الكيميائية، الكهربائية، وما إلى ذلك) ، ويمكن أيضا أن تستخدم للكشف عن التفاعل بين المواد المختلفة في المكون. يمكن استخدام نظام الإشعاع الشمسي المحاكاة وحدها لاختبار الإلكترونيات،الموادويمكن أيضاً دمج أنظمة متعددة في مجموعة ضوئية من خلال التصميم والمخطط المهني، والتي يمكن استخدامها في اختبارات السيارات والشاحنات والوحدات الضوئية،القطارات والطائرات.

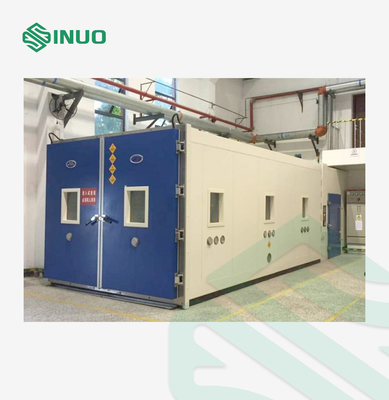

يتكون نظام الاختبار هذا من مصدر الطاقة الذكي للتحكم ، والتصميم الأمثل لمنشأة مصباح العاكس ، ومصباح Osram 2000W / 4000W من الهاليد المعدني ، والخزانة ، ومقياس الإضاءة ، إلخ.التي يمكن أن تحاكي تماما بيئة ضوء الشمس في ظل ظروف مختلفة.

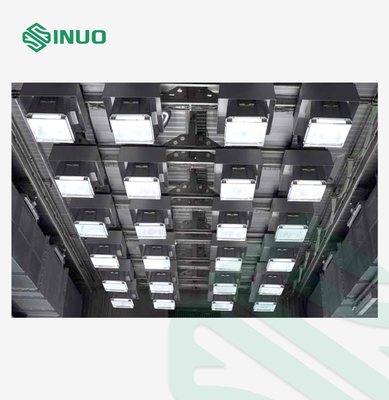

تتكون وحدة محاكاة أشعة الشمس من علبة مصباح، مصباح هاليد المعدنية، ومصدر طاقة ذكي. يتم وضع مصدر طاقة ذكي خارج غرفة الاختبار،ويتم تركيب مصابيح الهاليدات المعدنية في غطاء المصباح وترتيبها في غرفة الاختبار وفقا لمنطقة الإشعاع المطلوبة.
مصدر المصباح
إن الجسم الرئيسي لمصدر المصباح هو مواد ألومينا المزروعة بالرمل ، مما يقلل من وزن كل وحدة محاكاة أشعة الشمس مع ضمان كثافة مصدر المصباح.المادة العاكسة هي لوحة الألومنيوم المستوردة، مع انعكاس تصل إلى 97 ٪ ، انعكاس موحد ، ولا توجد بقع ضوئية. بسبب عملية التدحرج والكهرباء ، يتم ضمان صلابة عالية قوة سطح المرآة العاكسة ،و حدوث حالة ان انعكاسية انخفضت كثيرا بسبب التنظيف في وقت لاحق ومسح انخفض.
يتم وضع لفائف الإشعال في مصدر الطاقة. جميع الهياكل والمكونات في مصدر المصباح المثبت في مساحة الاختبار قادرة على تحمل نطاق واسع من درجات الحرارة والرطوبة.ومقاومة درجة الحرارة هي -70°C~+120°C، والذي يتجنب أيضا حزمة الجهد العالي في المصباح أن مقاومة طويلة الأجل لدرجات الحرارة العالية في الغلاف عرضة للشيخوخة.
مصباح الهاليد المعدني
تبني أحدث تكنولوجيا مصابيح الهاليدات المعدنية
المعلمات التقنية
| نطاق الإشعاع | ما يصل إلى 500-1200 واط/م2 (تعديل بدون خطوة) |
| توحيد كثافة الضوء على سطح الإشعاع | ± 10% |
| انحراف نظام الإضاءة خلال 8 ساعات متواصلة | ≤ ± 5% |
| بعد أن يضيء النظام بشكل مستقر ، سيصل إلى وقت استقرار يبلغ ± 10٪ من القيمة المحددة | ≤2S |
الطاقة الذكية (EPS)
1) يمكن أن يدرك 20٪ إلى 100٪ إصدار تدريجية أقل من ضبط، وتبديد الحرارة العامة صغيرة، ولها مجموعة متنوعة من أساليب التحكم والاتصال.
2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed، وهي لا تتأثر بجهد الشبكة المدخلة والتبريد.
| عرض لوحة التشغيل | حالة التشغيل | يمكن تحديد فولتاج الخروج من الشاشة ، وتيار الخروج ، والطاقة المحددة ، ودرجة حرارة الوحدة ، وما إلى ذلك |
| إعداد المعلمات | يمكن تعيين القيم ذات الصلة بمرونة وفقا لمتطلبات الفعلية | |
| وظيفة الحماية / الإنذار | زيادة التيار، زيادة الجهد، انخفاض الجهد، زيادة درجة الحرارة، الدائرة القصيرة، فشل الذاكرة الداخلية، الخ | |
| البيئة | درجة حرارة البيئة | -10 درجة مئوية+50 درجة مئوية (بدون تجميد) |
| الرطوبة المحيطة | تحت 90٪ RH (لا يوجد صقيع) | |
| المناطق المحيطة | في الأماكن المغلقة (لا أشعة شمسية مباشرة، لا تآكل، لا غاز قابل للاشتعال، لا ضباب النفط، لا غبار، وما إلى ذلك) | |
| الارتفاع | أقل من 1000 متر | |
