| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN4415 |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |
IEC60529 معدات اختبار الرش للمحطات الشاحنة والمنتجات الكبيرة
المعايير والبنود الممتازة
تتوافق مع معيار IEC60529:2001،الخ
لمحة عامة عن المنتج

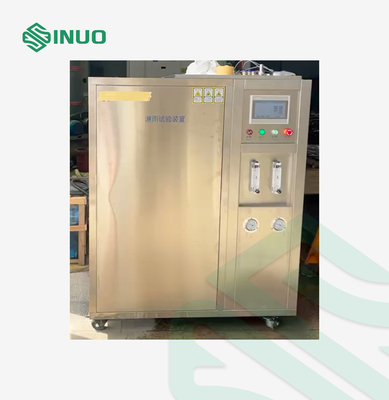

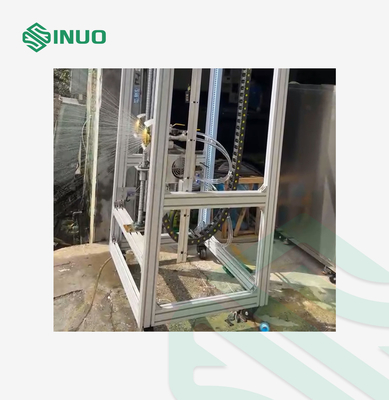

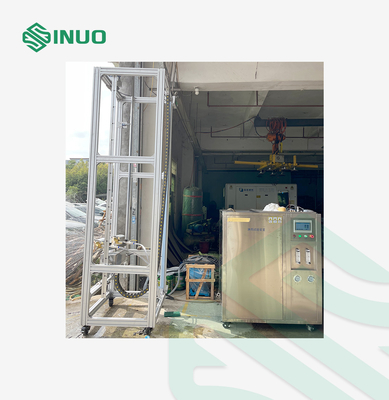

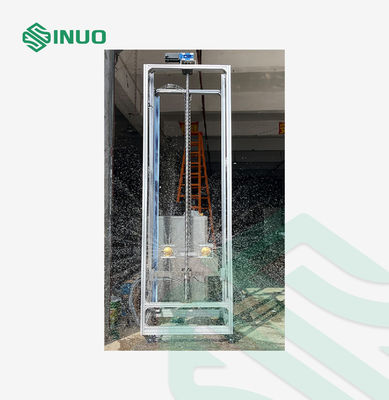

يتم وضع المنتج المختبر في مساحة مفتوحة في الهواء الطلق لاختبار الرذاذ على مستوى IPX3-4. يمكن اختيار اختبار IPX3 أو IPX4 وفقًا للحالة الفعلية للمنتج.يتم تقسيم المعدات إلى مجموعة شاملة (تحكم، خزان المياه ومضخة المياه وهيكل الرفع) ، كل ما تم تجميعه على الأجهزة المتنقلة ، يتم سحب أنابيب المياه وأحبال التغذية الكهربائية خلف الجهاز المتنقل أثناء الاختبار.المرفق المتنقل مجهزة مع اثنين من أجهزة الكمبيوتر الرؤوس رش، ويتم تجهيز كل رأس رش مع تحكم الصمام. يتم تحريك المسافة بين الفوهة والعينة يدوياً ويتم دفع حامل الرش يدوياً إلى الأمام.إطار الرش يمكن أن تتحرك صعودا وهبوطا، و ارتفاع المسافة المتحركة صعودا وهبوطا هو 400-3000mm (أقصى ارتفاع رش هو 2700mm). زاوية الرش قابلة للتعديل (0- ± 45 درجة).يتم ضبط معدل تدفق رش المياه بواسطة الصمام (التعديل اليدوي) ويتم عرضه بواسطة مقياس تدفق الكهرومغناطيسيأثناء الاختبار (وقت الاختبار ، سرعة التشغيل صعودا وهبوطا ، سرعة التشغيل صعودا وهبوطا ، زاوية الرش) يمكن تعيينها على الشاشة اللمسية.
المعلمات التقنية
| التطبيق | مناسبة لاختبار IPX3/IPX4 للمنتجات الكبيرة. |
| فتحة | Ø0.5ملم |
|
عدد الثقوب |
121 قطعة ((هناك حفرة واحدة في الوسط، الدائرتين الداخلية من 24 قطعة حفرة لها زاوية شاملة 30 درجة، والدائرات الأربعة الخارجية من 96 قطعة حفرة لها زاوية شاملة 15 درجة.) |
| القطر الكروي للمفجرة | (سيف75)5 |
|
الهيكل |
اعتماداً على هيكل حاجز قابل للإزالة ، يتم تثبيت الحاجز أثناء اختبار IPX3 وإزالته أثناء اختبار IPX4 ؛ إنه حاجز ألومنيوم ، وهو وزن مضاد من الفولاذ المقاوم للصدأ. |
| وقت الاختبار | لا تقل عن 3 دقائق (1min/m2) ، يمكن للمستخدم تعيين الوقت (تحكم نظام التحكم). |
| ضغط الماء | 150kpa ، يمكن للمستخدم تعيين الضغط (يتم التحكم به من قبل نظام التحكم). |
| أبعاد رف الرش | 900ملم*800ملم*3000ملم |
| نطاق الرفع | 400mm-2700mm (يمكن تعيين) |
| سرعة الرفع | 0-150mm/S (يمكن تعيينه) |
| نطاق زاوية الرش | ± 45 درجة (يمكن تعيينها). |
| نطاق التطبيق | مناسبة لـ IPX3 و IPX4 رذاذ المياه من الفوهة والتحكم التلقائي في جميع المعدات المقاومة للماء. |
| طريقة إمدادات المياه | إمدادات المياه ذات التدفق المستمر |
| سعة خزان الماء | ≤ 80 لتر |
| درجة حرارة المياه | درجة حرارة الغرفة |
| التدفق | |
| عملية مراقبة إمدادات المياه | يتم ضبط الصمام يدويًا ، ويقرأ عداد التدفق معدل التدفق ، ويتم عرض معدل التدفق على الشاشة اللمسية. |
| نطاق التدفق | 12.5 لتر/دقيقة (كل) |
| دقة التدفق | ± 0.5L/min |
| مقياس التدفق | مقياس تدفق كهرومغناطيسي XYDL-DN15؛ |
| مضخة الماء | مضخة طرد مركزي من الفولاذ المقاوم للصدأ. |
| خزانة التحكم | |
| كشف التدفق | مقياس التدفق الكهرومغناطيسي، ردود فعل إشارة التدفق. |
| ضبط التدفق | ضبط يدوي |
| جهاز التحكم | ديلتا PLC |
| شاشة لمسة | دلتا |
| وظيفة التحكم | إمدادات المياه المتواصلة، التحكم في وقت الاختبار، التحكم في سرعة التشغيل صعودا وهبوطا، التحكم في مسافة التشغيل صعودا وهبوطا، التحكم في زاوية الرش. |
| وظيفة الحماية | حماية التسرب، حماية الإفراط، حماية الدائرة القصيرة. |
| مكونات كهربائية | استخدام العلامات التجارية المعروفة (شنايدر، إيزومي، أومرون) ، الخ. |
| عامل الأسلاك | تتوافق مع المعايير الوطنية، وتخطيط اللوحة الكهربائية معقولة، والأسلاك ثابتة، والعلامات واضحة. |
تفاصيل
