| الاسم التجاري: | Sinuo |
| رقم الطراز: | رقم SN886 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1 مجموعة / شهر |

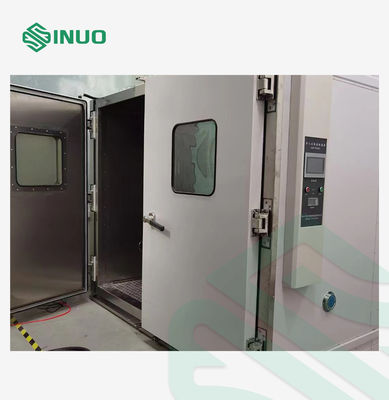

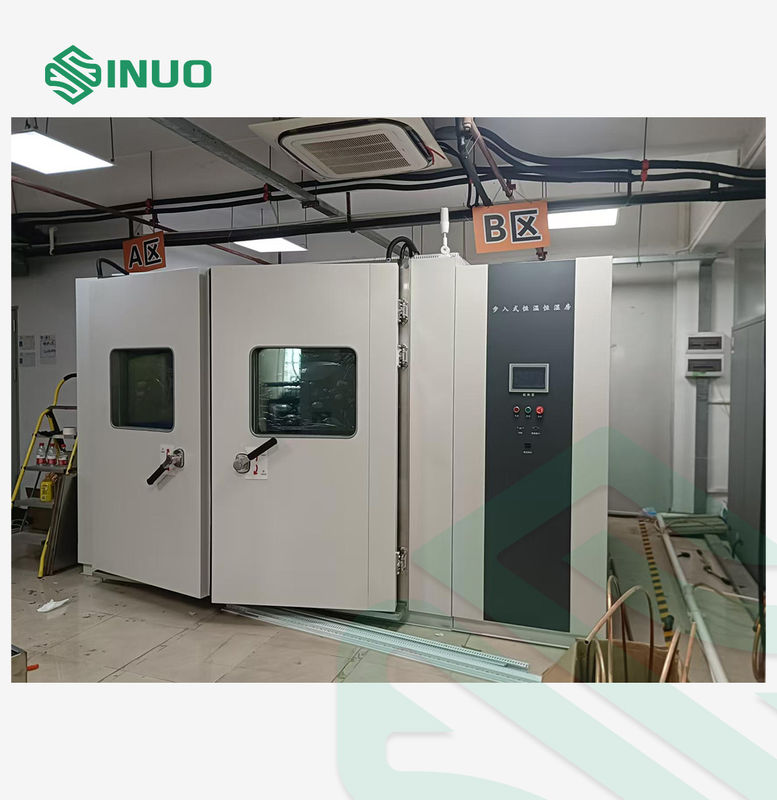

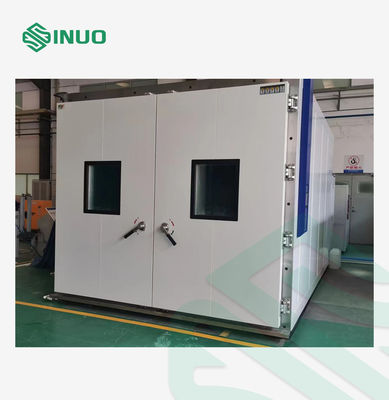

غرفة اختبار بيئية يمكن المشي فيها وفقًا لمعيار IEC 60068 لغرف درجة الحرارة والرطوبة
المعايير والبنود الملتزم بها
IEC60068-2-1:2007 "الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار أ: البارد، IDT"
IEC60068-2-2:2007 "الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار ب - الحرارة الجافة، IDT"
IEC60068-2-30:2005 "الاختبار البيئي - الجزء 2-30: الاختبارات - قاعدة بيانات الاختبار: الحرارة الرطبة، دورية (دورة 12 ساعة + 12 ساعة)، IDT"
IEC60068-2-78:2012 "الاختبار البيئي - الجزء 2-78: الاختبارات - كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT"
نظرة عامة على المعدات
غرفة اختبار درجة الحرارة والرطوبة الثابتة التي يمكن الدخول إليها بسهولة مناسبة لاختبار أداء السلامة واختبار الموثوقية واختبار فحص المنتج وما إلى ذلك للمكونات الإلكترونية. وفي الوقت نفسه، من خلال هذه الاختبارات، يتم تحسين موثوقية المنتج ويتم إجراء مراقبة جودة المنتج.
غرفة اختبار درجة الحرارة والرطوبة الثابتة هي جهاز اختبار أساسي في مجالات الطيران والسيارات والأجهزة المنزلية والبحث العلمي وما إلى ذلك. نطاق العينة: الكهرباء والإلكترونيات وأشباه الموصلات والاتصالات والإلكترونيات البصرية والأجهزة الكهربائية والأجهزة الكهربائية للسيارات والمواد والمنتجات الأخرى. تُستخدم هذه المعدات لتقييم وتحديد معلمات وأداء وقابلية تكيف العينات المذكورة أعلاه بعد اختبارات درجة الحرارة والرطوبة العالية والمنخفضة مع التغيرات السريعة في بيئة درجة الحرارة.
فهو مناسب للمدارس والمصانع والصناعة العسكرية والبحث والتطوير والوحدات الأخرى.
| الحجم والحجم | |||||
| الحجم الفعال | 8م3 | 12 متر3 | 48 م3 | 60 متر3 | حسب الطلب |
|
أبعاد الصندوق الداخلي |
العرض: 2000 مم ارتفاع: 2000 ملم د: 2000 مم |
العرض: 2000 مم ارتفاع: 2000 ملم د: 3000 مم |
العرض: 4000 مم ارتفاع: 3000 ملم د: 4000 مم |
العرض: 5000 مم ارتفاع: 3000 ملم د: 4000 مم |
يمكن تخصيص جميع الأبعاد المطلوبة |
|
الأبعاد الخارجية تقريبًا. |
العرض: 3000 مم ارتفاع: 2530 ملم د: 2630 ملم |
العرض: 2560 ملم ارتفاع: 2950 ملم د: 4000 مم |
العرض: 4700 مم ارتفاع: 3200 ملم د: 5000 مم |
العرض: 5700 مم ارتفاع: 3200 ملم د: 5000 مم |
تخضع للتصميم الفعلي |
المعايير الفنية
| أداء | (درجة الحرارة المحيطة -5 درجة مئوية ~ +28 درجة مئوية، حالة عدم التحميل) | |
| نطاق درجة حرارة |
-40 درجة مئوية ~ +120 درجة مئوية أو يمكن تخصيصها (أعلى درجة حرارة للاختبار: 80 درجة مئوية، 100 درجة مئوية، 120 درجة مئوية، 150 درجة مئوية؛ أدنى درجة حرارة للاختبار درجة الحرارة: -60 درجة مئوية، -40 درجة مئوية، -20 درجة مئوية، 0 درجة مئوية اختيارية) |
|
| معدل التسخين | -40 درجة مئوية ~ +120 درجة مئوية حوالي 2 إلى 3 درجات مئوية/دقيقة (بدون تحميل، متوسط) | |
| معدل التبريد | +120 درجة مئوية ~ -40 درجة مئوية حوالي 0.7 ~ 1 درجة مئوية / دقيقة (بدون تحميل، متوسط) | |
| دقة الدقة | 0.01 درجة مئوية |
البيانات المقاسة في ظل ظروف عدم التحميل |
| تقلبات درجات الحرارة | ±0.5 درجة مئوية | |
| انحراف درجة الحرارة | ±2.0 درجة مئوية | |
| مدى الرطوبة | 20%~98%رطوبة نسبية | |
| انحراف الرطوبة |
أقل من 75% رطوبة نسبية: ≤±5.0% رطوبة نسبية أعلى من 75% رطوبة نسبية: ≤+2/-3% رطوبة نسبية |
|
| تقلبات الرطوبة | ≤±2.0%رطوبة نسبية | |
| مخطط نطاق القدرة على التحكم في درجة الحرارة والرطوبة | |
|
| مزود الطاقة | AC3￠5W 380V 50/60Hz (R، STN ثلاثي الطور بخمسة أسلاك بالإضافة إلى سلك أرضي) (تقلب الجهد ≤ ±10%) | |
| قوة | تبلغ الطاقة الإجمالية للمعدات حوالي 25 كيلو وات | |
| ضوضاء | تم قياس مستوى الضوضاء وفقًا لـ GB/T14623-2008، وهو ≤75 ديسيبل (يتم قياس جهاز اكتشاف الضوضاء على مسافة 1 متر من باب المعدات). | |
| المعايير |
IEC60068-2-1:2007 "الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار أ: البارد، IDT" IEC60068-2-2:2007 "الاختبار البيئي - الجزء 2-1: الاختبارات - الاختبار ب - الحرارة الجافة، IDT" IEC60068-2-78:2012 "الاختبار البيئي - الجزء 2-78: الاختبارات - كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT" IEC60068-2-30:2005 "الاختبار البيئي - الجزء 2-30: الاختبارات - قاعدة بيانات الاختبار: الحرارة الرطبة، دورية (دورة 12 ساعة + 12 ساعة)، IDT" |
|
| تصميم موفر للطاقة | يتم استخدام وحدة التحكم المنطقية القابلة للبرمجة (PLC) في نظام التحكم. يتم ضبط ظروف تشغيل الثلاجة تلقائيًا وفقًا لظروف الاختبار. يمكن لنظام التبريد ضبط الطاقة وفقًا لحجم الحمل. كما أنه يحتوي على تقنية تنظيم طاقة الضاغط. يمكنه تحقيق تأثيرات توفير طاقة ممتازة. | |
| طريقة التبريد | تعتمد المعدات على تبريد المياه | |
| المواد البنيوية | ||
| التثبيت الشامل | يتم تجميع المستودع وتثبيته عن طريق تثبيت الأقفال في الموقع، وله مظهر جميل. يتم ملء الطبقة المتوسطة بين الغرفة الداخلية والغلاف الخارجي برغوة البولي يوريثين وألواح الفولاذ المقواة. يمكنها أن تلعب دور الحفاظ على الحرارة وتعزيز قوة الغرف الداخلية والخارجية في نفس الوقت. الهيكل ثابت، والتركيب مريح وسريع، مع فترة بناء قصيرة. | |
| مادة الصندوق الخارجي | رش لوحة A3: 1.0 مم | |
| مادة الصندوق الداخلي |

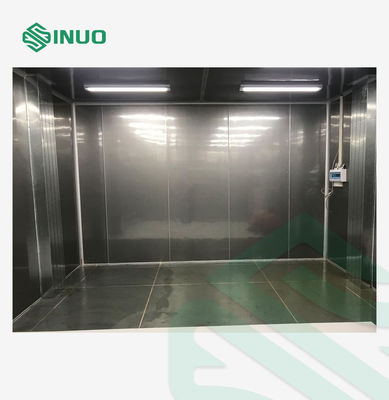

تستخدم الغرفة الداخلية الفولاذ المقاوم للصدأ غير اللامع SUS#304 السمك: 1.0 مم |
|
| مادة العزل | رغوة البولي يوريثين الصلبة مقاس 100 مم والصوف الزجاجي مقاومان للهب والحرائق، ويلبيان المتطلبات البيئية. الطبقة المتوسطة بين الغرفة الداخلية والغلاف الخارجي مملوءة بالبولي يوريثين، والتي يمكنها أن تلعب دور الحفاظ على الحرارة وتعزيز قوة الغرف الداخلية والخارجية في نفس الوقت. الهيكل ثابت، والتركيب مريح وسريع، مع فترة بناء قصيرة. | |
| اللوح العمودي واللوح العلوي | مصنوع من الفولاذ المقاوم للصدأ غير اللامع SUS#304 (سمك 1.0 مم) | |
| المادة السفلية | مصنوع من مادة الفولاذ المقاوم للصدأ المنقوشة SUS#304 المضادة للانزلاق | |
| باب صندوقي | الجزء الخارجي من الباب مصنوع من صفائح فولاذية مدلفنة على البارد مع قطع CNC وطلاء قابل للطي والخبز (سمك 1.2 مم). الجزء الداخلي معزز بأنابيب مربعة لضمان الاستخدام طويل الأمد دون تشوه وتسرب الهواء. باب واحد بمفصلة. لمنع التكثيف أو الصقيع على حافة إطار الباب والباب أثناء اختبار درجة الحرارة المنخفضة، تم تجهيز إطار الباب وحافة الباب بأجهزة إزالة الجليد الكهربائية. | |
| قاع | يبلغ عرض أخدود الصرف السفلي 60 مم وعمقه 30 مم. وهو غائر حول القاع. يوجد 2 من أنابيب الصرف الأرضية المصنوعة من الفولاذ المقاوم للصدأ لتصريف مياه التكثيف في غرفة الاختبار لاختبار درجات الحرارة العالية والرطوبة العالية. | |
| صفيحة قاع الصندوق |
(أ) الحمل المنتظم: 500 كجم/م2؛ (ب) يتم ضمان قدرة تحمل اللوحة السفلية بواسطة الفولاذ ذي القناة الأفقية. يتم تثبيت غرفة الاختبار على مستوى، ويتم تثبيت اللوحة السفلية لغرفة الاختبار بمربعات خشبية تحمل الأحمال. يتم تثبيت لوحة ألومنيوم مضادة للانزلاق مقاس 3 مم على اللوحة السفلية المصنوعة من الفولاذ المقاوم للصدأ. وهذا يضمن أن القوة على اللوحة السفلية بأكملها موحدة. |
|
| نافذة المراقبة | حجم نافذة المراقبة: العرض 400*الارتفاع 600 مم. الباب مزود بنافذة مراقبة كبيرة من الزجاج المفرغ من الهواء مكونة من 3 طبقات ومقاومة للبخار. أثناء أي اختبار، لا يوجد صقيع أو تكاثف على السطح. | |
| جهاز الإضاءة | يتم تركيب مصباحين للإضاءة في غرفة الاختبار، وهما مقاومان للانفجار والرطوبة. | |
| ثقب الاختبار | تم تجهيز جسم الماكينة بفتحة واحدة بقطر Φ100 مم، ومقبس ناعم واحد وغطاء فتحة واحد. ويمكن استخدامه لتوصيل خط طاقة اختبار خارجي أو خط إشارة. | |
| ختم | يعتمد ختم باب غرفة الاختبار على شرائط مطاطية من السيليكون، وهي مقاومة لدرجات الحرارة العالية والمنخفضة، ومضادة للشيخوخة، ولها أداء ختم جيد. | |
| نافذة توازن الضغط | تُستخدم نافذة توازن الضغط لموازنة الضغط داخل وخارج المخزن. عند التسخين، تمنع الضغط الداخلي من أن يكون مرتفعًا جدًا ويمارس قوة خارجية كبيرة جدًا على الباب. عند التبريد، تمنع الباب من السحب إلى الداخل وعدم القدرة على الفتح. عادةً ما يتم إغلاقها وفتحها تلقائيًا عندما يكون فرق الضغط كبيرًا. | |
| جهاز استشعار درجة الحرارة | مستشعر درجة الحرارة البلاتيني المستورد PT100 بدقة عالية | |
| جهاز استشعار الرطوبة | مستشعر رطوبة عالي الحساسية ودقة عالية وعمر طويل | |
تكوين الغرفة
| 1.1 نظام إمداد الهواء | ||
| 1.1.1 مخطط تدفق الهواء |
يعتمد مخرج الهواء على وضع عودة الهواء المتداول مع مخرج هواء علوي وعودة هواء سفلية. |
|
| 1.1.2 خصائص إمداد الهواء | يتم نقل الهواء بواسطة عجلة المروحة الطاردة المركزية. تعمل فتحات مخرج الهواء على ضبط اتجاه الرياح لضمان الاتساق الكامل داخل الصندوق. | |
| 1.1.3 محرك الدورة الدموية | اعتماد محرك غير متزامن 380 فولت | |
| 1.1.4 طاحونة الهواء | مروحة دوران طرد مركزي متعددة الشفرات، شفرات مصنوعة من سبائك الألومنيوم مقاومة لدرجات الحرارة العالية والمنخفضة | |
| 1.2 نظام التبريد | ملاحظة | |
| 1.2.1 طريقة التبريد | الضغط البخاري الميكانيكي المتتالي الثنائي | |
| 1.2.2 الضاغط | ضاغط مكبس شبه محكم الإغلاق من GEA BOCK أو ضاغط لولبي من Emerson | |
| 1.2.3 المبرد | مادة HFC R404a+R23 صديقة للبيئة وخالية من الفلور | |
| 1.2.4 المكثف | نوع الغلاف والأنبوب عالي الكفاءة والمبرد بالماء | |
| 1.2.5 المبخر | مبخر زعانف سبائك الألومنيوم متعدد المراحل عالي الكفاءة (نوع الزعانف السميكة) | |
| 1.2.6 ملحقات أخرى | جميعها منتجات عالية الجودة من ماركات عالمية من الدرجة الأولى (الصورة اليمنى: فلتر جاف) | |
| 1.2.7 إزالة الرطوبة | التبريد وإزالة الرطوبة بواسطة نظام التبريد (يمر الهواء داخل الصندوق عبر المبخر بدرجة حرارة أقل من نقطة الندى، وتترسب الرطوبة) | |
| 1.3 نظام التدفئة والترطيب | |
| 1.3.1 أنبوب التسخين | التدفئة الكهربائية، سلك تسخين عالي الجودة من سبائك النيكل والكروم، التحكم في عرض النبضة PID SSR يضبط قوة التسخين تلقائيًا. |
| 1.3.2 طريقة التحكم | يتم استخدام إشارة خرج وحدة التحكم لتحقيق التحكم في التبديل بدون تلامس عالي الدقة من خلال مرحل الحالة الصلبة SSR |
| 1.3.3 أنبوب الترطيب | التدفئة الكهربائية من نوع الغلايات. سلك تسخين من سبائك النيكل والكروم عالي الجودة بالإضافة إلى درع SUS304. يضبط التحكم في عرض النبضة PID SSR قوة التسخين تلقائيًا. بعد الترطيب، يُسكب البخار في حجرة الاختبار. |
| 1.3.4 طريقة التحكم | يتم استخدام إشارة خرج وحدة التحكم لتحقيق التحكم في التبديل بدون تلامس عالي الدقة من خلال مرحل الحالة الصلبة SSR |
| 1.4 نظام التحكم ودائرة التحكم | ملاحظة | |
| 1.4.1 وحدة التحكم | يعتمد على شاشة تعمل باللمس ملونة قابلة للبرمجة للتحكم في درجة الحرارة والرطوبة. شاشة تعمل باللمس ملونة باللغتين الصينية والإنجليزية مقاس "7 بوصات". واجهة بين الإنسان والآلة (نمط حوار على الشاشة). التحكم بالكمبيوتر. تسجيل منحنى USB. جهاز تخزين البيانات. | |
| 1.4.2 وظيفة عرض الشاشة |
|
|
| 1.4.3 دقة التحكم | درجة الحرارة 0.01 درجة مئوية؛ الرطوبة 0.1%؛ الوقت 1 دقيقة | |
| 1.4.4 نطاق الإعداد |
ظروف درجة الحرارة: -40 درجة مئوية ~ 100 درجة مئوية؛ ضبط وفقًا لنطاق درجة حرارة تشغيل المعدات (الحد الأعلى +5 درجة مئوية، الحد الأدنى -5 درجة مئوية)؛ |
|
| 1.4.5 وضع التشغيل | تشغيل البرنامج، تشغيل القيمة الثابتة | |
| 1.4.6 سعة البرنامج |
يمكن أن يصل إعداد وقت التشغيل بقيمة ثابتة إلى 9999 ساعة و59 دقيقة (الإعداد 0 يعني التشغيل المستمر بدون حد زمني)؛ سعة البرنامج القابلة للاستخدام: الحد الأقصى 120 مجموعة؛ سعة الذاكرة القابلة للاستخدام: 120 خطوة لكل مجموعة؛ الأوامر القابلة للتكرار: يمكن تنفيذ كل أمر حتى 999 مرة. |
|
| 1.4.7 طريقة الضبط | وضع الحوار بين الإنسان والحاسوب، باستخدام الإدخال باللمس والتحكم | |
| 1.4.8 واجهة الاتصال |
يمكن توصيله بالكمبيوتر لعرض المنحنيات وجمع البيانات؛ ويمكن استخدامه كنظام مراقبة وتحكم عن بعد؛ يمكن استخدامه للتحكم في أجهزة متعددة بشكل متزامن؛ أجهزة الاتصال RS-232 وRS-485 وUSB. |
|
| 1.4.9 بطاقة تخزين USB | يمكن إدخال محرك أقراص فلاش USB لتنزيل المنحنيات التاريخية والبيانات التاريخية، كما يتمتع بوظيفة التبديل السريع. | |
| 1.4.10 طريقة تسجيل البيانات | يحتوي على ذاكرة وصول عشوائي محمية بالبطارية. يمكنها حفظ القيم المحددة للجهاز وقيم أخذ العينات ووقت أخذ العينات. يمكن ضبط دورة تسجيل المنحنى على 30 ~ 60 ثانية. الحد الأقصى لوقت الذاكرة هو 90 يومًا من المنحنيات التاريخية والبيانات التاريخية (عند أخذ العينات). | |
| 1.4.11 وظيفة ذاكرة إيقاف التشغيل | يمكن ضبط وضع استرداد انقطاع الطاقة على النحو التالي: بدء التشغيل الساخن/بدء التشغيل البارد/إيقاف التشغيل. | |
| 1.4.12 وظيفة التشغيل المجدولة | يمكن ضبط وقت بدء التشغيل حسب الرغبة. عند تشغيل الطاقة وانتهاء الوقت، سيبدأ تشغيل الجهاز تلقائيًا. | |
| 1.4.13 بيئة استخدام البرنامج | نظام التشغيل الصيني المبسط Windows2000 أو الصيني المبسط WindowsXP | |
| 1.4.14 اتصال الشبكة (اختياري) | يمكن توصيله بشبكة إيثرنت من خلال برنامج احترافي. ويمكن التحكم فيه عن بعد ومساعدته عن بعد من خلال الشبكة. ويمكنه أيضًا جمع بيانات الاختبار من خلال الشبكة. ويمكنه التحكم في وحدات متعددة في نفس الوقت. | |
| 1.4.15 وظيفة تطبيق الهاتف المحمول (يجب التواصل قبل الطلب) | يمكن تشغيل الجهاز وتعيين المعلمات ومراقبته من خلال تطبيق الهاتف المحمول. | |
| 1.4.16 المكونات الرئيسية لدائرة التحكم | المكونات الرئيسية لدائرة التحكم كلها من ماركات عالية الجودة. للحصول على قائمة مفصلة، راجع جدول المواد الرئيسية | |
| 1.4.17 مخطط مرجعي لنظام الدائرة | |
وفقًا لمخطط الدائرة القياسية الوطنية، يتم توحيد كل خط برقم خط. |
وظيفة الحماية
| 1.5 وظيفة الحماية | ملاحظة |
|
1.5.1 مزود بمفتاح حماية من قواطع الدائرة القصيرة بدون صمامات 1.5.2 حماية الضاغط من الحمل الزائد والحرارة الزائدة 1.5.3 جهاز حماية النظام من التيار الزائد/الجهد المنخفض 1.5.4 عرض خطأ التشخيص الذاتي لوحدة التحكم 1.5.5 حماية ضغط مياه التبريد المنخفض جدًا 1.5.6 حماية مصدر الطاقة من نقص الطور، والتسرب، وحماية الدائرة القصيرة 1.5.7 حماية دائرة قصر الحمل 1.5.8 محطة التأريض الآمنة 1.5.9 حماية محرك المروحة من ارتفاع درجة الحرارة أو الحمل الزائد 1.5.10 جهاز موازنة الضغط داخل وخارج الصندوق |
|
التفاصيل المقدمة
| 1.6 المكونات الأخرى |
| 1.6.1 دليل تركيب المعدات القياسية، ودليل الصيانة، ودليل التشغيل |
| 1.7 شروط الاستخدام |
|
1.7.1 درجة الحرارة المحيطة: -5 درجة مئوية ~ +28 درجة مئوية؛ 1.7.2 الرطوبة النسبية: ≤85%RH؛ 1.7.3 الضغط الجوي: 80 كيلو باسكال ~ 106 كيلو باسكال 1.7.4 لا يوجد اهتزاز قوي حول 1.7.5 مصدر طاقة الجهاز: (يرجى ملاحظة أن مصدر طاقة الاختبار غير متضمن) 1.7.5.1 قم بتوصيله بمصدر الطاقة 380 فولت تيار متردد (±10%)، خط ثلاثي الطور + سلك أرضي واقي، مقاومة التأريض ≤4Ω؛ 1.7.5.2 الحد الأقصى للطاقة الفعالة: 25 كيلو وات 1.7.6 التردد: 50±0.5 هرتز |
مخطط الهيكل
| 1.8 مخطط هيكل المعدات (للمرجع فقط) |
|
1. باب واحد؛ 2. غرفة عمل؛ 3. غرفة تكييف الحرارة والرطوبة؛ 4. جهاز الترطيب؛ 5. جهاز التبخير؛ 6. جهاز السخان؛ 7. المروحة؛ 8. وحدة التبريد؛ 9. برج التبريد. |
قائمة الملحقات الرئيسية
| 1.9 قائمة المواد الرئيسية | |||
| اسم | ماركة | نموذج | أصل |
| بناء | |||
| جسم الصندوق | التخصيص | مجلس الغرفة | الصين |
| الصندوق الداخلي | 304 الفولاذ المقاوم للصدأ | الصين | |
| محرك الدورة الدموية | تايوان ييزينغ | الصين | |
| تبريد | |||
| ضاغط | بوك أو إيمرسون | ضاغط شبه محكم أو ضاغط لولبي | ألمانيا أو الولايات المتحدة |
| مكثف | تايوان | ||
| المبخر | تشونغلي | تايوان | |
| مفتاح الضغط | تشونغلي | HNS | الدنمارك |
| مجفف | دانفوس | دي إم إل | الدنمارك |
| صمام الملف اللولبي | دانفوس | في بي بي 501 | ألمانيا |
| المبردات والمواد الاستهلاكية | أوفينوانجر | ر404أ+ر23 | الولايات المتحدة |
| يتحكم | |||
| مراقب | تاتو | ام ان تي-600 | الصين |
| المستشعر | الإبحار | بي تي 100 | الصين |
| مفتاح التشغيل | شينت | نوع الحماية من التسرب | الصين |
| المقاول | شنايدر | LC1E1810M5 | فرنسا |
| سخان | حسب الطلب | سبيكة النيكل والكروم | الصين |
| مرحل حراري | شنايدر | ل ر إ 12ن | فرنسا |
| حامي الطور العكسي | شنايدر | فرنسا | |
| حماية من ارتفاع درجة الحرارة | قوس المطر | 5~300 درجة | كوريا |
| مرحل الحالة الصلبة | يانجمينج | إس إس آر | تايوان |
| تناوب | شنايدر | 2P،4P | فرنسا |
| كابل | تشنغتيانتاي | الصين | |
