| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN888-5400L |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |
IEC60068-2-2 المزج الاهتزازي مع معدات اختبار الغرفة المناخية -40 °C+180 °C
المعايير والبنود الممتازة
IEC 60068-2-1:2007 الاختبار البيئي للمنتجات الكهربائية والمنتجات الكهربائية - الجزء 2-1: الاختبارات - الاختبار A: الباردة ، IDT
IEC60068-2-2: 2007 اختبار البيئة-الجزء 2-1:التجارب- الاختبار B-الحرارة الجافة، IDT
IEC60068-2-30:2005 الاختبار البيئي-الجزء 2-30:التجارب-الاختبار Db: الحرارة الرطبة، الدورية (دورة 12 ساعة + 12 ساعة) ، IDT
IEC60068-2-78:2001 الاختبار البيئي-الجزء 2-78:التجارب-كابينة الاختبار: الحرارة الرطبة، ثابتة
الدولة، IDT
لمحة عامة عن المنتج

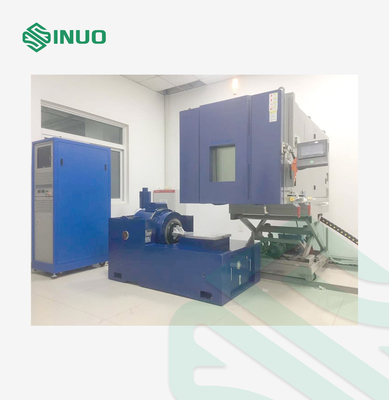

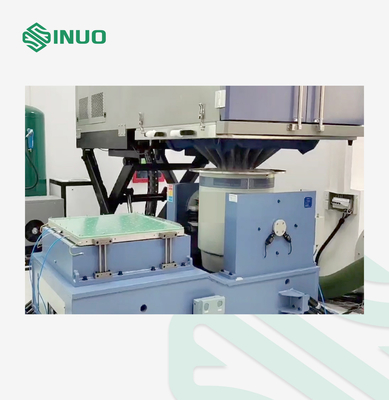

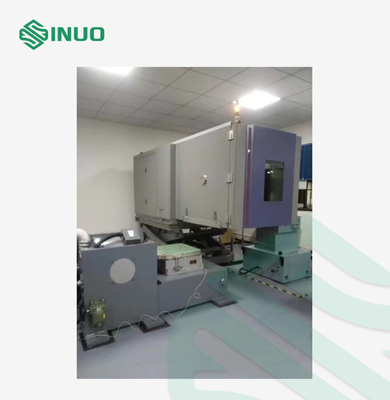

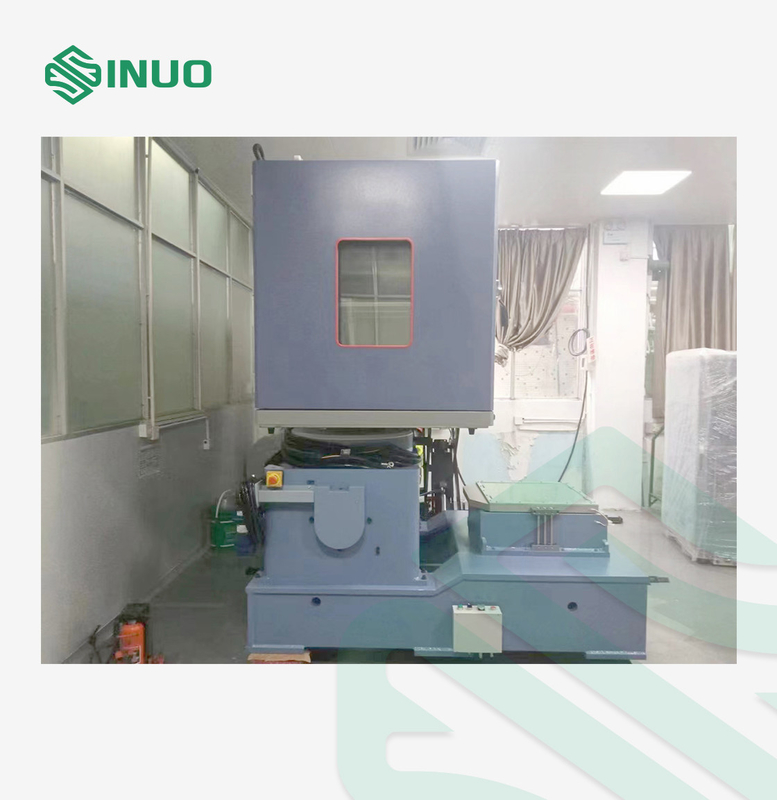

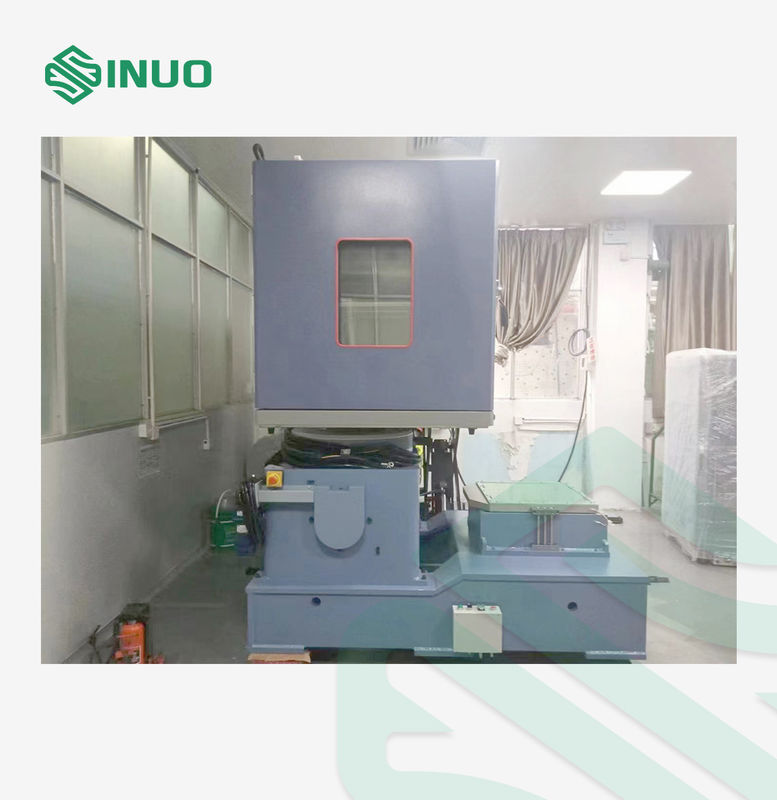

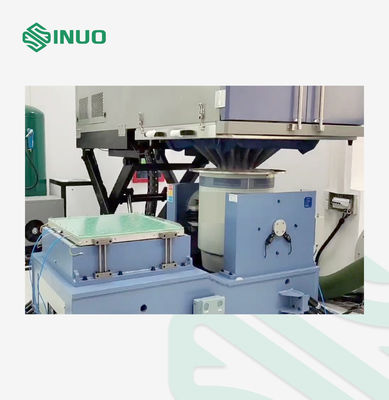

يستخدم لتوفير درجة الحرارة والرطوبة تغير البيئة للطيران والفضاء والطيران والبترول الطيران والمواد الكيميائية والإلكترونياتالاتصالات ووحدات البحث والإنتاج العلمي الأخرىفي نفس الوقت، يمكن تطبيق الجهد الاهتزاز الكهربائي على عينة الاختبار وفقا لفترة محددة في غرفة الاختبار لاختبار موثوقية وتكيف العينة.يتم تقسيم مقدمة المنتج إلى جزأين، والجزء الأول هو آلة اختبار الاهتزاز الكهرومغناطيسي SN553-EV322HG120VT120.GP.VCS-2، والجزء الثاني هو درجة الحرارة والرطوبة والاهتزاز ثلاث غرفة اختبار شاملة SN888-7200B-CT.
المعلمات التقنية
| قناة الدخول | |
| عدد قنوات الدخول | قنوات دخول متزامنة |
| نوع إشارة الدخول | الجهد / الشحنة |
| مقاومة المدخل | > 110 كيلو أوف |
| أقصى نطاق إدخال الجهد | ± 10 فولت |
| الحد الأقصى لمدى مدخل الشحن | ±10000PC |
| SNR | > 100 ديسيبل |
| مرشح | مرشح 160dB/octave |
| واجهة الإدخال | ثلاثة مدخلات اختيارية: الجهد، ICP والشحن |
| أقصى مدخل | 士10VPEAK |
|
محولات التناظرية والرقمية (ADC) |
دقة 24 بت النطاق الديناميكي: 114dB، وتردد العينات القصوى 192kHz |
| خصائص الدوائر | واجهة الدخول لديها مصدر تيار ثابت ICP مدمج ومضخة الشحن ، مع نطاقين من 10V / 1V وربط AC / DC الاختياري ، ومرشح مكافحة التحول التناظري. |
| قناة الخروج | |
| عدد قنوات الإخراج | قنوات الخروج 2 |
| نوع إشارة الخروج | إشارة الجهد |
| عائق الخروج | <30Ω |
| أقصى نطاق للجهد الخارجي | ± 10 فولت |
| الحد الأقصى لتيار الخروج | 100mA |
| دقة النطاق | 2mV |
| تشويه هارموني | <-95dBfs |
| مرشح | مرشح 160dB/octave |
| مطابقة القناة | عمق 0.04 ديسيبل، مرحلة ± 0.5 |
|
محولات رقمية/أنغالوجية (DAC) |
دقة 24 بت، نطاق ديناميكي: 120dB، تردد العينات القصوى 192kHz |
| خصائص الدوائر | فلتر مكافحة التشويش التناظري؛ دائرة حماية الإخراج |
| نوع الاختبار | التحكم في الاهتزاز العشوائي / التحكم في الاصطناعية / التحكم في الصدمة النموذجية |
وصف وظيفة جهاز تحكم الاهتزاز الرقمي
التحكم العشوائي
وفقًا لرسم بياني لطيف الطاقة المحدد من قبل المستخدم (الذي تم إنشاؤه بواسطة محرر الطيف المستهدف) ، يتبنى التحكم العشوائي طريقة موازنة وظيفة النقل.إصدار مستمر لإشارات غاوس العشوائية لتنفيذ سريع في الوقت الحقيقي ودقة متعددة القنوات الحلقة المغلقة التحكمالخوارزميات المدمجة للسيطرة التكيفية تتفاعل بسرعة مع عدم خطية النظام، وتردد تردد، وتغيرات الحمل.
نطاق التردد: 0 ~ 4800 هرتز ، يمكن توسيعه إلى 18750 هرتز
الدقة: 100، 200، 400، 800، 1600، 3200 خط طيفي
نطاق طاقة التحكم: > 90 ديسيبل
استراتيجية التحكم: تحكم قناة واحدة، المتوسط المرجح، القيمة القصوى، القيمة الأدنى.
التحكم بالجيب
يوفر سين إشارات الصين والصينية ذات الجودة التناظرية مع التحكم في نطاق شكل موجة الصين. يمكن تعيين حجم الإقامة، وتردد الإقامة،ويمكن تحديد مدة الإقامة عن طريق تعيين الوقت أو عدد دورات الإشارة الجانبية.
نطاق التردد: 1 هرتز ~ 5000 هرتز ، قابلة للتوسع إلى 10000 هرتز
وقت الحلقة المغلقة: 5 ميس
تشويه هارموني: <-100dB
وضع مسح التردد: مسح تردد خطي 0~6000 هرتز/دقيقة
اتجاه التنظيف: فوق، أسفل
مدة المسح: يمكن تعيينها كعدد من المسح أو أوقات الاختبار.
الصدمة الكلاسيكية
تبني طريقة موازنة وظيفة النقل ، دعم نصف موجة الجذور ، موجة الجرس ، موجة مستطيلة ، موجة ترابيزية ، موجة رأس الأسنان الأمامية ، موجة رأس الأسنان الخلفية ، موجة مثلثية.يمكن للمستخدمين أيضا إدخال قيمة ذروة النبض وفقا لاحتياجاتهم.
مدة النبض من 0.5 إلى 3000 ميس
الحد الأقصى لنطاق النطاق التحاللي 18750 هرتز
حجم الإطار: يصل إلى 16384
تلبية المعايير: MIL-STD-810 (المعيار العسكري الأمريكي) ، معيار ISO ، حد التحكم في الانقطاع المحدد من قبل المستخدم.
