| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN553-EV322HG120VT120.GP. |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

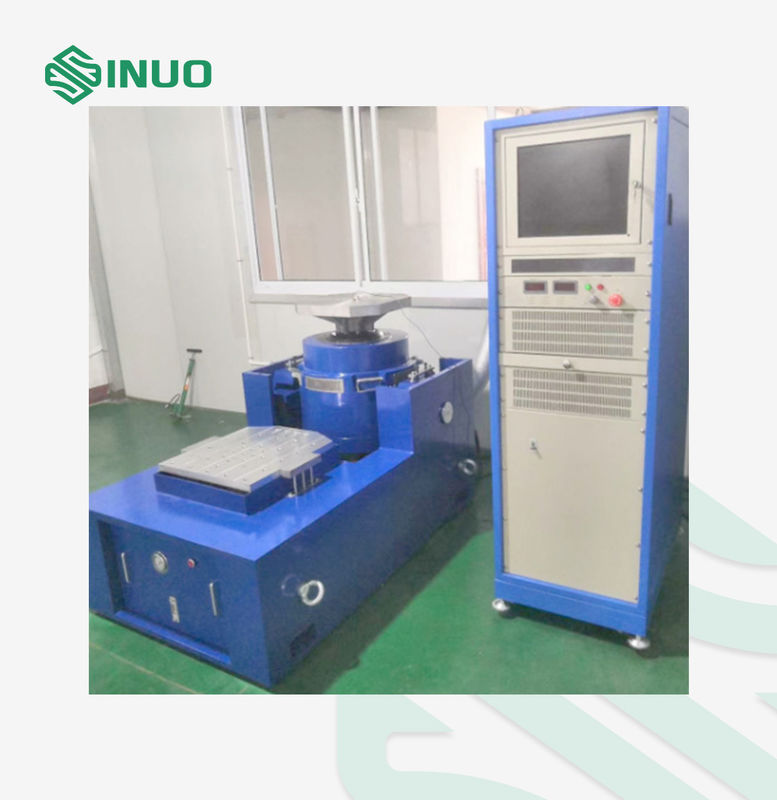

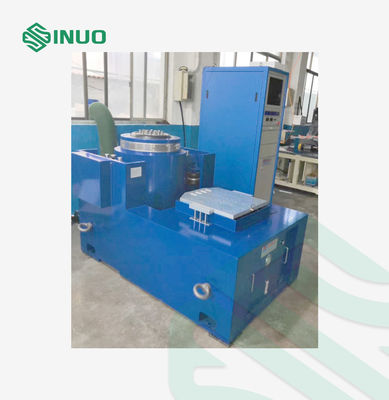

IEC60068-2-78 آلة اختبار الاهتزاز الكهرومغناطيسي الصدمة الكلاسيكية العشوائية
المعايير والبنود الممتازة
وفقاً للمعايير الوطنية والدولية، مثل GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM.
لمحة عامة عن المنتج
اختبار الاهتزاز هو عمل إثارة أو صدمة مكون أو جهاز لمعرفة كيفية تفاعله في بيئة حقيقية. نطاق تطبيق اختبار الاهتزاز واسع للغاية،من المنتجات الصناعية مثل لوحات الدوائر، الطائرات والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية.
المعلمات التقنية
| A20T34 معايير مولد الإثارة الكهرومغناطيسية | |
| القوة القصوى للإثارة الجوفية | 2200Kg.f ذروة |
| أقصى قوة إثارة عشوائية | 2200Kg.f rms |
| قوة الإثارة القصوى للصدمة | 4400 كيلوغرام |
| نطاق التردد | 1 ≈ 3000 هرتز |
| الحد الأقصى للنزوح | 76 مم p-p |
| السرعة القصوى | 2.0m/s |
| الحد الأقصى للتسارع | 90G |
| تردد الرنين من الدرجة الأولى | 3200 هرتز ± 5٪ |
| الحمولة | 400 كجم |
| تردد عزل الاهتزاز | 2.5 هرتز |
| قطر الملف المتحرك | ف320 ملم |
| وزن الملفات المتحركة | 25 كجم |
| المسمار على الطاولة | 17 × M10 |
| تسرب تدفق | < 10 غاوس |
| الزخم الغريب المسموح به | 500N.m |
| حجم المعدات | L 1200mm × W 870mm × H 1100mm (الجدول الرأسي) |
| وزن المعدات | 1700 كجم (باستثناء طاولة التنزلق الأفقية) |
| مكبر الطاقة الرقمي LA-22K | |
| الطاقة الخارجة | 22KVA |
| الجهد الخارجي | 100 فولت |
| تيار الخروج | 220A |
| كفاءة المضخم | ≥ 90% |
| SNR | > 75 ديسيبل |
| تشويه هارموني | 0.5٪ THD @ 500Hz |
| نطاق إشارة الدخول | ±10 Vقمة |
| استقرار التيار المباشر الخارجي | < 5mVdc |
| وزن مكبر الصوت | 500 كجم |
| حجم المضخم | W 880mm × D 580mm × H 1520mm |
| نظام حماية الخدمة | |
| الوظيفة | درجة الحرارة، ضغط الرياح، الزيادة في التشغيل، الزيادة في الجهد، الزيادة في التيار، الضغط الدخلي المنخفض، الخطأ الخارجي، إمدادات الطاقة التحكمية، الخطأ المنطقي، فقدان مرحلة الإدخال |
| جهاز تحكم الاهتزاز الرقمي VCS-2 | |
| تكوين الأجهزة | قنوات دخول متزامنة، قناة خروجا واحدة |
| وحدة وظيفة التحكم | الصدمة العشوائية الكلاسيكية |
| حاسوب التحكم | كمبيوتر أصل من Acer مع شاشة LCD 17 "، لوحة مفاتيح / فأر بصري |
| البرمجيات | التشغيل الإنجليزي، تحليل مجال الزمن ومجال التردد، مصدر الإشارة، تحليل مسح التردد الصيني، الخ. يمكن أن تولد تقارير اختبار WORD تلقائيًا. يمكن أن تعرض،تخزين الإشارات والبيانات، وتحديد معايير الاختبار ووظائف التحليل. |
| نظام تشغيل | ويندوز 10 |
| مستشعر التسارع LAB |
نطاق التردد: 1-12000 هرتز الحساسية: 50mv/g نطاق درجة الحرارة: -24 - 250 درجة مئوية |
| VT120 جدول التمدد الرأسي | |
| المواد | سبيكة المغنيسيوم، الصلبة على السطح |
| حجم الطاولة | 1200ملم × 1200ملم |
| فتحة ثابتة | غطاء المسمار من الفولاذ المقاوم للصدأ M10 ، متين ومقاوم للارتداء |
| تواتر استخدام الحد الأعلى | 350 هرتز، عشوائي 2000 هرتز |
| الوزن | حوالي 120 كيلوغرام |

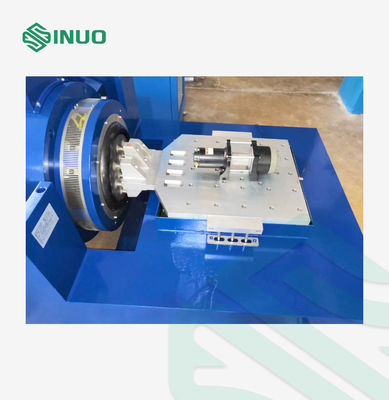

| HG120 طاولة الزيت الأفقية | |
| المواد | سبيكة المغنيسيوم، الصلبة على السطح |
| حجم الطاولة | 1200ملم × 1200ملم |
| فتحة ثابتة | غطاء المسمار من الفولاذ المقاوم للصدأ M10 ، متين ومقاوم للارتداء |
| تواتر استخدام الحد الأعلى | السين 2000 هرتز، عشوائي 2000 هرتز |
| الوزن | حوالي 227 كجم (بدون رأس الاتصال) |
| B752S مروحة التبريد ((بما في ذلك الصوت) | |
| قوة المروحة | 7.5 كيلوواط |
| معدل تدفق المروحة | 22 متر / دقيقة |
| متطلبات الكهرباء | |
| إمدادات الطاقة | ثلاث مراحل 380 فولت / 50 هرتز ، 35 كيلو فولت |
| الهواء المضغوط | 0.6Mpa |
| مقاومة الأرض | ≤4Ω |
