| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881B-1000L |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهرياً |

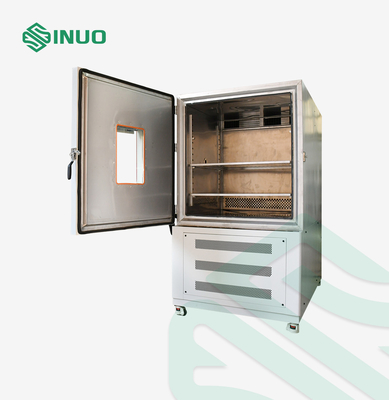

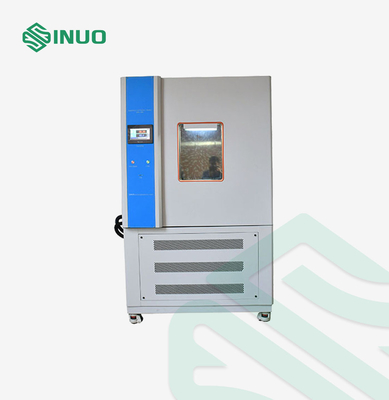

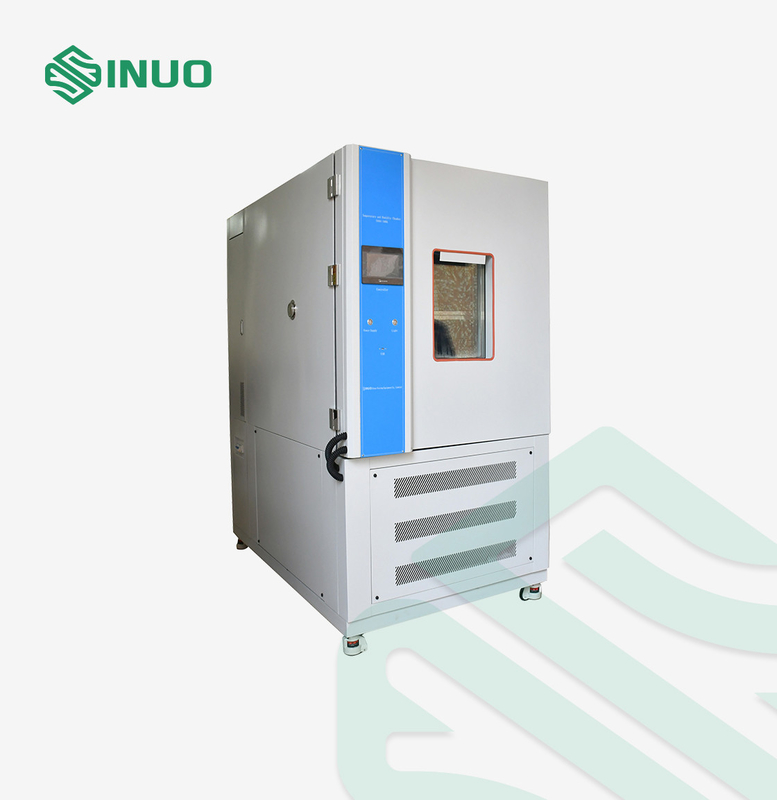

IEC60068-2-78 -70°C غرفة اختبار درجة حرارة ورطوبة ثابتة متوازنة في البرد 1000L
المعايير والبنود الممتازة
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
IEC60068-2-78:2012 التجارب البيئية-الجزء 2-78: الاختبارات-كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
لمحة عامة عن المنتج
جهاز تحكم ذكي لدرجة الحرارة قابل للبرمجة (تحكم توفير الطاقة)
هذه المعدات تحظر:
1اختبار أو تخزين عينات من المواد القابلة للاشتعال أو المتفجرة أو المتطايرة
2اختبار أو تخزين عينات المواد المعطرة
3اختبار أو تخزين عينات بيولوجية
4اختبار أو تخزين عينات من مصادر انبعاثات كهرومغناطيسية قوية
ظروف بيئة الاختبار: عندما تكون درجة حرارة البيئة +25 درجة مئوية، والرطوبة النسبية ≤ 85%، ولا توجد عينة في غرفة الاختبار
المعلمات التقنية
| اسم المنتج | غرفة اختبار لدرجة الحرارة والرطوبة الثابتة قابلة للبرمجة |
| نموذج المنتج | SN881B-1000L |
| الحجم والأبعاد والوزن | |
| الحجم الداخلي الاسمي | 1000 لتر |
| الوزن | حوالي 560 كجم |
| الأداء | |
| نطاق الحرارة | -70°C→+150°C |
| نطاق الرطوبة |
(20 ٪ 98) ٪ RH (درجة الحرارة: 20°C~85°C، الرجوع إلى مخطط نطاق الحرارة والرطوبة القابلة للسيطرة، لا حرارة نشطة)
|
| تقلبات الحرارة | ± 0.5°C |
| تقلبات الرطوبة | ≤2.5% |
| انحراف الحرارة | ≤±2.0 درجة مئوية |
| انحراف الرطوبة | ≤ ± 3% |
| وقت التسخين | بدون متوسط الحمل 2 ̊3°C/min |
| وقت التبريد | معدل عدم الحمل 0.7 ≈ 1 درجة مئوية/دقيقة |
| ظروف الحمل | لا شيء |
| ضوضاء العمل |
يتم استخدام وزن للاختبار المتوسط من 9 نقاط؛ كل نقطة اختبار على بعد متر واحد من مصدر الضوضاء أفقيًا و متر واحد فوق الأرض.) مستوى الصوت≤70dB (((A) (يتم قياسه في غرفة معزولة عن الصوت بدرجة حرارة 25 درجة مئوية وارتداد صوتي منخفض) |
| الهيكل | |
|
غلاف مبنى معزول
|
1مادة عزل الصندوق: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم. 2مواد عزل الأبواب: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم. 3مادة الجدار الخارجي: الرش لوحة A3 4مادة الجدار الداخلي: لوحة الفولاذ المقاوم للصدأ المنشفة SUS # 304. |
| قوة الهيكل السفلي | السعة الثقيلة للمسار في الجزء السفلي من غرفة الاختبار: ≤100 كجم/م2 (حمل) |
| قناة تكييف الهواء |

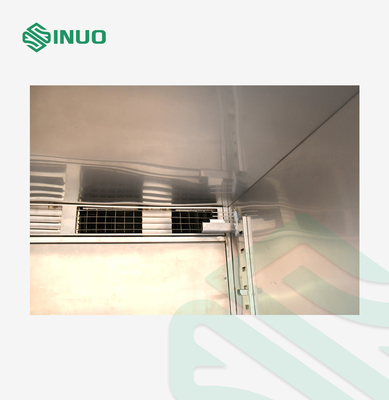

1.مروحة، سخان، تبخير (أيضاً مكفف الرطوبة) ، جهاز تصريف، منفذ توازن الضغط، لوحة توجيه الهواء القابلة للتعديل، جهاز استشعار درجة الحرارة 2المروحة الطويلة من الفولاذ المقاوم للصدأ: 4 وحدات/90 واط. |
| التكوين القياسي لغرفة الاختبار |
1مصابيح توفير الطاقة في الصندوق: مصابيح توفير الطاقة LED 2مقبض مسطح 3ثقب الرصاص: φ50mm قطعة واحدة 4النافذة 400x600x40ملم زجاج مُحَمَّد بالفراغ بثلاث طبقات 5مفصل الباب: SUS # 304 مفصل مستورد |
| باب صندوق |
1مجهزة بآلية قفل الباب الآمن (يمكن فتح الباب في غرفة الاختبار) ، يتم تجهيز الباب بالحرارة الكهربائية لمنع التكثيف.ومدى رؤية نافذة المراقبة الزجاج العازل هو حوالي (W400 × H600mm)جهاز التدفئة الكهربائية لمنع التكثيف على إطار الباب 2الباب من قطعة واحدة يفتح إلى الخارج، مع المفصل على اليسار والمقبض على اليمين (عندما تواجه الجزء الأمامي من الصندوق). |
| لوحة التحكم | جهاز التحكم هو شاشة عرض 600 7 بوصة، شاشة عرض التحكم في درجة الحرارة (الرطوبة) ، ضوء مؤشر التشغيل، وزر الإضاءة |
| الغرفة الميكانيكية | وحدة التبريد، وعاء المياه للضاغط، جهاز تخفيف الضغط، جهاز التدفئة |
| خزانة التوزيع | لوحة التوزيع، مروحة التبريد، مفتاح الطاقة الرئيسي، المحول، المرور المتوسط، المرور الزمني، المرور الصلب، رابط التيار المتردد، مفصل الدوائر |
| سخان |
1قوة التدفئة: حوالي 4 كيلوواط 2طريقة التحكم في التسخين: SSR (تتابع الحالة الصلبة) بدون اتصال عرض تعديل النبض 3سخان كهربائي من الفولاذ المقاوم للصدأ على شكل أنبوب حرارة |
| ثقب في سلك الطاقة | تقع على ظهر الصندوق |
| نظام التبريد | |
| المعدات الساخنة والباردة |
1طريقة التبريد: تبريد الهواء 2هيتاشي أو إيمرسون منخفضة درجة الحرارة والضجيج منخفضة الدوران نظام التبريد منخفضة درجة الحرارة فائقة (طريقة تبريد الحرارة بالهواء). |
| جهاز تبادل الحرارة والبرد | نظام التبريد في مرحلتين هيتاشي أو إيمرسون ضاغط حركة منخفضة الضوضاء. اعتمادا على الكفاءة فائقة عالية SWEP البرودة الفحم الحرارة وتبادل البرد تصميم [صنع في السويد (sus# 316) ]،أنها أكثر كفاءة من النوع الداخلي الدوار التقليدي. |
| تنظيم حمولة التدفئة |
1بالمقارنة مع التصميم التقليدي، استقرار التحكم والإعادة هي أعلى، ويحقق كفاءة فائقة من توفير الطاقة وتوفير المزيد من الطاقة. 2- تبني ضبط تلقائي لجهاز تدفق الفحم البارد لإزالة تأثير حرارة الحمل من المنتج الذي سيتم اختباره والتكنولوجيا الألمانية / اليابانية التزام تكنولوجي |
| ضاغطات التبريد | هيتاشي أو إيمرسون |
| مكونات عالية الكفاءة |
1أجهزة التخدير تستخدم ملحقات التبريد المستوردة 2يستخدم المكثف والمبخر جهاز ألومنيوم من نوع سبويلر مزدوج AC&R. |
| نظام التوسع | نظام التبريد الذي يتم تحديده بالقدرة (أنبوب الشعيرات الدموية). |
| مكثف تبخير | محول حرارة أنبوب نحاس |
| طريقة التحكم في الثلاجة |
1تم تصميم نظام التبريد مع تدابير الحد من الاهتزاز والضوضاء مثل أنابيب امتصاص الصدمات. 2. دائرة تبريد الهواء العائدي للضاغط 3صمام تنظيم ضغط التبخر 4يقوم جهاز التحكم في نظام التحكم بتعديل ظروف تشغيل ضاغط التبريد تلقائيًا وفقًا لظروف الاختبار.ويمكن التحكم في قدرة التبريد الخروج لتحقيق مبدأ توفير الطاقة. |
| مادة تبريد | هونيويل R404a (مؤشر تدهور الأوزون هو 0) |
| نظام التحكم الكهربائي | |
| نموذج جهاز التحكم | جهاز تحكم ذكي لدرجة الحرارة قابل للبرمجة (تحكم توفير الطاقة) |
| المعلمات التقنية للمراقب |
إشارة الدخول لدرجة الحرارة والرطوبة مصباح جاف ورطب PT100x2. الدقة: درجة حرارة ±0.01°C، رطوبة ±0.1%R.H. لديها أعلى وأسفل حد الاستعداد ووظائف الإنذار. 9 مجموعات من إعدادات معايير تحكم PID، حساب PID التلقائي. شاشة تصحيح تلقائي لمصابيح جافة ورطبة الدقة: درجة الحرارة ±0.1°C + 1 رقم، الرطوبة ± 1%R.H + 1 رقم منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيينها. |
| طريقة التحكم |
1طريقة التحكم المتوازنة في درجة الحرارة والرطوبة BTHC + DCC التحكم الذكي في قدرة التبريد + DEC التحكم الكهربائي الذكي (معدات اختبار درجة الحرارة والرطوبة) 2. PID التشبع المضاد للتكامل 3طريقة التحكم في درجة الحرارة المتوازنة BTC + التحكم الذكي في قدرة التبريد DCC + التحكم الكهربائي الذكي DEC (أجهزة اختبار درجة الحرارة) |
| وظيفة عرض الشاشة |
1يتبنى أسلوب محادثة الشاشة، لا يلزم إدخال مفتاح، ويمكن لمس الخيارات مباشرة على الشاشة. 2يتم عرض قيم درجة الحرارة المحددة (SV) والقيم الفعلية (PV) مباشرة. 3يمكن أن يعرض رقم البرنامج قيد التنفيذ حاليا، والجزء، والوقت المتبقي وعدد الدورات. 4. وظيفة الوقت المتراكم للعملية 5يتم عرض قيمة إعداد برنامج درجة الحرارة في منحنى رسمي، مع وظيفة عرض في الوقت الحقيقي من تنفيذ منحنى البرنامج. 6لديها شاشة تحرير برنامج منفصلة، ويمكن إدخال 5 أقسام على الأقل من درجة الحرارة والرطوبة والوقت على كل صفحة. 7الإنجليزية يمكن تغييرها عند رغبتها 8تظهر شاشة إشارة الخطأ 9يمكن ضبط إضاءة الشاشة الخلفية 10يمكن تعيين وظيفة حماية شاشة العرض على توقيت، توقيت أو إيقاف يدوي. |
| جهاز حماية السلامة | |
| نظام التبريد |
ارتفاع درجة حرارة الضاغط إفراط ضاغط ضغط الزائد للضاغط |
| غرفة الاختبار |
جهاز حماية قابل للتعديل من زيادة درجة الحرارة الحرارة المفرطة الشديدة في قناة تكييف الهواء محرك المروحة مفرط الحرارة |
| غيرها |
الحماية من التسرب أنبوب التدفئة بدون حماية تجفيف الهواء الحماية من الإفراط في الحمل والانحراف القصير حماية انقطاع الطاقة حماية منخفضة مستوى المياه |
| تشكيلات أخرى | |
| عينة مقطوعة تسرب الطاقة الرئيسية | AC380V، 50 هرتز، ثلاثي المراحل أربعة أسلاك + سلك الأرض الحماية. |
| تعليمات خاصة أخرى | |
| كابل الطاقة | 5 نواة (ثلاثة مراحل أربعة أسلاك + سلك الأرض الوقائي) كابل 4 أمتار، قطعة واحدة (يمكن توفيرها وفقا لمتطلبات العميل) |
| ثقب الرصاص | 1 فتحة رصاصة مع سدادة المطاط ، قطر φ50mm ، يمكن تخصيص موقعها وكميتها وفقًا لمتطلبات المستخدم طالما أن هيكل الصندوق يسمح به ولا يؤثر على الأداء. |
| النقل | تعبئة السيارات ونقلها |
| شروط الاستخدام | أدرج الشروط |
| الظروف البيئية | 1 درجة الحرارة: 5°C~35°C 2رطوبة النسبية: ≤85% 3ضغط الهواء: 86kPa~106kPa |
| ظروف إمدادات الطاقة | AC380V ثلاثي المراحل أربعة أسلاك + سلك الأرض الحماية |
| إمدادات الطاقة |
نطاق تقلبات الجهد المسموح به: AC (380±10) V نطاق تقلبات التردد المسموح به: (50±0.5) هرتز المقاومة للأرض من سلك الأرض الواقي أقل من 4Ω يطلب من المستخدم تكوين مفتاح هواء أو طاقة من السعة المقابلة للمعدات في موقع التثبيت ، ويجب أن يكون هذا المفتاح مستقلًا لاستخدامه من قبل المعدات. |
| سعة البطارية | حوالي 11 كيلوواط |
| الحد الأقصى للتيار | 30A |
| التبديل | 63A (حماية من التسرب في الحاوية المصبوب) |
| متطلبات بيئة التخزين | عندما لا تعمل المعدات، يجب الحفاظ على درجة حرارة البيئةفي 0°C~+45°C |
