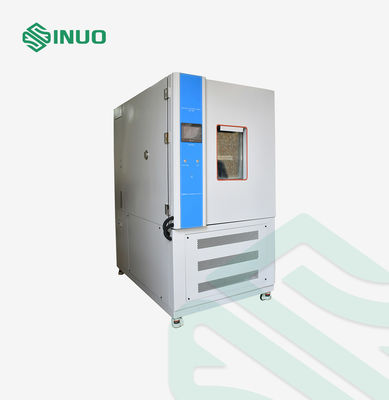

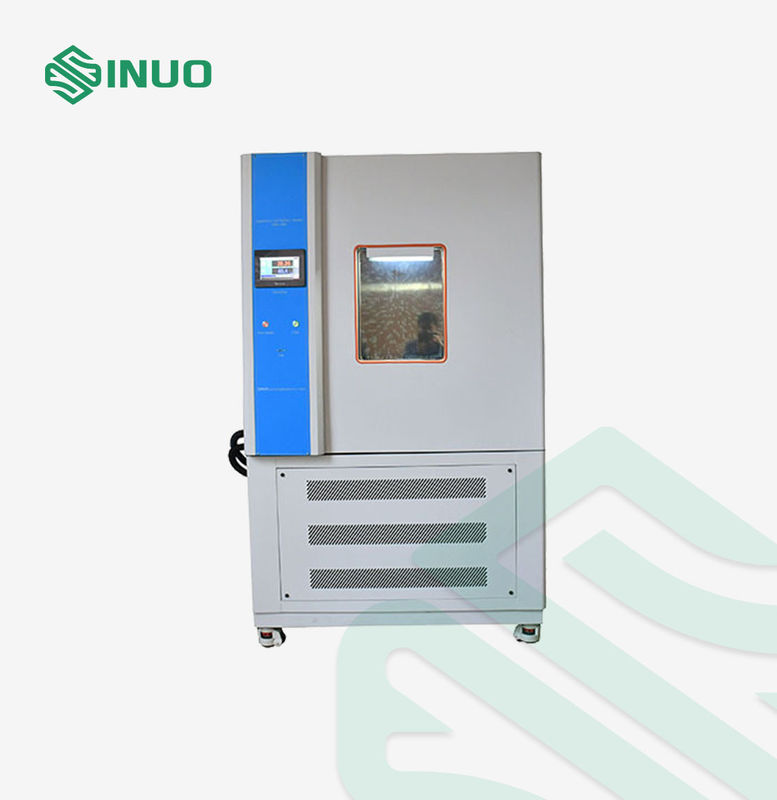

IEC60068-2-2 غرفة اختبار درجة حرارة ورطوبة ثابتة قابلة للبرمجة 1000L

(20 ٪ 98) ٪ RH

(درجة الحرارة: 20°C~85°C، الرجوع إلى مخطط نطاق الحرارة والرطوبة القابلة للسيطرة، لا حرارة نشطة)

مستوى الصوت≤70dB (((A)

(يتم قياسه في غرفة معزولة عن الصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وارتداد صوت منخفض. يستخدم وزن لاختبار المتوسط من 9 نقاط.كل نقطة اختبار تبعد مترًا واحدًا أفقيًا عن مصدر الضوضاء و مترًا واحدًا فوق الأرض)

غلاف مبنى معزول

مواد الحائط الخارجي: رش لوحات A3

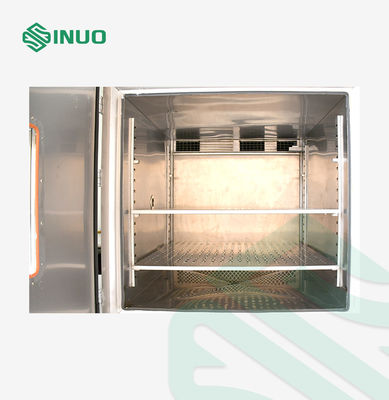

2مواد الجدار الداخلي: صفيحة الفولاذ المقاوم للصدأ المنشفة SUS#304.

مادة عزل 3Box: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم.

4مواد عزل الأبواب: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم.

1 مروحة طائرات الطرد المركزي ذات المحور الطويل من الفولاذ المقاوم للصدأ: 4 وحدات/90 واط.

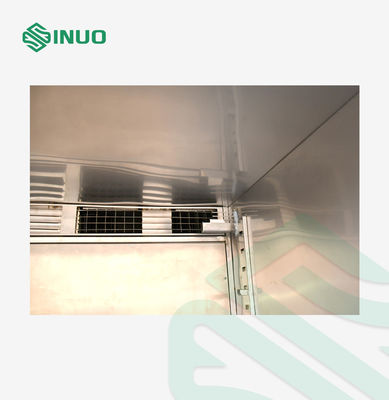

2مروحة، سخان، تبخير (أيضا مكفف الرطوبة) ، جهاز تصريف، منفذ توازن الضغط، لوحة توجيه الهواء القابلة للتعديل، جهاز استشعار درجة الحرارة

1 النافذة 400x600x40ملم زجاج مُحَمَّد بالفراغ بثلاث طبقات.

2مقبض مسطح مضمن،

3مفصل الباب: SUS # 304 المفصل المستورد

4 مصابيح توفير الطاقة في الصندوق: مصابيح توفير الطاقة LED

5ثقب الرصاص: φ50mm قطعة واحدة

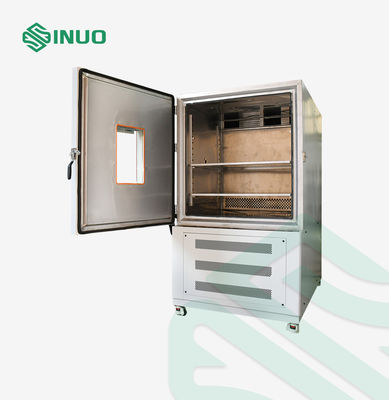

الباب من قطعة واحدة يفتح إلى الخارج، مع المفصل على اليسار والمقبض على اليمين (عندما تواجه الجزء الأمامي من الصندوق).

2 مجهزة بآلية قفل الباب الآمن (يمكن فتح الباب في غرفة الاختبار) ، يتم تزويد الباب بالحرارة الكهربائية لمنع التكثيف.ومدى رؤية نافذة المراقبة الزجاج العازل هو حوالي (W400 × H600mm)جهاز التدفئة الكهربائية لمنع التكثيف على إطار الباب

1 سخان كهربائي من الفولاذ المقاوم للصدأ على شكل أنبوب حرارة من نوع الزعانف

طريقة التحكم في التسخين: SSR (إرسال الوضع الصلب) بدون اتصال معدل عرض النبض في الفترة المتساوية

طاقة التدفئة: حوالي 4 كيلوواط

1 نظام تبريد هيتاشي أو إيمرسون ذو درجة حرارة منخفضة ودرجة ضوضاء منخفضة (طريقة تبريد الحرارة بالهواء).

طريقة التبريد: تبريد الهواء

1تبني جهاز ضبط تلقائي لجهاز تدفق الفحم البارد لتخفيف الحمل التدفئة من المنتج الذي سيتم اختباره وتقنية ألمانية / يابانية

التزام تكنولوجي

2مقارنة بالتصميم التقليدي ، فإن استقرار التحكم والإعادة قابلية أعلى ، ويحقق كفاءة فائقة في توفير الطاقة وتوفير المزيد من الطاقة.

1 يستخدم المكثف والبخار جهاز ألومنيوم من نوع سبويلر مزدوج AC&R.

2تعتمد أجهزة التخدير على ملحقات التبريد المستوردة من Chiming.

1 يقوم جهاز التحكم في نظام التحكم بتعديل ظروف تشغيل الثلاجة تلقائيًا وفقًا لظروف الاختبار.

2صمام تنظيم ضغط التبخر

3 دائرة تبريد الهواء العائدي للضاغط

تم تصميم نظام التبريد مع تدابير الحد من الاهتزاز والضوضاء مثل أنابيب امتصاص الصدمات.

المؤشرات التقنية:

1شاشة لمسة ذات لون حقيقي 7 بوصات

2طريقتان للتحكم: البرنامج/ القيمة المحددة

3نوع جهاز الاستشعار: مدخلين PT100 (مدخل جهاز الاستشعار الإلكتروني اختياري)

4وضع الإخراج: نبضات الجهد (SSR) /مخرجات التحكم: قنوات 2 (درجة الحرارة / الرطوبة) / قنوات 4-20mA خيارات تشبيهة / 16 قنوات خيارات رلاي (سلبية)

5إشارات التحكم: 8 قنوات إشارات التحكم IS/8 قنوات إشارات التحكم T/4 قنوات إشارات التحكم AL

6إشارة الإنذار: 16 إشارة إنذار العقبات الخارجية

7نطاق قياس درجة الحرارة: -90.00°C-200.00°C، (اختياري -90.00°C-300.00°C) خطأ ±0.2°C؛

8نطاق قياس الرطوبة: 1.0٪ - 100٪ RH ، خطأ ± 1٪ RH.

9واجهة الاتصالات: (RS232/RS485، أطول مسافة اتصال هي 1.2km [الذي يمكن أن يصل إلى الألياف الضوئية 30km]) ؛

10نوع لغة الواجهة: الإنجليزية

11مجهزة بوظيفة إدخال الحروف الصينية

12. يمكن أن تجلب طابعة (وظيفة USB اختياري) ؛

13إشارات متعددة المخرجات رله تركيبة، يمكن أن تخضع الإشارات لعمليات منطقية (لا، و، أو، أو، أو، XOR) ،

يشار إليها باسم قدرة برمجة PLC.

14طرق التحكم المتنوعة في الإرسال: البارامتر-> وضع الإرسال، الإرسال-> وضع البارامتر، مزيج منطقي

الوضع، وضع الإشارة المركبة.

15تحرير البرامج: 120 مجموعة من البرامج يمكن برمجتها، ويمكن لكل مجموعة من البرامج أن يكون لديها ما يصل إلى 100 قطعة.

الدقة: درجة الحرارة ±0.1°C + 1 رقم، الرطوبة ± 1%R.H + 1 رقم

الدقة: درجة حرارة ±0.01°C، رطوبة ±0.1%R.H.

منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيينها.

لديها أعلى وأسفل حد الاستعداد ووظائف الإنذار.

إشارة الدخول لدرجة الحرارة والرطوبة مصباح جاف ورطب PT100x2.

9 مجموعات من إعدادات معايير تحكم PID، حساب PID التلقائي.

شاشة تصحيح تلقائي لمصابيح جافة ورطبة

1PID التشبع المضاد التكاملي

2BTC طريقة التحكم في درجة الحرارة المتوازنة + DCC التحكم الذكي في سعة التبريد + DEC التحكم الكهربائي الذكي (أجهزة اختبار درجة الحرارة)

3BTHC طريقة التحكم في درجة الحرارة والرطوبة المتوازنة + DCC التحكم الذكي في قدرة التبريد + DEC التحكم الكهربائي الذكي (أجهزة اختبار درجة الحرارة والرطوبة)

1يتبنى أسلوب محادثة الشاشة، لا يلزم إدخال مفتاح، ويمكن لمس الخيارات مباشرة على الشاشة.

2يتم عرض قيم درجة الحرارة المحددة (SV) والقيم الفعلية (PV) مباشرة.

3يمكن أن يعرض رقم البرنامج قيد التنفيذ حاليا، والجزء، والوقت المتبقي وعدد الدورات.

4. وظيفة الوقت المتراكم للعملية

5يتم عرض قيمة إعداد برنامج درجة الحرارة في منحنى رسمي، مع وظيفة عرض في الوقت الحقيقي من تنفيذ منحنى البرنامج.

6لديها شاشة تحرير برنامج منفصلة، ويمكن إدخال 5 أقسام على الأقل من درجة الحرارة والرطوبة والوقت على كل صفحة.

7الصينية والإنجليزية يمكن أن تتبدل عند الإرادة.

8تظهر شاشة إشارة الخطأ

9يمكن ضبط إضاءة الشاشة الخلفية

10يمكن تعيين وظيفة حماية شاشة العرض على توقيت، توقيت أو إيقاف يدوي.

1مجموعات البرامج المستخدمة: 120 PATTEN كحد أقصى.

2سعة الذاكرة القابلة للاستخدام: 12000 قسم في المجموع.

3التنفيذ المتكرر للأوامر: يمكن تنفيذ كل أمر ما يصل إلى 3200 مرة.

4يتم إنشاء البرنامج في أسلوب محادثة، مع وظائف مثل التحرير، التطهير، وإدراج.

5إعداد وقت المقاطع 0~99 ساعة 59 دقيقة

6جهاز تحكم وقت قابل للبرمجة x2

7لديها ذاكرة برنامج مغلقة للطاقة، وتبدأ وتستأنف تلقائيًا تنفيذ البرنامج بعد استعادة الطاقة.

8مع واجهة الاتصال RS-485 أو RS-232.

9يمكن عرض منحنيات رسمية في الوقت الحقيقي عند تنفيذ البرنامج.

10لديها وظيفة ضبط سعة التجميد تلقائيًا.

11لديها وظائف بدء وإيقاف المجدولة.

12مع وظيفة تعديل التاريخ والوقت

13أزرار وظيفة قفل الشاشة (قفل).

ارتفاع درجة حرارة الضاغط

إفراط ضاغط

ضغط الزائد للضاغط

جهاز حماية قابل للتعديل من زيادة درجة الحرارة

الحرارة المفرطة الشديدة في قناة تكييف الهواء

محرك المروحة مفرط الحرارة

الحماية من التسرب

أنبوب التدفئة بدون حماية تجفيف الهواء

الحماية من الإفراط في الحمل والانحراف القصير

حماية انقطاع الطاقة

حماية منخفضة مستوى المياه

أرضية مسطحة وتهوية جيدة

لا يوجد اهتزاز قوي حول الجهاز

لا يوجد تأثير قوي في المجال الكهرومغناطيسي حول الجهاز

لا توجد مواد قابلة للاشتعال والانفجار والآبار حول المعدات

اترك مساحة مناسبة للاستخدام والصيانة حول المعدات، كما هو موضح في الشكل أدناه:

المسافة AB حوالي 1 متر

نطاق تقلبات الجهد المسموح به: AC (380±10) V

نطاق تقلبات التردد المسموح به: (50±0.5) هرتز

المقاومة للأرض من سلك الأرض الواقي أقل من 4Ω

يطلب من المستخدم تكوين مفتاح هواء أو طاقة من السعة المقابلة للمعدات في موقع التثبيت ، ويجب أن يكون هذا المفتاح مستقلًا لاستخدامه من قبل المعدات.
