| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN886-6m³ |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات / شهر |

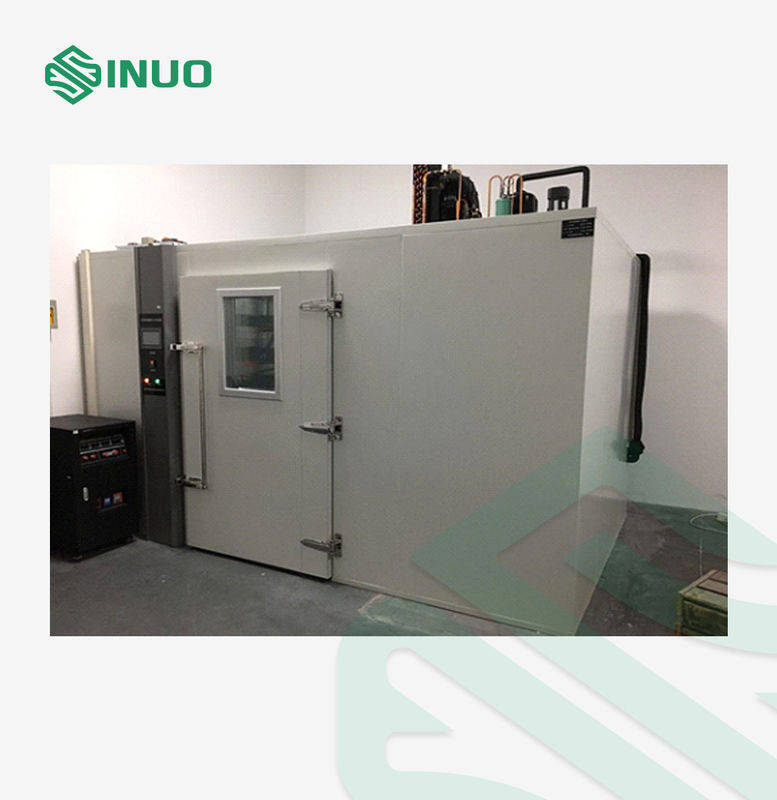

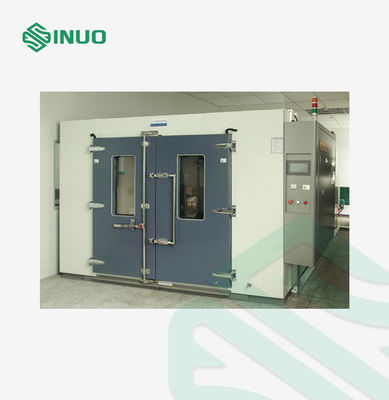

IEC60068-2-30 غرفة الرطوبة والدرجة الحرارية المتحكم فيها 22m3
المعايير والبنود الممتازة
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
IEC60068-2-78:2012 التجارب البيئية-الجزء 2-78: الاختبارات-كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
معلومات عن المنتج:
هذه غرفة الاختبار تحاكي البيئة المتغيرة في درجة الحرارة والرطوبة للمنتجات أو المواد.الأجهزة والمقاييس وأجزاء المنتج الأخرى تحت درجات حرارة عالية ومنخفضة وبيئة رطبة أثناء التخزين، النقل والاستخدام، لتحديد قدرة المنتجات أو المواد المذكورة أعلاه على التكيف مع درجات الحرارة عالية ومنخفضة والبيئة الرطبة،خاصة بالنسبة لتغييرات كهرباء المنتج في الأداء والخصائص الميكانيكية.
المعلمات التقنية
| لا، لا، لا | المشروع | المحتوى | |
| أ | رقم المنتج | SN886-6m3 | |
| ب | العلامة التجارية للمنتج | (سينو) | |
| ج | الحجم الداخلي للغرفة | W2000mm × D1500mm × H2000mm | |
| أبعاد الغرفة الخارجية |
جزء الخزانة: حوالي 2300mm W × 2890mm D ×2350mm H |
||
| د | نطاق الحرارة | -70 درجة مئوية+180 درجة مئوية ((المدى قابل للتعديل) | |
| معدل التدفئة | -70°C+180°C متوسط سرعة التسخين خلال العملية حوالي 2~3°C/min | ||
| معدل التبريد | +180°C~-70°C متوسط معدل التبريد خلال العملية حوالي 0.7~1°C/min | ||
| دقة عرض الحرارة | 0.1°C | ||
| تقلبات الحرارة | ≤ ± 0.5°C | البيانات التي تم قياسها في ظروف عدم الحمل | |
| انحراف الحرارة | ≤±2.0 درجة مئوية | ||
| نطاق الرطوبة | 20٪ إلى 98٪ RH | ||
| انحراف الرطوبة | +2.0%RH / -3.0%RH | ||
| انحراف الرطوبة | أقل من 75%RH≤±5.0%RH، فوق 75%RH≤+2/-3%R.H. | ||
| تقلبات الرطوبة | ≤±2.0%R.H | ||
| مخطط لمدى قدرة التحكم في درجة الحرارة والرطوبة |
(يرجع إلى مخطط النطاق الذي يمكن التحكم فيه في درجة الحرارة والرطوبة ، لا يوجد مصدر رطوبة أو حرارة)
|
||
| E | ضوضاء المحرك | ≤75dB (A) (يتم قياس جهاز الكشف عن الضوضاء على بعد 1 متر من باب المعدات) | |
| F | إمدادات الطاقة | AC3¢5W 380V 50Hz (R، STN ثلاثي المراحل خمسة أسلاك بالإضافة إلى سلك الأرض) (تقلبات الجهد ≤±10%) | |
| G | القوة | مجموع 25 كيلوواط | |
| هـ | تصميم توفير الطاقة | يتم استخدام PLC لنظام التحكم لضبط ظروف تشغيل الثلاجة تلقائيًا وفقًا لظروف الاختبار.نظام التبريد يمكن تعديل الطاقة وفقا للحمل ولها تقنية ضبط طاقة ضاغط، والتي يمكن أن تحقق تأثيرات توفير الطاقة ممتازة. | |
| أنا | طريقة التبريد | المعدات تعتمد نوع التبريد بالماء (تأتي مع برج المياه، مضخة المياه). | |
الهيكل والمواد
|
التثبيت العام |
يتم تجميع المستودع وتثبيته عن طريق ربط الأقفال في الموقع ، وله مظهر جميل.يتم ملء الطبقة الوسطى بين الغرفة الداخلية والقشرة الخارجية بالرغوة البولي يوريثان وألواح الصلب المقاومة، والتي يمكن أن تعزل وتعزز في نفس الوقت الغرف الداخلية والخارجية. الهيكل صلب، والتركيب مريح وسريع، وفترة البناء قصيرة. |
| مادة الغرفة الخارجية | السماكة القياسية للصفيحة الفولاذية الملونة الخارجية: 0.8mm |
| مادة الغرفة الداخلية | الغرفة الداخلية مصنوعة من SUS # 304 الفولاذ المقاوم للصدأ متطابقة. |
|
مواد العزل |
رغوة بولي يوريثان صلبة 100 ملم و صوف زجاجي ، مضاد للنار و مقاوم للحريق ، يلبي متطلبات البيئة.الطبقة الوسطى بين الغرفة الداخلية والقشرة الخارجية مليئة بالبوليوريثان، والتي يمكن أن تعزل وتعزز في نفس الوقت الغرف الداخلية والخارجية. الهيكل صلب، والتركيب مريح وسريع، وفترة البناء قصيرة. |
| ألواح عمودية وألواح سقف | مصنوعة من SUS#304 فولاذ غير معدّل (سمك كامل 1.0mm) |
| مادة القاع | مصنوعة من مواد مضادة للنزلق من الفولاذ المقاوم للصدأ SUS#304 |
|
باب الغرفة |
خارج الباب مصنوع من لوحات فولاذية مطاطية باردة تم قطعها و طيها و طلاءها (بسمك 1.2 ملم)ويتم تعزيز الجزء الداخلي بأنبوبات مربعة لضمان عدم وجود تشوه أو تسرب الهواء أثناء الاستخدام الطويل الأجلباب واحد مع مخرطات ، لمنع التكثيف أو الصقيع على إطار الباب وحافة الباب أثناء الاختبار في درجة حرارة منخفضة ،يتم تجهيز إطار الباب وحافة الباب بأجهزة إزالة الجليد الكهربائية. |
| القاع | خندق الصرف السفلي بعرض 60 ملم وعمق 30 ملم. إنه غارق حول المحيط السفلي.يتم استخدام 2 مصارف أرضية من الفولاذ المقاوم للصدأ لغرفة الاختبار لاختبار درجة حرارة عالية ورطوبة عالية لتفريغ مياه التكثيف. |
|
الصفيحة السفلية |
(أ) الحمل الموحد: 500 كجم/م2 (ب) يتم ضمان قدرة اللوحة السفلية على تحمل بواسطة الصلب الأفقي لضمان تركيب غرفة الاختبار على سطح مسطح.يتم تثبيت اللوحة السفلية لغرفة الاختبار مع مربعات خشبية تحمل الحمليتم تثبيت لوحة ألومنيوم مضادة للنزلق من 3 ملم على لوحة الأسفل الفولاذ المقاوم للصدأ لضمان التوتر المتساوي على اللوحة السفلية بأكملها. |
||
|
نافذة المراقبة |
حجم نافذة المراقبة: عرض 400 * ارتفاع 600mm. يتم تجهيز الباب مع نافذة المراقبة الزجاجية الفراغية الكبيرة المقاومة للحرارة ومضادة للتعرق ذات 3 طبقات. خلال أي اختبار،لن يكون هناك ثلج أو تكثيف على السطح. | |
|

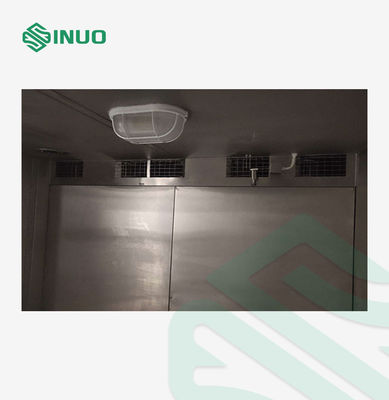

| جهاز الإضاءة | يتم تثبيت مصابيح إضاءة في غرفة الاختبار، والتي هي مضادة للانفجار والرطوبة. | ||
|
ثقب الرصاص |
يتم تجهيز الجسم بـ 1 ثقب Φ100mm ، 1 سدادة ناعمة و 1 غطاء ثقب يمكن استخدامه لخيط الطاقة الخارجي أو خط الإشارة العابر | |
|
| الختم | تم تصنيع ختم باب غرفة الاختبار من شريط المطاط السيليكوني ، والذي يقاوم درجات الحرارة العالية والمنخفضة ، ومضاد الشيخوخة ، وله أداء ختم جيد. | ||
| نافذة توازن الضغط | نافذة توازن الضغط توازن الضغط في الداخل والخارج من المستودع.ومنع الباب من أن يتم امتصاصها إلى الداخل وعدم القدرة على فتح أثناء التبريدعادة ما تكون مغلقة، وتفتح تلقائيا عندما يكون فرق الضغط كبير. | ||

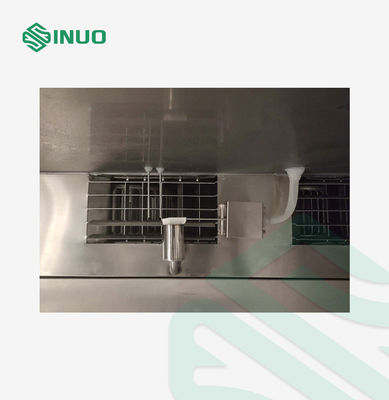

| جهاز استشعار درجة الحرارة | باستخدام مستشعر درجة الحرارة PT100 البلاتين المستوردة، دقة عالية | ||
| مستشعر الرطوبة | تبني مستشعر الرطوبة عالية الحساسية مع دقة عالية وطول العمر | ||
| نظام إمدادات الهواء | |||
|
مخطط مخطط لإمدادات الهواء |
تبني منفذ الهواء طريقة إعادة الهواء من الدورة الدورية من منفذ الهواء العلوي وإعادة الهواء السفلي.
|
||
| خصائص إمدادات الهواء | يتم نقل الهواء بواسطة عجلة الرياح الطائرة المركزية، ويقوم عتبة منفذ الهواء بتعديل اتجاه الرياح لضمان التكافؤ الكامل داخل الغرفة. | ||
|
محرك الدورة |
باستخدام محرك غير متزامن بقوة 380 فولت |
|
|
|
عجلة الرياح |
مروحة تدوير مركزية متعددة الأجنحة، شفرات سبيكة الألومنيوم عالية ومتانة درجات الحرارة المنخفضة |
|
|
| نظام التبريد | |||
|
طريقة التبريد |
ضغط البخار الميكانيكي الثنائي |
|
|
| ضاغط | ضاغط البستون شبه الحرامي الألماني GEA أو ضاغط Emerson Scroll | ||
|
مادة تبريد |
HFC غير الفلورية وصديقة للبيئة R404a+R23 |
|
|
|
المكثف |
نوع الغلاف والأنابيب عالية الكفاءة المبردة بالماء |
|
|
|
مُبخر |
مُبخّر زعانف من سبائك الألومنيوم متعدد الأقسام عالية الكفاءة (نوع الزعانف المكثفة) |
|
|
| المعدات الأخرى | جميعها منتجات عالية الجودة من العلامات التجارية الدولية الأولى (الصورة على اليمين: مجفف الفلتر) | |
|
| إزالة الرطوبة | التجميد والإزالة من الرطوبة بواسطة نظام التبريد (الهواء الموجود في الصندوق يمر عبر البخّار في درجة حرارة أقل من نقطة الندى ، ويتساقط الرطوبة) | ||
| نظام التدفئة والترطيب | |||
| أنبوب التدفئة | التدفئة الكهربائية ، نوع سلك التدفئة الكهربائية من سبيكة النيكل والكروم عالية الجودة ، PID التحكم في تعديل عرض النبض SSR يضبط تلقائيًا قوة التدفئة. | ||
| طريقة التحكم | تستخدم إشارة إخراج وحدة التحكم لتحقيق تحكم مفتاح بدون اتصال عالي الدقة من خلال رلايات الحالة الصلبة SSR. | ||
| أنبوب الترطيب | نوع الغلاية التدفئة الكهربائية، نوع سلك التدفئة الكهربائية عالية الجودة سبيكة النيكل والكروم بالإضافة إلى SUS304 درع، PID النبض عرض تعديل التحكم SSR ضبط تلقائي للطاقة التدفئة.يتم حقن البخار في غرفة الاختبار بعد الرطوبة | ||
| طريقة التحكم | تستخدم إشارة إخراج وحدة التحكم لتحقيق تحكم مفتاح بدون اتصال عالي الدقة من خلال رلايات الحالة الصلبة SSR. | ||
| نظام التحكم ودوائر التحكم | |||
|
جهاز التحكم |
يتبنى برنامج التوازن البارد للوحة اللمس لتحكم درجة الحرارة والرطوبة "7 بوصة" الصينية والإنجليزية لون حقيقي للوحة اللمس واجهة الإنسان والآلة (نوع محادثة الشاشة) | ||
|
وظيفة عرض الشاشة |
|
|
| ديسبلاي دقة | درجة الحرارة 0.01 درجة مئوية، الرطوبة 0.1%، الوقت 1 دقيقة | |
| وضع التشغيل | تشغيل البرنامج، تشغيل القيمة الثابتة | |
|
قدرة البرنامج |
يمكن تعيين وقت تشغيل القيمة الثابتة إلى 9999h59m (الوضع 0 يعني تشغيل مستمر دون حد زمني) ؛ قدرة البرنامج المستخدمة: 120 مجموعة كحد أقصى. سعة الذاكرة المستخدمة: 120 خطوة لكل مجموعة. تنفيذ الأوامر المتكررة: يمكن تنفيذ كل أمر حتى 999 مرة. |
|
| طريقة الإعداد | وضع الحوار بين الإنسان والآلة، باستخدام إدخال اللمس والتحكم | |
|
واجهة الاتصال |
يمكن توصيلها بجهاز كمبيوتر لعرض المنحنيات وجمع البيانات (الجهاز الكمبيوتر غير مدرج) أجهزة الاتصال RS-232, RS-485 و USB |
|
| بطاقة ذاكرة USB | محرك أقراص فلاش USB قابلة للتوصيل لتحميل المنحنيات التاريخية، البيانات التاريخية، وظيفة متبادل الساخن | |
|
طريقة تسجيل البيانات |
يحتوي على ذاكرة ذاكرة ذاكرة محمية بالبطارية والتي يمكن أن تحفظ قيم إعداد الجهاز وقيم أخذ العينات ووقت أخذ العينات ؛ يمكن تعيين فترة تسجيل المنحنى إلى 30 ~ 60 ثانية ،ويحتفظ الحد الأقصى للوقت في الذاكرة بـ 90 يومًا من المنحنيات التاريخية والبيانات التاريخية (عند أخذ العينات). | |
| وظيفة ذاكرة إيقاف التشغيل | يمكن تعيين وضع استرداد إطفاء الطاقة على: بدء ساخن / بدء بارد / توقف. | |
| جدولة وظيفة بدء التشغيل | يمكن للمشغل تعيين وقت تشغيل الطاقة حسب رغبته، وستعمل الآلة تلقائيًا بعد انتهاء الوقت عندما يتم تشغيل الطاقة. | |
| المكونات الرئيسية لدائرة التحكم | المكونات الرئيسية لدارة التحكم هي جميعها من العلامات التجارية عالية الجودة. يرجى الاطلاع على قائمة المواد الرئيسية للحصول على قائمة مفصلة. | |
|
مخطط مرجعية لنظام الدوائر |
|
كل سطر معلّم من الناحية القياسية برقم سطر |
| وظيفة الحماية | ملاحظة | |
|
1يأتي مع مفتاح حماية قطع الدائرة القصيرة بدون فيوز 2. زيادة في شحنة الضاغط و زيادة في درجة حرارة 3جهاز الحماية من زيادة التيار / انخفاض الجهد في النظام 4تشخيص الذاتية للمتحكم وعرض الأخطاء 5الحماية من ضغط المياه الباردة المنخفضة 6- حماية الطاقة من الدورة العكسية ، والسرب والدائرة المختصرة 7الحماية من القطع القصير 8محطة الأمان الأرضية 9الحماية من ارتفاع درجة حرارة محرك المروحة أو زيادة الحمل 10جهاز موازنة ضغط الهواء داخل وخارج الصندوق |
|
|
| شروط الاستخدام | ||
|
1درجة الحرارة المحيطة: -5°C~+28°C 2الرطوبة النسبية: ≤ 85% RH 3الضغط الجوي: 80kPa~106kPa 4لا توجد اهتزازات قوية حولها 5مصدر طاقة المعدات: (لاحظ أن مصدر طاقة الاختبار غير مدرج) 5.1 قم بتوصيل مصدر الطاقة إلى 380VAC (± 10 ٪) ، سلك ثلاثي المراحل + سلك الأرض الوقائي ، مقاومة الأرض ≤ 4Ω. 5.2 القوة الفعلية القصوى: 25 كيلوواط 6التردد: 50 ± 0.5 هرتز |
||
|
مخطط هيكل المعدات (للمراجعة فقط)
1باب واحد غرفة عمل 3غرفة خلط الرطوبة والحرارة 5التبخر 6، التدفئة 7، المروحة 8، وحدة التبريد 9، برج التبريد |
||
