| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-1500L |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات شهريا |

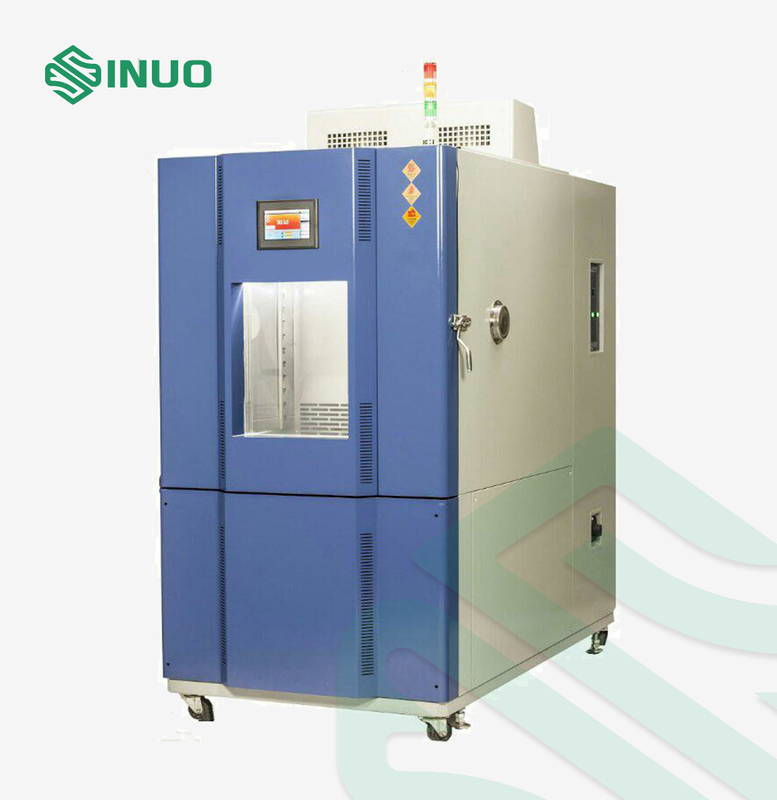

IEC60068-2-78 غرفة اختبار الرطوبة عند درجة حرارة ثابتة 1500L
المعايير والبنود الممتازة
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
IEC60068-2-78:2012 التجارب البيئية-الجزء 2-78: الاختبارات-كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
لمحة عامة عن المنتج
هذه الآلة تتبنى بنية غرفة مغلقة مع الخصائص التالية:
A. لديها نطاق واسع للغاية لتحكم درجة الحرارة والرطوبة لتلبية الاحتياجات المختلفة للمستخدمين.
B. يتبنى نظام فريد لضبط درجة الحرارة المتوازنة ووضع التحكم في الرطوبة لضبط الحرارة المثالية وبيئة الرطوبة.قدرة التدفئة والترطيب مستقرة ومتوازنة، والتحكم في درجة الحرارة والرطوبة عالية الدقة والاستقرار العالي.
C. الاختيار التلقائي لدوائر التبريد: جهاز التحكم التلقائي لديه القدرة على بدء تشغيل الدوائر التبريد تعمل تلقائيًا وفقًا للقيمة المحددة لدرجة الحرارة.يمكن أن تبدأ التبريد مباشرة تحت حالة درجة حرارة عالية.
التبريد يتبنى وحدة التكثيف المبردة بالهواء مع ضاغط مغلق بالكامل (مستوردة).

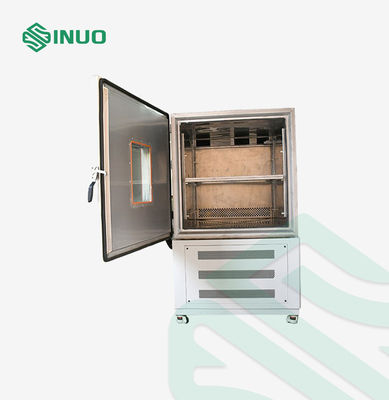

D. يتم تجهيز الباب بنوافذ مراقبة، مما يسهل مراقبة حالة اختبار العينة.
المعلمات التقنية
|
هذه غرفة الاختبار تحظر: اختبار أو تخزين عينات المواد القابلة للاشتعال والمتفجرة والمتطايرة اختبار أو تخزين عينات من المواد المعطرة اختبار أو تخزين عينات بيولوجية اختبار أو تخزين عينات مصادر الانبعاثات الكهرومغناطيسية القوية اختبار أو تخزين عينات المواد المشعة اختبار أو تخزين عينات المواد السامة للغاية اختبار أو تخزين عينات قد تنتج مواد قابلة للاشتعال أو متفجرة أو متقلبة أو سامة للغاية أو آكلة أو مشعة أثناء الاختبار أو التخزين |
|
|
|
1500 لتر |
|
W1000mm × D1500mm × H1000mm |
|
تقريباً W1500mm × D2020mm × H2150mm |
|
حوالي 680 كجم |
|
|
|
نطاق درجة الحرارة: -70 درجة مئوية+180 درجة مئوية |
|
(20 ️ 98) ٪ RH (راجع مخطط نطاق الحرارة والرطوبة القابلة للسيطرة ، لا يوجد حمولة نشطة الرطبة والحرارة)
مخطط النطاق القابل للسيطرة على درجة الحرارة والرطوبة
|
|
± 0.5 درجة مئوية (تقلب درجة الحرارة هو نصف الفرق بين الحرارة القصوى المقاسة والحرارة الدنيا في النقطة الوسطى) |
|
d. تقلبات الرطوبة |
≤2.5% |
|
±2.0°C (وحدة درجة الحرارة هي المتوسط الحسابي للفارق بين أعلى وأدنى درجة حرارة تم قياسها في كل اختبار) |
|
≤ ± 3% |
|
0.01 درجة مئوية |
|
0.1% RH |
|
متوسط 2 ̊3°C/min (غير خطي دون حمولة) |
|
متوسط 0.7 ≈ 1 درجة مئوية / دقيقة (غير خطية دون حمولة) |
|
لا شيء |
|
مستوى الصوت≤75dB (يتم قياسه في غرفة معزولة عن الصوت بدرجة حرارة محيطة تبلغ 25 درجة مئوية وتردد منخفض؛ باستخدام الوزن A، يتم اختبار متوسط قيمة 8 نقاط.كل نقطة اختبار تبعد متر واحد عن مصدر الضوضاء و متر واحد عن الأرض) |
|
|
|
1مادة الجدار الخارجي: رش لوحة A3 2مادة الجدار الداخلي: SUS304# صفيحة الفولاذ المقاوم للصدأ 4مواد عزل الأبواب: رغوة بولي يوريثان صلبة مقاومة لدرجات الحرارة العالية 100 ملم. |
|
السعة الثقيلة للمسار في الجزء السفلي من غرفة الاختبار: ≤100 كجم/م2 (حمل) |
|
1 مروحة طائرات الطرد المركزي ذات المحور الطويل من الفولاذ المقاوم للصدأ: 4 وحدات/90 واط. 2مروحة، سخان، تبخير (أيضا مكفف الرطوبة) ، جهاز تصريف، منفذ توازن الضغط، لوحة توجيه الهواء القابلة للتعديل، جهاز استشعار درجة الحرارة |
|
1 النافذة 400x600x40ملم زجاج مُحَمَّد بالفراغ بثلاث طبقات. 2مقبض مسطح مضمن، 3مفصل الباب: SUS # 304 المفصل المستورد 4 مصابيح توفير الطاقة في الصندوق: مصابيح توفير الطاقة LED 5ثقب الرصاص: φ50mm قطعة واحدة |
|
1 يفتح الباب من قطعة واحدة إلى الخارج، مع المفصل على اليسار والمقبض على اليمين (عندما تواجه الجزء الأمامي من الصندوق). 2 مجهزة بآلية قفل الباب الآمن (يمكن فتح الباب في غرفة الاختبار) ، يتم تزويد الباب بالحرارة الكهربائية لمنع التكثيف.ومدى رؤية نافذة المراقبة الزجاج العازل هو حوالي (W400 × H600mm)جهاز التدفئة الكهربائية لمنع التكثيف على إطار الباب |
|
هناك شاشة عرض 7 بوصات لتحكم درجة الحرارة (الرطوبة) وعرض، ضوء مؤشر التشغيل، وزر الإضاءة |
|
وحدة التبريد، وعاء المياه للضاغط، جهاز تخفيف الضغط، جهاز التدفئة |
|
لوحة التوزيع، مروحة التبريد، مفتاح الطاقة الرئيسي، المحول، المرور المتوسط، المرور الزمني، المرور الصلب، رابط التيار المتردد، مفصل الدوائر |
|
1 سخان كهربائي من الفولاذ المقاوم للصدأ على شكل أنبوب حرارة من نوع الزعانف طريقة التحكم في التسخين: SSR (إرسال الوضع الصلب) بدون اتصال معدل عرض النبض في الفترة المتساوية طاقة التدفئة: حوالي 4 كيلوواط |
|
|
|
نظام التبريد الأمريكي إيمرسون منخفض الضوضاء ذو الدوران منخفض درجة الحرارة (طريقة تبريد الحرارة بالهواء). 2 طريقة التبريد: تبريد الهواء |
|
نظام التبريد في مرحلتين أمريكي إيمرسون ضاغط حركة منخفضة الضوضاء. اعتمادا على الكفاءة فائقة عالية SWEP الباردة الفحم الباردة وتبادل الحرارة التصميم [صنع في السويد (sus#316) ]،أنها أكثر كفاءة من النوع الداخلي الدوار التقليدي. |
|
1تبني جهاز ضبط تلقائي لتدفق الفحم البارد لإزالة الحمل التدفئة من المنتج الذي سيتم اختباره وتقنية ألمانية / يابانية. 2مقارنة بالتصميم التقليدي ، فإن استقرار التحكم والإعادة قابلية أعلى ، ويحقق كفاءة فائقة في توفير الطاقة وتوفير المزيد من الطاقة. |
|
1 يستخدم المكثف والبخار جهاز ألومنيوم من نوع سبويلر مزدوج AC&R. 2تعتمد أجهزة التخدير على ملحقات التبريد المستوردة من Chiming |
|
نظام التبريد الذي يتم تحديده بالقدرة (أنبوب الشعيرات الدموية) |
|
محول حرارة الأنابيب النحاسية كلها |
|
1 يقوم جهاز التحكم في نظام التحكم بتعديل ظروف تشغيل الثلاجة تلقائيًا وفقًا لظروف الاختبار. 2صمام تنظيم ضغط التبخر 3 دائرة تبريد الهواء العائدي للضاغط تم تصميم نظام التبريد مع تدابير الحد من الاهتزازات والضوضاء مثل أنابيب امتصاص الصدمات. |
|
هونيويل R404a (مؤشر تدهور الأوزون هو 0) |
|
|
|
7 بوصة جهاز تحكم LCD ذكي قابل للبرمجة |
|
1شاشة لمسة ذات لون حقيقي 7 بوصات 2طريقتان للتحكم: البرنامج/ القيمة المحددة 3نوع جهاز الاستشعار: مدخلين PT100 (مدخل جهاز الاستشعار الإلكتروني اختياري) 4وضع الإخراج: نبضات الجهد (SSR) /مخرجات التحكم: قنوات 2 (درجة الحرارة / الرطوبة) / قنوات 4-20mA خيارات تشبيهة / 16 قنوات خيارات رلاي (سلبية) 5إشارات التحكم: 8 قنوات إشارات التحكم IS/8 قنوات إشارات التحكم T/4 قنوات إشارات التحكم AL 6إشارة الإنذار: 16 إشارة إنذار العقبات الخارجية 7نطاق قياس درجة الحرارة: -90.00°C-200.00°C، (اختياري -90.00°C-300.00°C) خطأ ±0.2°C 8نطاق قياس الرطوبة: 1.0٪ - 100٪ RH ، خطأ ± 1٪ RH 9واجهة الاتصالات: (RS232 أو RS485، أطول مسافة اتصال هي 1.2km [الألياف البصرية يمكن أن تصل إلى 30km]) 10نوع لغة الواجهة: الإنجليزية 11إشارات متعددة المخرجات رله تركيبة، يمكن أن تخضع الإشارات إلى العمليات المنطقية (لا، و، أو، أو، XOR) ، والتي يشار إليها باسم قدرة برمجة PLC؛ 12أساليب التحكم المتنوعة في الإرسال: البارامتر-> وضع الإرسال، البارامتر-> وضع الإرسال، وضع الجمع المنطقي، وضع الإشارة المركبة 13تحرير البرامج: 120 مجموعة من البرامج يمكن برمجتها، ويمكن لكل مجموعة من البرامج أن يكون لديها ما يصل إلى 100 قطعة |
|
الدقة: درجة الحرارة ±0.1°C + 1 رقم، الرطوبة ± 1%R.H + 1 رقم الدقة: درجة حرارة ±0.01°C، رطوبة ±0.1%R.H. منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيينها. لديها أعلى وأسفل حد الاستعداد ووظائف الإنذار. إشارة الدخول لدرجة الحرارة والرطوبة مصباح جاف ورطب PT100x2. 9 مجموعات من إعدادات معايير تحكم PID، حساب PID التلقائي. شاشة تصحيح تلقائي لمصابيح جافة ورطبة |
|
1PID التشبع المضاد التكاملي 2BTC طريقة التحكم في درجة الحرارة المتوازنة + DCC التحكم الذكي في سعة التبريد + DEC التحكم الكهربائي الذكي (أجهزة اختبار درجة الحرارة) 3BTHC طريقة التحكم في درجة الحرارة والرطوبة المتوازنة + DCC التحكم الذكي في قدرة التبريد + DEC التحكم الكهربائي الذكي (أجهزة اختبار درجة الحرارة والرطوبة) |
|
يتبنى أسلوب محادثة الشاشة ، لا يلزم إدخال مفتاح ، ويمكن لمس الخيارات مباشرة على الشاشة. يتم عرض قيم درجة الحرارة المحددة (SV) والقيم الفعلية (PV) مباشرة. يمكن أن يعرض رقم البرنامج قيد التنفيذ حاليا، والقطعة، والوقت المتبقي وعدد الدورات. وظيفة الوقت المتراكم للعملية يتم عرض قيمة إعداد برنامج درجة الحرارة في منحنى رسمي ، مع وظيفة عرض في الوقت الحقيقي لتنفيذ منحنى البرنامج. يحتوي على شاشة تحرير برنامج منفصلة، ويمكن إدخال 5 شرائح على الأقل من درجة الحرارة والرطوبة والوقت على كل صفحة. تظهر شاشة إشارة الخطأ الضوء الخلفي للشاشة يمكن تعديله يمكن تعيين وظيفة حماية شاشة العرض على توقيت، توقيت أو إيقاف يدوي. |
|
مجموعات البرامج المستخدمة: 120 PATTEN كحد أقصى. سعة ذاكرة قابلة للاستخدام: 12000 جزء في المجموع. تنفيذ الأوامر المتكررة: يمكن تنفيذ كل أمر ما يصل إلى 3200 مرة. تم إنشاء البرنامج بأسلوب محادثة ، مع وظائف مثل التحرير والإزالة وإدراج. إعداد وقت القطاعات 0 ~ 99 ساعة 59 دقيقة. جهاز تحكم وحدة التوقيت قابل للبرمجة x2 لديها ذاكرة برنامج مغلقة للطاقة، وتبدأ وتستأنف تلقائيًا تنفيذ البرنامج بعد استعادة الطاقة. مع واجهة الاتصال RS-485 أو RS-232. يمكن عرض منحنيات رسمية في الوقت الحقيقي عند تنفيذ البرنامج. لديها وظيفة ضبط قدرة التجميد تلقائيًا. لديها وظائف بدء وإيقاف الموعد. مع وظيفة تعديل التاريخ والوقت وظيفة زر وقفل الشاشة. |
|
|
|
1حماية ضاغط الحرارة الزائدة 2حماية ضاغط الزيادة 3ضاغطة عالية ومنخفضة |
|
1قابلة للتعديل على حماية درجة الحرارة 2الحد من الحماية من ارتفاع درجة حرارة قنوات تكييف الهواء 3حماية محرك المروحة من ارتفاع درجة حرارة |
|
1حماية من التسرب 2أنبوب التدفئة بدون حماية تجفيف الهواء 3.حماية الإفراط في الحمل والدائرة القصيرة 4حماية انقطاع الطاقة 5حماية منخفضة مستوى المياه |
|
يتم ضمان الشروط التالية من قبل المستخدم |
|
1الأرض مستوية ومهوية جيداً
A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com |
|
1درجة الحرارة: 5 درجة مئوية 35 درجة مئوية 2الرطوبة النسبية: ≤85% 3ضغط الهواء: 86 كيبا 106 كيبا |
| 10.3ظروف إمدادات الطاقة | متطلبات إمدادات الطاقة: 1كابل واحد من خمسة نواة (ثلاثة مراحل من أربعة أسلاك + سلك أرضية واقية) (طول حوالي 4 أمتار) 2نطاق الجهد: ثلاث مراحل AC 380V 3نطاق تقلبات التردد المسموح به: (50 ± 0.5) هرتز 4المقاومة الأرضية الحماية أقل من 4Ω 5يطلب من المستخدم تكوين المعدات مع مفكّك الدوائر (63A) من السعة المقابلة في موقع التثبيت ويجب أن يستخدم هذا المفتاح بشكل مستقل من قبل الجهاز. |
| 10.4الحد الأقصى للتيار الحد الأقصى لاستهلاك الطاقة |
Imax≤32A Pmax≤13KW |
| 10.5. غيرها | إن فتح باب غرفة الاختبار أثناء الاختبار سيؤدي إلى تقلبات في درجة الحرارة والرطوبة في الغرفة.إذا تم فتح الباب عدة مرات أو ترك مفتوحًا لفترة طويلة أو انبثقت عينة الاختبار الرطوبة أثناء الاختبارنظام التبريد المبادل الحراري قد يتجمد ولا يعمل. |
