| الاسم التجاري: | Sinuo |
| رقم الطراز: | SN881-22m3 |
| الـ MOQ: | 1 |
| السعر: | Customized |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 10 مجموعات / شهر |

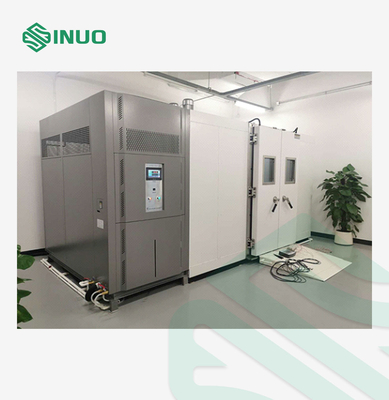

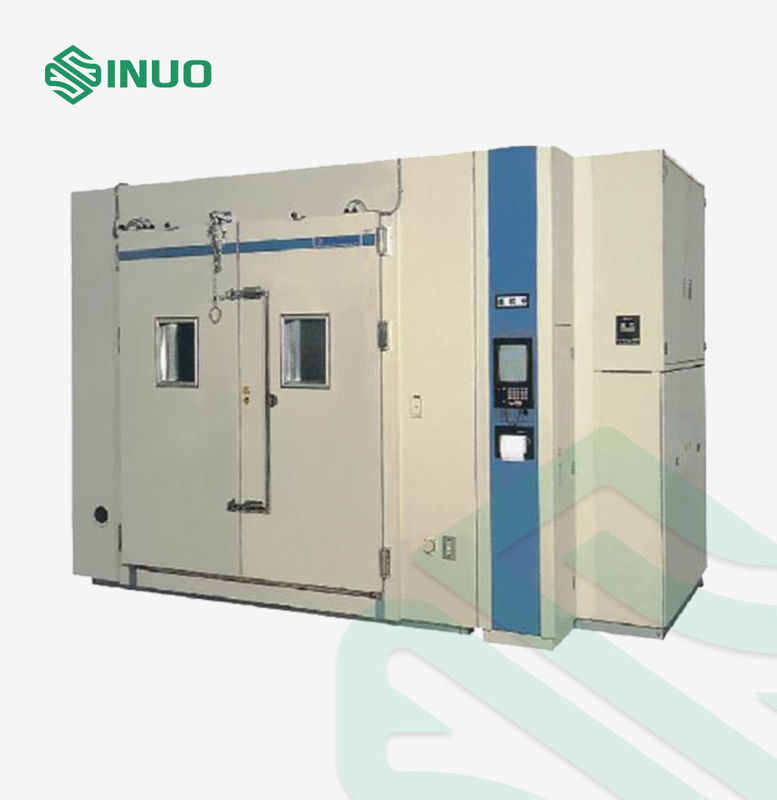

IEC60068-2-30 غرفة الرطوبة والدرجة الحرارية المتحكم فيها 22m3
المعايير والبنود الممتازة
IEC60068-2-30:2005 اختبار البيئة - الجزء 2-30: الاختبارات - الاختبار Db: الحرارة الرطبة ، دورة دورية (12 ساعة + 12 ساعة) ، IDT
IEC60068-2-78:2012 التجارب البيئية-الجزء 2-78: الاختبارات-كابينة الاختبار: الحرارة الرطبة، الحالة الثابتة، IDT
IEC60068-2-1:2007 اختبار البيئة-الجزء 2-1: الاختبارات-الاختبار A: الباردة، IDT
IEC60068-2-2:2007 اختبار البيئة - الجزء 2-1: الاختبارات - اختبار B-الحرارة الجافة ، IDT
معلومات عن المنتج:
هذه المعدات مناسبة لاختبارات موثوقية المحاكاة البيئية لمختلف المنتجات الكهربائية والإلكترونية والمنتجات والأجزاء والمواد الأخرى.مثل درجة حرارة عالية ومنخفضة ثابتة، التغيير التدريجي، واختبارات الدورة.
قيود اختبار السلامة:
أ) اختبار وتخزين عينات من المواد القابلة للاشتعال والمتفجرة والمتطايرة
ب) اختبار عينات المواد المعطرة،اختبار وتخزين عينات بيولوجية
ج) اختبار وتخزين عينات مصادر الانبعاثات الكهرومغناطيسية القوية
المعلمات التقنية
| اسم المنتج | غرفة اختبار الحرارة والرطوبة الثابتة |
| الوضع | SN881-22m3 |
| الحجم الفعلي | 22م3 |
| حجم الصندوق الداخلي | W4500 ملم*H2270 ملم*D2200 ملم |
| حجم الصندوق الخارجي |
حوالي W5100 mm*H3700 mm*D2800 mm ((باستثناء حجم الوحدة) تذكير: الرجاء الرجوع إلى التصميم النهائي وتأكيد الرؤى الثلاثة للأبعاد الخارجية |
| الأداء | |
| طريقة التبريد | تبريد المياه |
| نطاق الحرارة | 10° ≈ 80°C |
| نطاق الرطوبة | 20 إلى 90 ٪ RH |
| تقلبات درجة الحرارة / الرطوبة | ±2°C / ±2.0%RH |
| دقة التحكم في درجة الحرارة | +/- 0.5C |
| دقة التحكم في الرطوبة | +/- 3% |
| توحيد درجة الحرارة | ≤2°C |
| وقت التسخين | من 10 درجة مئوية إلى 80 درجة مئوية، متوسطات غير خطية كاملة النطاق حوالي 2K / دقيقة بدون حمولة |
| وقت التبريد | من 80 درجة مئوية إلى 10 درجات مئوية، متوسطات غير خطية كاملة المقياس حوالي 2K / دقيقة دون حمولة |
| تجاوز ارتفاع و انخفاض درجة الحرارة | ≤±1°C |
| مخطط مخطط للحرارة والرطوبة |
PS: الرطوبة القياسية 20% ~ 95%HR |
| الهيكل والمواد | |
| مادة الصندوق الخارجي | تبني طبقة فولاذية متقدمة باردة وحارة طلاء نانوي غير ثابت |
| مادة الصندوق الداخلي | صفيحة من الفولاذ المقاوم للصدأ SUS304 |
| مواد العزل الحراري | رغوة البولي يوريثان الصلبة عالية درجة الحرارة ومقاومة للحريق |
| شريط إغلاق إطار الباب | شريط الختم من المطاط السيليكوني |
| باب الغرفة | الأبواب ذات الأوراق المزدوجة مفتوحة إلى الخارج ، يتم تجهيز إطار الباب وحافة لوحة الباب مع أجهزة التدفئة الكهربائية وخندق التفريغ |
| نافذة مراقبة الزجاج الكهربائي |
كمية: 2 الموقع: على باب غرفة الاختبار (أو المكان المحدد من قبل العميل) الشكل: الزجاج المقوى بالفراغ ثلاث طبقات مع عنصر تسخين مضاد للضباب |

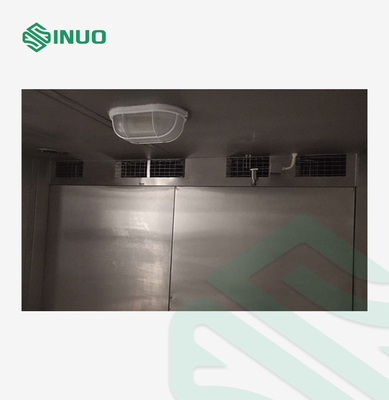

| الإضاءة | مصباح توفير الطاقة المقاوم للانفجار عالية ومنخفضة درجة الحرارة |
| منفذ ميزان الضغط | جميع سبائك الألومنيوم مع خط مضاد للتعرق 4 مجموعات من نوافذ الضغط ذاتية الإعادة |
| حمل الوزن | عبء المختبر: 500 كجم |
| فتحة العينة |
فتحة بقطر φ100mm على جدار الغرفة الجانبي الأيسر ومجهزة بمغلق عازل مطاطي وغطاء مطاطي في نفس الوقت.
|
| أرضية مضادة للنزلق |

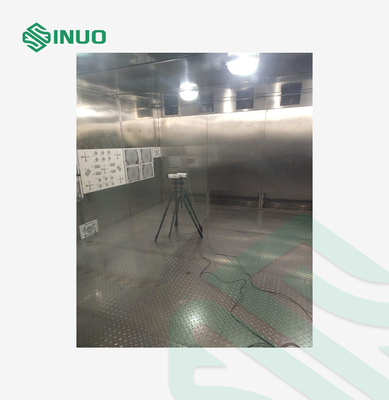

تستخدم الأرضية تصميمًا مضادًا للانزلاق من الفولاذ المقاوم للصدأ مقاس 4.0 ملم لمنع إصابة الموظفين أثناء العمليات الداخلية.
|
| الصرف الصحي |
الأرضية مصممة مع خزان تصريف، و لا يوجد ماء في غرفة الاختبار بعد انتهاء الاختبار بدرجة حرارة عالية ورطوبة عالية |
| كأس القدم |
كوب القدم من الصندوق الكهربائي تعتمد وسادة جيل السيليكا لاستيعاب الصدمة وحماية ضاغط وأبوب النحاس لحام
|
| ضوضاء الجهاز بأكمله | 80 ديسيبل |
| نظام تكييف الهواء | |
| طريقة الحرارة الثابتة | تبني طريقة الميزان البارد |
| طريقة تبريد الهواء | التبريد بالضاغط المتسلسل |
| محرك الدورة | تايوان تاتونغ محرك التشغيل منخفض الجهد |
| جهاز استشعار |
مع مستشعر قياس درجة الحرارة والرطوبة وجهاز تحكم جهاز استشعار مقاومة البلاتين PT100 |
| عجلة الرياح | مروحة دائرة مركزية متعددة الأجنحة، شفرة من سبيكة الألومنيوم مقاومة لدرجات الحرارة العالية والمنخفضة |
| نظام التبريد | |
| طريقة التبريد | المضغوطات الأصلية المستوردة ذات النوع الصامت للسلسلة ، عالية الكفاءة وتوفير الطاقة |
| ضاغط |
المضغوط الألماني الأصلي المستورد (بيتزر) نصف مغلق مجموعتان من ضاغطات 6 حصان
|
| مادة تبريد |
حماية البيئة غير الفلورية HFC404A (Honeywell) و R23 المبرد من دوبونت
|
| المكثف |
نوع الغلاف والأنابيب عالية الكفاءة (التبريد بالماء)
مجهزة ببرج المياه التبريد (العلامة التجارية المعروفة) والأنابيب
|
| مُبخر |
مُبخّر زعانف متعددة الأقسام ذو كفاءة عالية مع غشاء هيدروفيلي (زعانف سميك)
|
| فاصل الزيت |
(إيمرسون)
|
| صمام التوسع |
صمام التوسع الحراري من دانفوس
|
| صمام الكهربائي |
اليابان Saginomiya و Danfoss
|
| المعدات الأخرى |
جميع المنتجات عالية الجودة من العلامة التجارية الدولية الأولى (في الصورة على اليمين: مرشح التجفيف)
|
| إزالة الرطوبة |
التجميد والإزالة من الرطوبة بواسطة نظام التبريد (الهواء الموجود في الصندوق يمر عبر البخّار تحت درجة حرارة نقطة الندى ، ويتم هطول الماء). * اختر زعانف البخار مع معالجة الغشاء الهيدروفيلي ، أفضل أداء إزالة الرطوبة ، لأن التوتر المائي للزعانف الألومنيوم الغشاء الهيدروفيلي صغير ،قطرات الماء من التكثيف الهوائي سهلة الانزلاق، وليس من السهل إنتاج جسور المياه العائقية في فجوة الزعانف. وبالتالي تحسين فعالية إزالة الرطوبة بشكل كبير!
|
| نظام التدفئة والترطيب | |
| طريقة التدفئة | التدفئة الكهربائية |
| طريقة إمداد البخار | الحقن المباشر المفتوح ، يتم توصيل الجزء الداخلي من مولد الكهرباء مباشرة إلى غرفة الاختبار ، مما يحافظ على الضغط الداخلي بالقرب من الصفر |
| أنبوب التدفئة |

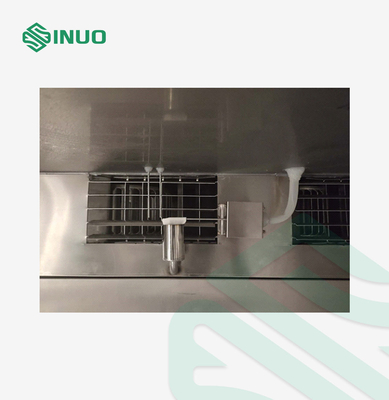

يتم استخدام أنبوب التدفئة الكهربائية من سبيكة النيكل والكروم من الفولاذ المقاوم للصدأ ، تصميم أنبوب التدفئة المضاد للالتصاق مع MC ، وصلة التدفئة ، سلك مقاوم للحرارة ،يتم وضع السخان في قناة الهواء الدائرة على الجزء العلوي من الصندوق، وتضاف مواد مقاومة للحريق والعزل الحراري حولها
|
| أنبوب الترطيب |
أ) يتم استخدام أسطوانة الرطوبة (طريقة المرجل) للرطوبة ، والتي هي أسرع من الرطوبة السطحية التقليدية (نوع وعاء المياه) ولديها دقة التحكم أعلى. في الصندوق لن تنتج تلوثًا من الشوائب مثل الحجم ، ولديها أداء جيد منخفض الرطوبة ، وسهل التنظيف. ب) أنبوب الترطيب يتبنى جميع الفولاذ المقاوم للصدأ غلاف سلس، والمقاومة العازلة أكبر من 50MΩ ولها جهاز تحكم منع الحرق الجاف ج) أسطوانة الرطوبة مصنوعة من الفولاذ المقاوم للصدأ ولها نافذة مراقبة مستوى المياه. د) درجة حرارة منخفضة مع الهواء الجاف
|
| غلاية الترطيب | يتم تركيبها داخل غرفة الآلات |
| معالجة المياه بالترطيب | مجهزة بجهاز خاص لترقية المياه، والذي يمكنه إزالة الشوائب بشكل فعال في الماء (مجموعة واحدة من جهاز نظام استرداد المياه النقية،مع مرشح الكربون المنشط لتصفية شوائب الماء). |
| المكونات الرئيسية لدائرة التحكم |
المكونات الرئيسية لدارة التحكم هي جميع العلامات التجارية عالية الجودة
|
تفاصيل
